规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 可密封 

  • 与分离式电线类型兼容  实芯, 绞线

  • 电线绝缘支持固定类型  绝缘支撑

结构特性

  • 与线缆类型兼容  分离式导线

主体特性

  • 主要产品颜色  淡蓝色, 红色, 蓝色

  • 套管材料 

  • 绝缘材料  尼龙

  • 套管电镀材料 

接触件特性

  • 端子制造  冲压成形

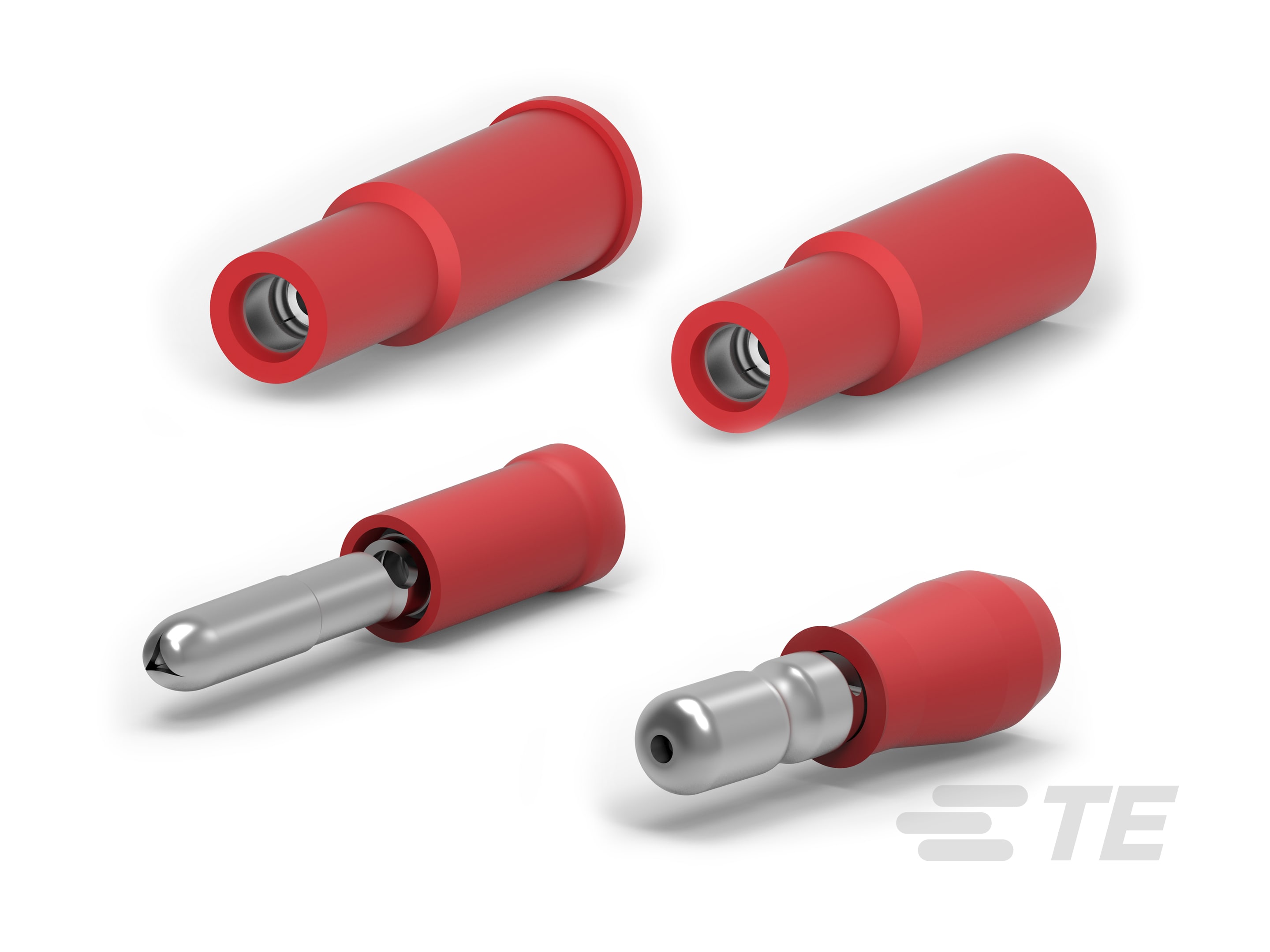

  • 压接导线端子类型  Shur 插头, Shur 插头插座

  • 对接公端宽度  20.07 mm [ .79 in ]

  • 接合插针直径 (mm) 3.18, 3.43, 3.96, 4.09

  • 接合插针直径 (in) .125, .135, .156, .161

  • 压线筒类型  Closed

  • 端子电镀材料 

  • 端子形状和构造  圆形

  • 端子方向  直式

端接特性

  • 子弹直径 (in) .945

  • 线缆端接方法  压接

机械附件

  • 带导线绝缘  带有

尺寸

  • 兼容的绝缘直径范围 (mm) 2.99, 3.3, 3.5, 4, 4.32, 2.92 – 4.32

  • 兼容的绝缘直径范围 (in) .118, .13, .138, .157, .17, .115 – .17

  • 线径 (AWG) 17 – 13, 20 – 16, 20 – 15, 16 – 14

  • 线径 (mm²) .5 – 1.31, 1 – 2.6, .5 – 1.6, .5 – 1.5, 1.25 – 2

  • 线径 (CMA) 2048 – 5178, 1022 – 2583, 2582 – 4106, 2050 – 5180, 1022 – 3257

  • 压线筒内径  4.4 mm [ .173 in ]

  • 端子材料厚度 (mm) .02, .79

  • 端子材料厚度 (in) .031, .406

  • 产品总长度 (mm) 20.07, 22.7, 22.9, 24, 24.7, 25

  • 产品总长度 (in) .8, .9, .944, .972, .983

使用环境

  • 绝缘选项  完全绝缘, 部分绝缘

包装特性

  • 封装数量  500, 1000, 2500

  • 封装方法  Box, Carton, 零散零件

参考编号

  • TE 内部编号 CAT-P592-SH93
