2-31880-1

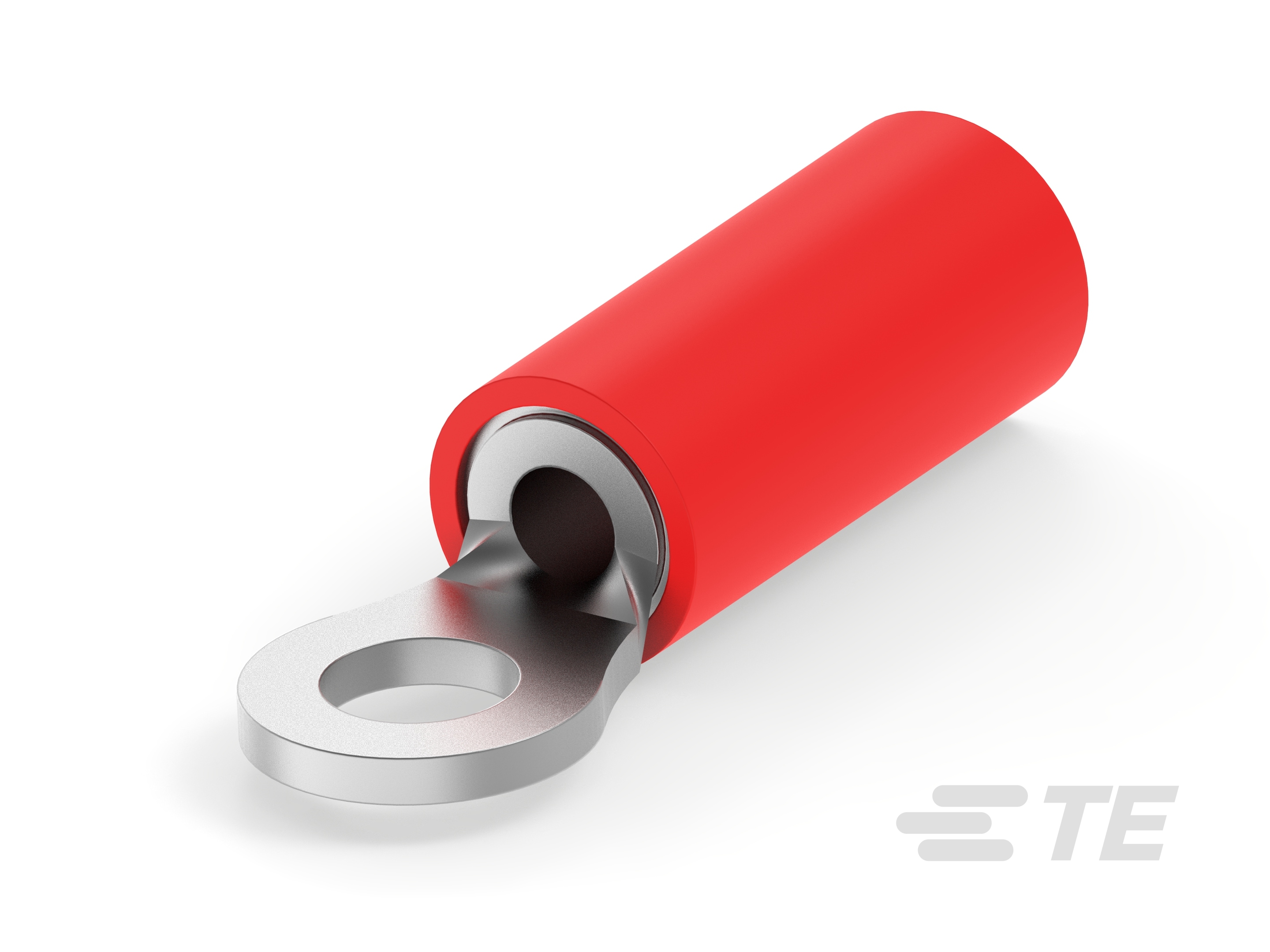

Closed Ring Tongue Terminal, 22 AWG, #4 / M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated

全部查看 PIDG Ring Tongue Terminals (408)
PIDG R 22-16 COMM 22-18 MIL 4-2-31880-1

2-31880-1

Closed Ring Tongue Terminal, 22 AWG, #4 / M2.5 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated

全部查看  PIDG Ring Tongue Terminals (408)
    • PIDG
  • TE 内部编号 2-31880-1
  • TE 内部产品描述 PIDG R 22-16 COMM 22-18 MIL 4

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 22

  • 线径 (mm²): .3 – 1.42

  • 线径 (CMA): 509 – 3260

  • 螺钉尺寸 : 4 | M2.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 4 | M2.5

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 孔数 : 1

电气特征

  • 额定电压 (V): 300

主体特性

  • 条纹颜色 : 红色

  • 绝缘套管颜色 : 红色

  • 产品重量 (g): .705

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22

  • 线径 (mm²): .3 – 1.42

  • 线径 (CMA): 509 – 3260

  • 螺钉直径 : 3.02 mm [ .119 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 17.07 mm [ .672 in ]

  • 兼容的绝缘直径（最大值） : 3.56 mm [ .14 in ]

  • 兼容的绝缘直径范围 : 2.67 – 3.56 mm [ .105 – .14 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工组温度范围 : 0 – 105 °C [ 0 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 5000

  • 封装方法 : 带上安装
