Name: 3POS,DIA 1.5MM,SOC HSG ASSY,SLD,COD NEUT
Brand: DEUTSCH

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

连接器密封件代码 : E 密封件
空白孔位 : 0
位数 : 3
行数 : 2

电气特征

工作电压 (VDC): 250
工作电压 (VAC): 250
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 插座
端子大小 : 尺寸 16
接合插针直径 : 1.59 mm [ .063 in ]
端子额定电流（最大值） (A): 13

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF15
中心线（间距） : 8.66 mm [ .34 in ]

尺寸

连接器高度 : 34.2 mm [ 1.35 in ]
产品长度 : 18.7 mm [ .736 in ]
产品宽度 : 23.8 mm [ .937 in ]
兼容的绝缘直径范围 : 1.35 – 3.05 mm [ .053 – .12 in ]
行间距 : 7.5 mm [ .295 in ]

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0
与机构/标准产品兼容 : SAE J2030
IP 等级 : IP68 | IP6K9K

包装特性

封装方法 : 包装
封装数量 : 1000

其他

可维修 : 是
能够保证连接器位置 : 否

2-2370703-2

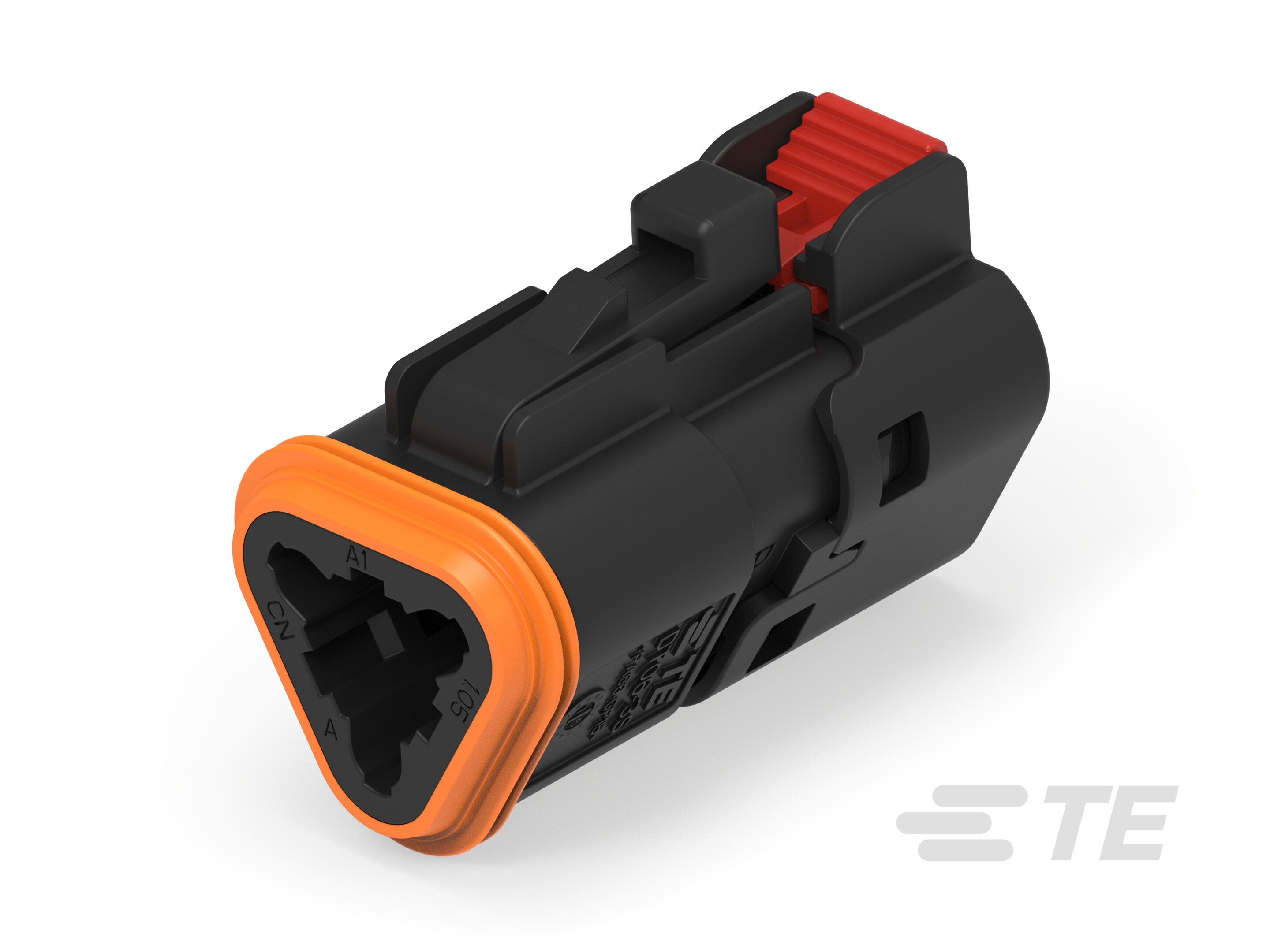

12 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 8.66 mm [.34 in] Centerline, Sealable, Black, Wire & Cable, Power, DEUTSCH DT

2-2370703-2

12 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 8.66 mm [.34 in] Centerline, Sealable, Black, Wire & Cable, Power, DEUTSCH DT

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 3

可密封 : 是

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 三角形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

连接器密封件代码 : E 密封件

空白孔位 : 0

位数 : 3

行数 : 2

电气特征

工作电压 (VDC): 250

工作电压 (VAC): 250

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 插座

端子大小 : 尺寸 16

接合插针直径 : 1.59 mm [ .063 in ]

端子额定电流（最大值） (A): 13

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF15

中心线（间距） : 8.66 mm [ .34 in ]

尺寸

连接器高度 : 34.2 mm [ 1.35 in ]

产品长度 : 18.7 mm [ .736 in ]

产品宽度 : 23.8 mm [ .937 in ]

兼容的绝缘直径范围 : 1.35 – 3.05 mm [ .053 – .12 in ]

行间距 : 7.5 mm [ .295 in ]

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0

与机构/标准产品兼容 : SAE J2030

IP 等级 : IP68 | IP6K9K

包装特性

封装方法 : 包装

封装数量 : 1000

其他

可维修 : 是

能够保证连接器位置 : 否
