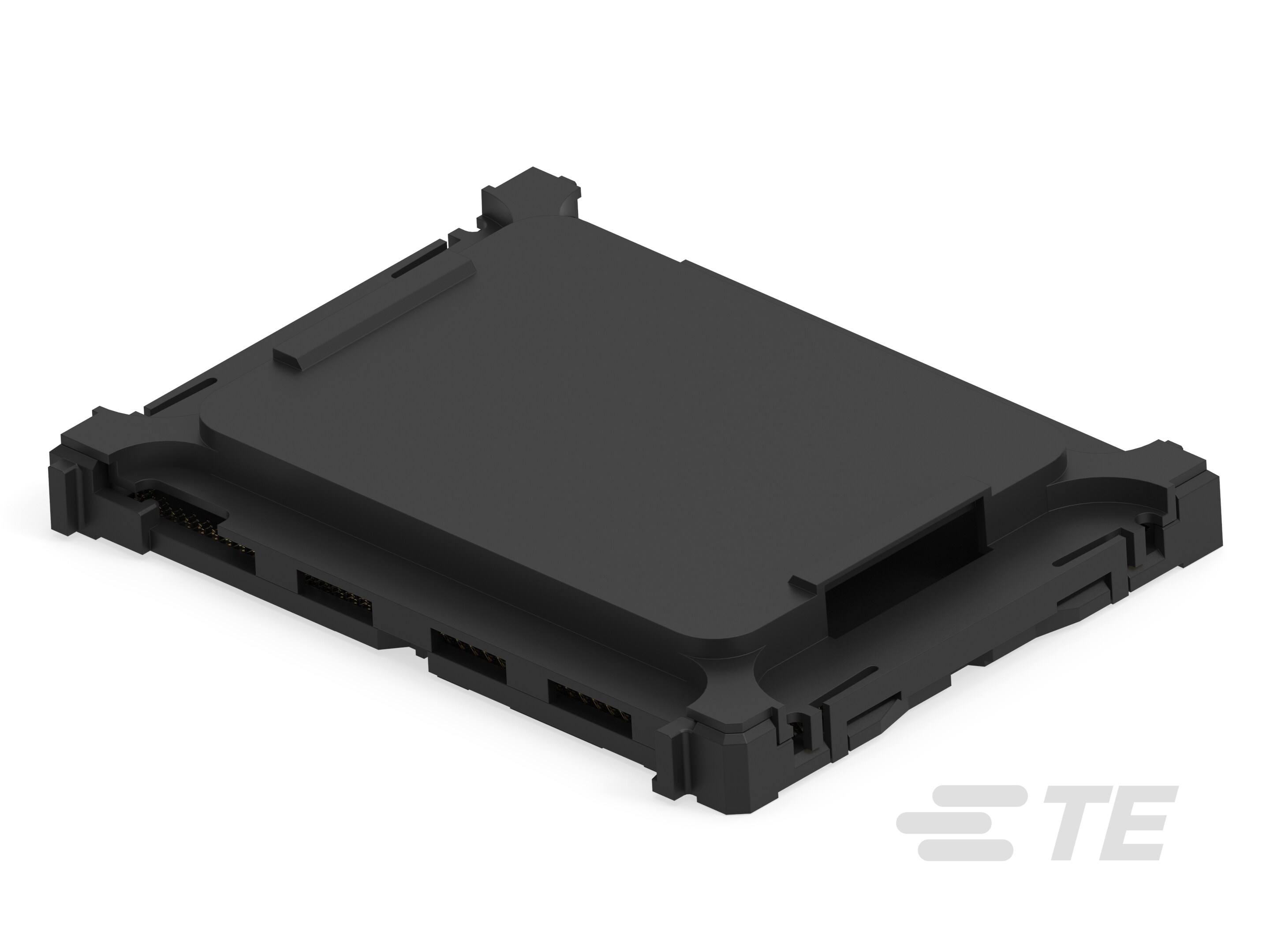

2-2347090-1
LGA 4677, 4677 Position, Surface Mount - Solder Ball, .81389 x .9398 mm Grid, LGA Sockets
2-2347090-1
LGA 4677, 4677 Position, Surface Mount - Solder Ball, .81389 x .9398 mm Grid, LGA Sockets
- TE 内部编号 2-2347090-1
- TE 内部产品描述 SOCKET 4677 DG1.0 FOR ODM
-
IC 插座类型 : LGA 4677
-
端子接合区域电镀材料厚度 (µin): 30
-
位数 : 4677
-
PCB 端接方法 : 表面贴装 - 焊球
-
栅格间距 (mm): .81389 x .9398
文档
产品图纸
- SOCKET E1 ASSY LGA4677-1 ENG_CD_2347090_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2347090-1_7.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2347090-1_7.3d_stp.zip 英文版本
- ENG_CVM_CVM_2-2347090-1_7.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2347090-1_7.2d_dxf.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板到部件
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 4677
-
栅格间距 (mm): .81389 x .9398
主体特性
-
框架种类 : 正方形
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
IC 插座类型 : LGA 4677
-
端子接合区域电镀材料厚度 (µin): 30
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装 - 焊球
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : LCP
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
-
托盘颜色 : 黑色
