2-1924067-1

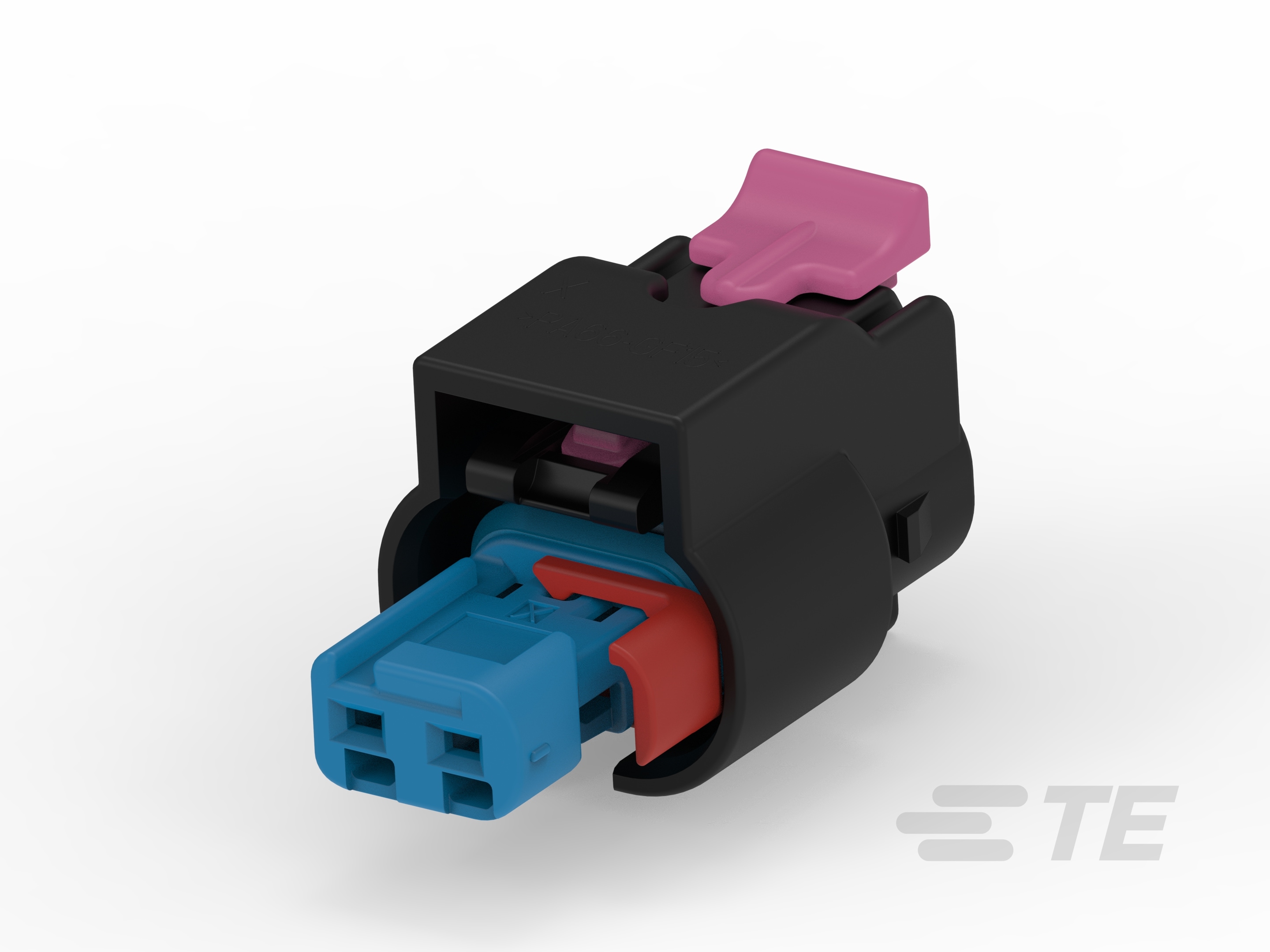

2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, MCON Interconnection System
2-1924067-1
2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, MCON Interconnection System
-
- MCON
- MCON 互连系统
- TE 内部编号 2-1924067-1
- TE 内部产品描述 2Pos Sld 1.2mm CB,MCON,Key C,Lg CPA
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到板, 线到线, 线到设备
-
中心线（间距） : 4 mm [ .157 in ]
文档
产品图纸
- CONNECTOR ASSEMBLY, FEMALE, 2 POSITION SEALED, 1.2mm STANDARD LATCH VERSION ENG_CD_1924067_B9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1924067-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1924067-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1924067-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1924067-1_C.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8928_E.pdf 英文版本
- ENG_SS_408-8968_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到线, 线到设备
-
可密封 : 是
-
主要锁定特性 : 外壳集成
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 15.8 mm [ .622 in ]
-
产品长度 : 15 mm [ .591 in ]
-
产品宽度 : 26.5 mm [ 1.043 in ]
使用环境
-
工作温度（最大值） (°C): 125
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
IP 等级 : IP67
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
