2-1825002-0

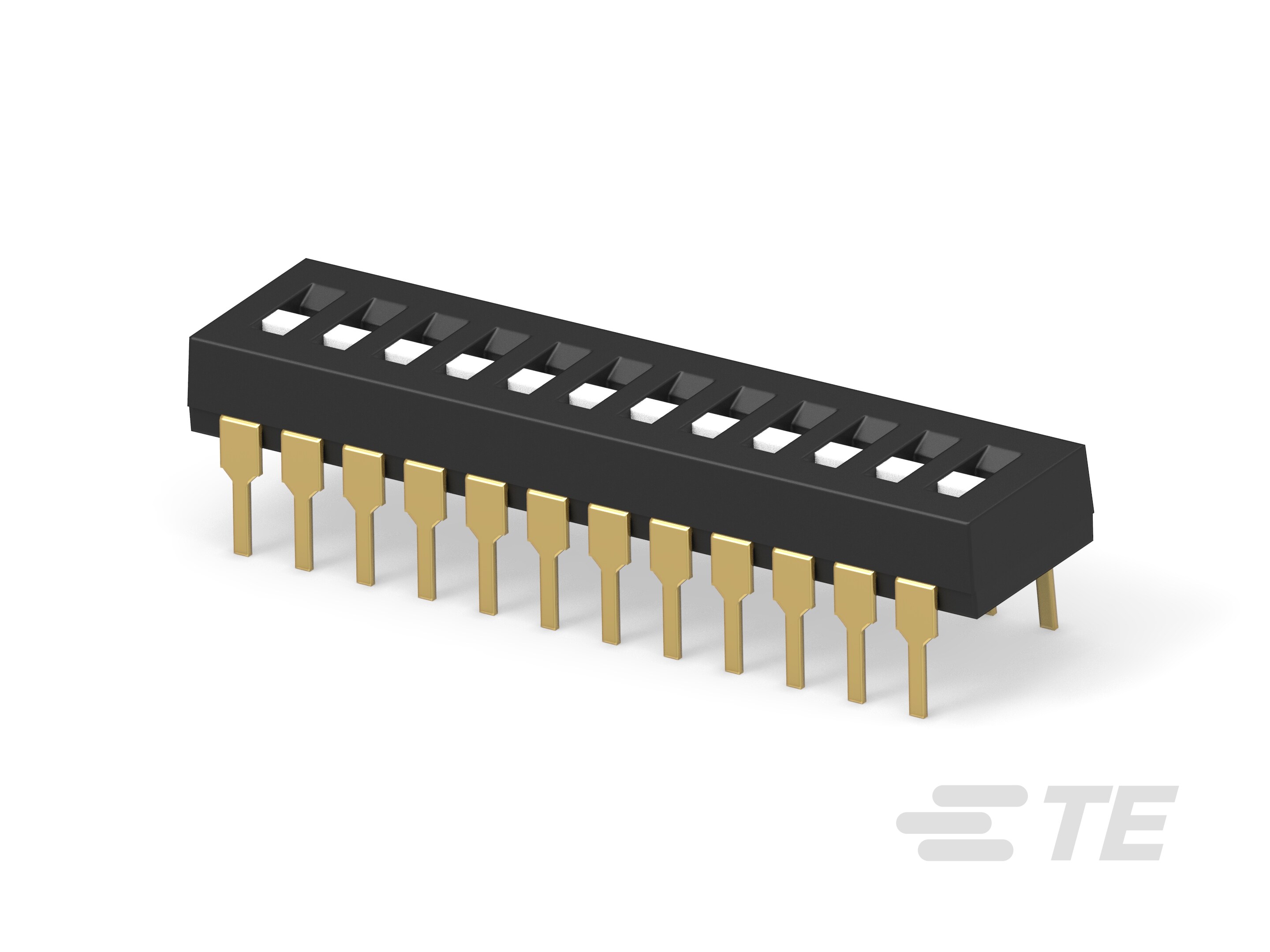

DIP Switch, Gold Flash Contact Plating, Black, Polyphenylene Sulfide (PPS), Sealed, 12 Switch, -30 – 85 °C [-22 – 185 °F], ALCOSWITCH ADP

ADF12T04=DIP SWT,FLUSH,THRU/HL-2-1825002-0

2-1825002-0

DIP Switch, Gold Flash Contact Plating, Black, Polyphenylene Sulfide (PPS), Sealed, 12 Switch, -30 – 85 °C [-22 – 185 °F], ALCOSWITCH ADP

    • ALCOSWITCH
    • Alcoswitch ADP
  • TE 内部编号 2-1825002-0
  • TE 内部产品描述 ADF12T04=DIP SWT,FLUSH,THRU/HL
  • 别名 ID ADF12T04

  • 开关端子电镀材料 : 镀金

  • 外壳颜色 : 黑色

  • 外壳材料 : 聚苯硫醚 (PPS)

  • 密封装置 : 是

  • 开关数量 : 12

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 密封装置 : 是

  • DIP 和 SIP 开关类型 : DIP

  • 致动器种类 : 滑动致动器 | 齐平驱动器

结构特性

  • 位数 : 12

  • 开关数量 : 12

  • 配置（极掷） : 单极 - 单掷

电气特征

  • 触点额定电流 (A): 1

  • 工作电压 (VDC): 5

主体特性

  • 产品方向 : 垂直

  • 致动器颜色 : 白色

  • 密封方法 : 密封条

  • 外壳颜色 : 黑色

  • 外壳材料 : 聚苯硫醚 (PPS)

接触件特性

  • 开关端子电镀材料厚度 (µin): 1.2

  • PCB 端子端接区域电镀材料 : 金

  • 端子底板材料 : 镍

  • 开关端子电镀材料 : 镀金

  • 端子基材 : 铜合金

端接特性

  • 端接柱体和尾部长度 : 4 mm [ .157 in ]

  • PCB 端接方法 : 通孔 - 焊接

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 产品高度 : 4 mm [ .142 in ]

  • 产品长度 : 32.51 mm [ 1.28 in ]

使用环境

  • 工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]

操作/应用

  • 装配工艺特点 : 自动插入封装

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 14

  • 封装方法 : Tube
