2-1823898-2

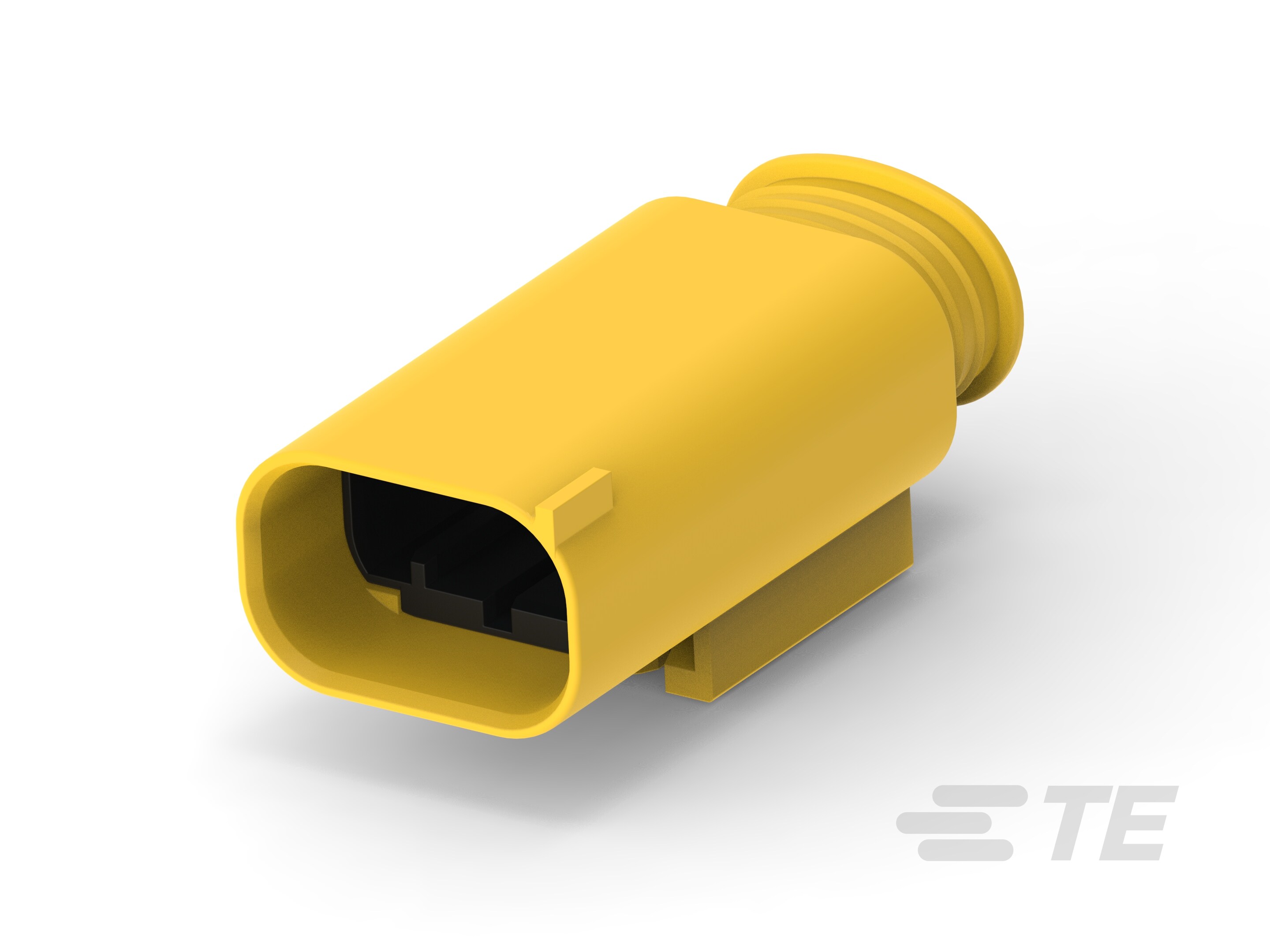

Cable-to-Board / Cable-to-Cable, 180° Cable Exit, 4 Position, B Code, Housing for Female Terminals, Data Connectivity Housings
2-1823898-2
Cable-to-Board / Cable-to-Cable, 180° Cable Exit, 4 Position, B Code, Housing for Female Terminals, Data Connectivity Housings
- TE 内部编号 2-1823898-2
- TE 内部产品描述 4POS,HSD,REC HSG,ASSY,CODB
-
连接器系统 : 缆到板 | 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 4
-
连接器和键控代码 : B
文档
产品图纸
- 4POS, HSD, REC. HOUSING, ASSY 4pol, HSD, Buchsengehaeuse, Assy DEU_CD_1823898_D4.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1823898-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1823898-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1823898-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1823898-2_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94334_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 无尖刃主体
-
连接器系统 : 缆到板 | 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 1
-
位数 : 4
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : B
接触件特性
-
接合插针直径 : .6 mm [ .02 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 白色
-
中心线（间距） : 2 mm [ .07 in ]
使用环境
-
电缆类型 : HSD
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 高速数据
其他
-
能够保证连接器位置 : 否
