1SNL850001R0000

1 Pole, 510 A Current Rating (UL), 4 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

全部查看 DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)

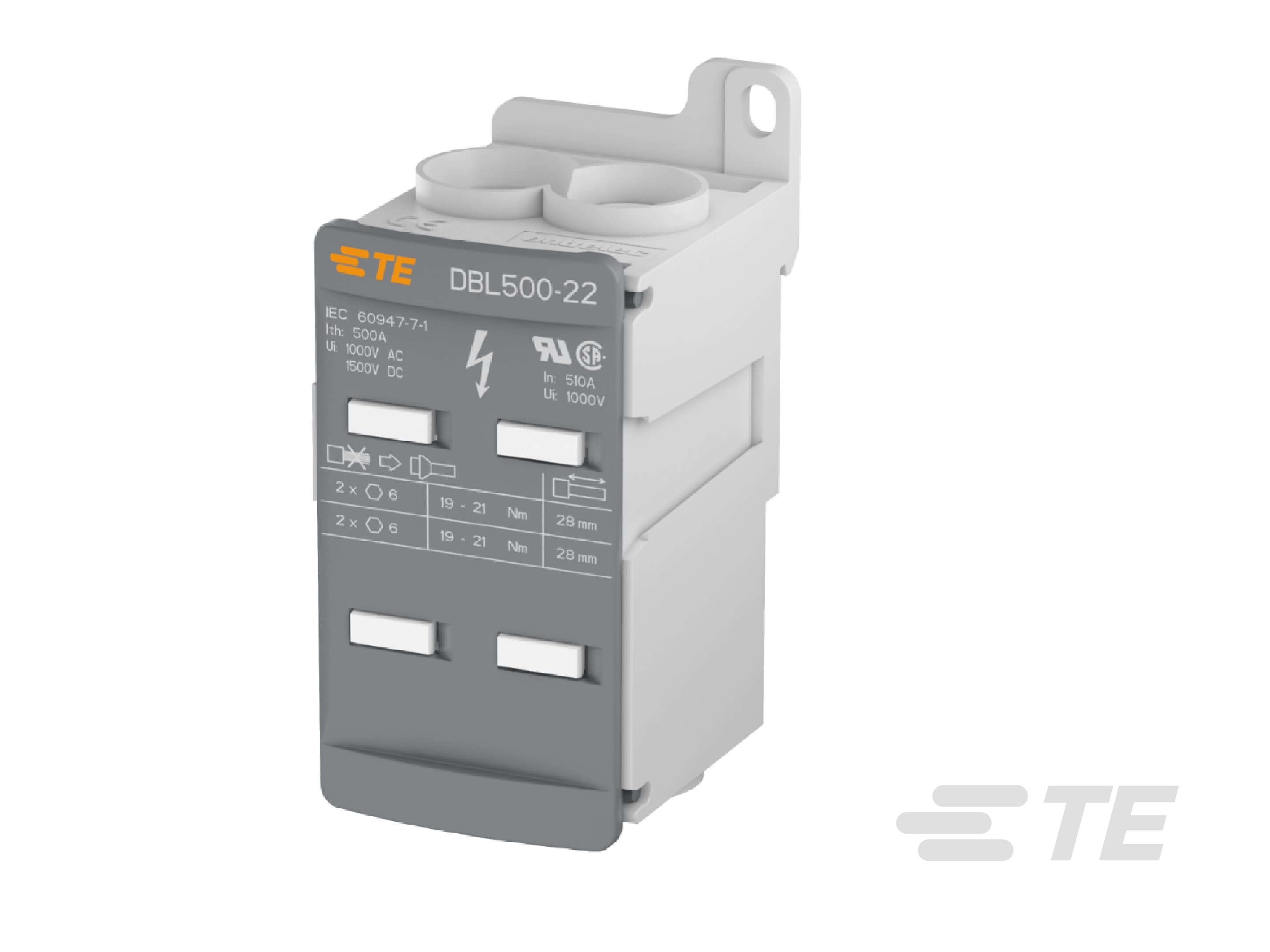

DBL500-22-1SNL850001R0000

1SNL850001R0000

1 Pole, 510 A Current Rating (UL), 4 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

全部查看  DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)
    • ENTRELEC
  • TE 内部编号 1SNL850001R0000
  • TE 内部产品描述 DBL500-22

  • 极数 : 1

  • 额定电流 (IEC) (A): 500

  • 额定电流 (UL) (A): 510

  • 位数 : 4

  • 端子额定电流（最大值） (A): 500

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

结构特性

  • 块功能 : 穿舱

  • 电路数 : 1

  • 极数 - 主电路 : 2

  • 极数 - 输出 1 : 2

  • 级数 : 1

  • 极数 : 1

  • 位数 : 4

电气特征

  • 额定短时承受电流 @ 1s (A): 22800

  • 额定电压 (IEC) (VAC): 1000

  • 额定电压 (IEC) (VDC): 1500

  • 额定电压 (CSA) (V): 1000

  • 介质耐压（最大值） (V): 2200

  • 输入电流（最大值） (A): 500

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000

  • 额定峰值承受电流 (kA): 48

  • 功率损耗 (W): 16

  • 额定电流 (IEC) (A): 500

  • 额定电流 (UL) (A): 510

主体特性

  • 主要产品颜色 : 灰色

  • 产品重量 (g): 119

接触件特性

  • 端子额定电流（最大值） (A): 500

端接特性

  • 线缆端接方法 : 螺钉

机械附件

  • 拧紧扭矩 - 输出 1 (in-lbs): 168 – 185

  • 拧紧扭矩 - 输出 1 (Nm): 19 – 21

  • 拧紧扭矩 - 主电路 (in-lbs): 168 – 185

  • 拧紧扭矩 - 主电路 (Nm): 19 – 21

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 输入尺寸 - 主电路 (in): 4 – 000

  • 线径 (AWG): 6

  • 线径 (mm²): 95

  • 工具尺寸 - 主电路 : 6 mm [ .24 in ]

  • 主电路容量 - 柔性杆 : 25 – 120 mm [ 4 – 250 in ]

  • 产品高度 : 46 mm [ 1.81 in ]

  • 产品长度 (mm): 250

  • 产品宽度 : .24 mm [ 6 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 4 – 250

  • 导线剥离长度 - 输出 1 : 28 mm [ 1.1 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 25 – 95

  • 线径 (kcmil): 250

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 25 – 95

  • 孔直径 - 主电路 : 15.5 mm [ .59 in ]

  • 孔直径 - 输出 1 : 15.5 mm [ .59 in ]

  • 产品间距 : .24 mm [ 95 in ]

  • 产品深度 : 46 mm [ 1.81 in ]

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (kcmil): 4 – 0

  • 输出 1 容量 - 1 个绝缘插针 (AWG): 4 – 0

  • 工具尺寸 - 输出 2 : 28 mm [ 1.1 in ]

  • 输出 1 容量 - 1 个绝缘插针 (mm²): 25 – 95

  • 导线剥离长度 - 主电路 : 28 mm [ 1.1 in ]

  • 工具尺寸 - 输出 1 : 28 mm [ 1.1 in ]

  • 输出 1 容量 - 1 根刚性多股线 (AWG): 4 – 250

  • 输出 1 容量 - 1 根刚性多股线 (mm²): 25 – 120

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 工具 - 输出 1 : 内六角扳手

  • 工具 - 主电路 : 内六角扳手

  • IP 等级 : IP10
