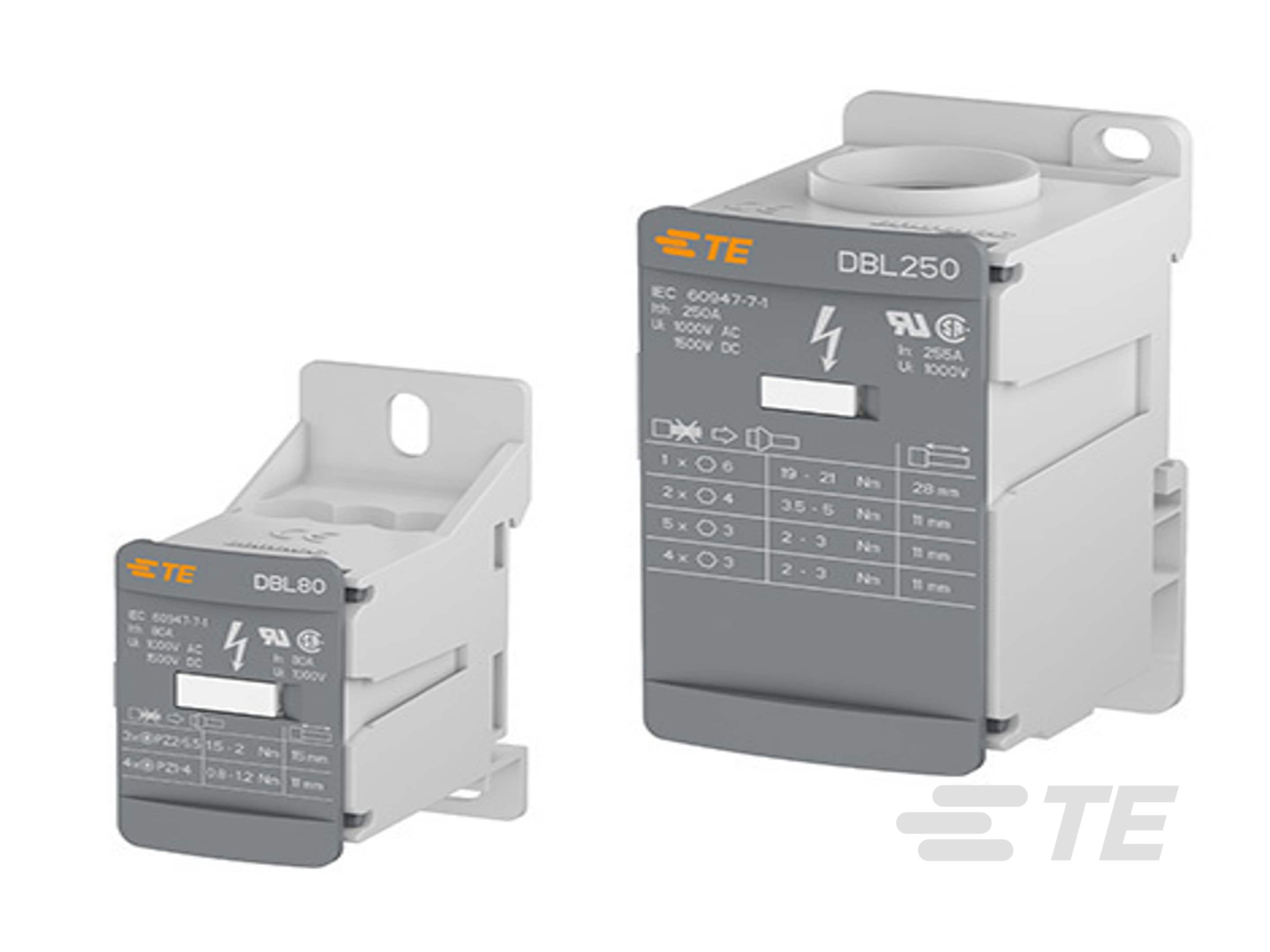

DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles

请查看产品文档或联系我们以了解最新的机构审批信息。

• 块功能  穿舱

• 极数 - 输出 2  5 | 6

• 极数 - 输出 1  1 | 2 | 4 | 6 | 10 | 12

• 电路数  1

• 极数 - 输出 3  4

• 极数 - 主电路  1 | 2 | 3

• 级数  1

• 极数  1 | 3

• 位数  4 | 7 | 8 | 12 | 14

• 额定短时承受电流 @ 1s (A) 1920 | 4200 | 6000 | 11400 | 18000 | 22800 | 28800

• 额定电压 (IEC) (VAC) 1000

• 冲击耐受电压额定值 (IEC) (V) 8000

• 介质耐压（最大值） (V) 2200

• 额定工作电压 (UL & CSA)（最大值） - 主电路 (V) 1000

• 额定电压 (CSA) (V) 1000

• 额定短路电流 (kA) 100

• 额定峰值承受电流 (kA) 23 | 27 | 30 | 44 | 48 | 51

• 额定电压 (IEC) (VDC) 1500

• 功率损耗 (W) 2.56 | 4 | 5.12 | 5.6 | 8 | 12 | 12.8 | 16 | 16.8 | 17.6

• 输入电流（最大值） (A) 80 | 125 | 160 | 175 | 250 | 400 | 500 | 550

• 额定电流 (IEC) (A) 80 | 125 | 160 | 175 | 250 | 400 | 500 | 550

• 额定电流 (UL) (A) 80 | 115 | 160 | 175 | 250 | 255 | 335 | 400 | 420 | 510

• 主要产品颜色  灰色

• 产品重量 (g) 70 | 120 | 122 | 200 | 360 | 367 | 410 | 425 | 514.2

• 产品重量 (oz) 2.469 | 4.233 | 4.304 | 7.055 | 12.698 | 12.945 | 14.462 | 14.991 | 18.138

• 产品重量 (g) 70 | 120 | 122 | 200 | 360 | 367 | 410 | 425 | 514.2

• 端子额定电流（最大值） (A) 80 | 125 | 160 | 175 | 250 | 400 | 500 | 550

• 线缆端接方法  螺钉

• 拧紧扭矩 - 输出 3 (in-lbs) 18 – 26.5

• 拧紧扭矩 - 输出 2 (Nm) 2 – 3

• 拧紧扭矩 - 输出 2 (in-lbs) 18 – 26.5

• 拧紧扭矩 - 主电路 (in-lbs) 13.5 – 18 | 31 – 44 | 53 – 88 | 119.5 | 120 | 168 – 185 | 221

• 拧紧扭矩 - 主电路 (Nm) 1.5 – 2 | 3.5 – 5 | 6 – 10 | 13.5 | 19 – 21 | 25

• 拧紧扭矩 - 输出 1 (in-lbs) 7.2 – 10.8 | 18 – 26.5 | 31 – 44 | 168 – 185

• 拧紧扭矩 - 输出 3 (Nm) 2 – 3

• 拧紧扭矩 - 输出 1 (Nm) .8 – 1.2 | 2 – 3 | 3.5 – 5 | 19 – 21

• DIN 轨道安装类型  TH35-15 | TH35-7.5

• 连接器安装类型  DIN 轨道 | 面板安装

• 外壳材料  聚酰胺

• 工具尺寸 - 输出 3 (mm) 3 | 4

• 工具尺寸 - 输出 3 (in) .157 | .19

• 孔直径 - 输出 2 (mm) 6.5 | 6.59

• 孔直径 - 输出 2 (in) .256 | .26

• 输出 1 容量 - 1 个绝缘插针 (mm²) 2.5 – 25 | 2.5 – 6 | 2.5 – 16 | 25 – 95

• 输出 3 容量 - 1 个绝缘插针 (AWG) 14 – 8

• 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG) 6 – 00 | 8 – 2 | 14 – 4

• 孔直径 - 输出 1 (mm) 4.5 | 6.4 | 6.7 | 6.8 | 8.69 | 8.7 | 15.5

• 孔直径 - 输出 1 (in) .177 | .252 | .26 | .267 | .34 | .342 | .59

• 孔直径 - 主电路 (mm) 6.6 | 9.8 | 11.8 | 15.3 | 15.5 | 19.8

• 孔直径 - 主电路 (in) .256 | .386 | .465 | .59 | .602 | .78

• 产品高度 (mm) 46 | 66 | 72.5 | 75 | 96 | 103

• 产品高度 (in) 1.81 | 2.328 | 2.557 | 2.645 | 2.95 | 3.386 | 4.06

• 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (kcmil) 4 – 0 | 14 – 6 | 66 – 250 | 168 – 400

• 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG) 2 – 000 | 6 – 0 | 8 – 0 | 8 – 2 | 14 – 6 | 25 – 95

• 线径 (AWG) 1/0 | 2 | 3 | 3/0 | 4 | 6

• 输出 3 容量 - 1 根刚性多股线 (AWG) 14 – 8

• 线径 (mm²) 6 | 16 | 35 | 50 | 95 | 150

• 产品长度 (mm) 250

• 工具尺寸 - 主电路 (mm) 4 | 5 | 5.5 | 6 | 8

• 工具尺寸 - 主电路 (in) .157 | .197 | .2 | .216 | .236 | .24 | .315

• 工具尺寸 - 输出 1 (mm) 3 | 4 | 5.5 | 28

• 工具尺寸 - 输出 1 (in) .118 | .157 | .16 | .217 | .22 | 1.1

• 输入尺寸 - 主电路 (mm) 15.5 x 7.2 | 26 x 10.8

• 输入尺寸 - 主电路 (in) 0.59 x 0.28 | 1.02 x .43 | 4 – 000

• 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²) 2.5 – 16 | 10 – 35 | 10 – 70 | 16 – 70 | 25 – 95 | 35 – 120 | 95 – 185

• 产品间距 (mm) .24 | 28.2 | 28.4 | 29 | 46 | 46.2 | 84.6

• 产品间距 (in) 1.11 | 1.14 | 1.81 | 3.33 | 95

• 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²) 2.5 – 16 | 4 – 250 | 10 – 35 | 10 – 50 | 16 – 50 | 35 – 95 | 95 – 150

• 产品宽度 (mm) .19 | .24 | 28.2 | 28.4 | 29 | 46 | 46.2 | 84.6

• 产品宽度 (in) .995 | 1.002 | 1.14 | 1.623 | 1.63 | 1.81 | 2.984 | 6

• 导线剥离长度 - 主电路 (mm) 15 | 18 | 28 | 35

• 导线剥离长度 - 主电路 (in) .59 | .591 | .709 | 1.1 | 1.102 | 1.38

• 产品深度 (mm) 46 | 50.2 | 50.7 | 52.3 | 60

• 产品深度 (in) 1.771 | 1.788 | 1.81 | 1.845 | 2 | 2.116 | 2.36

• 导线剥离长度 - 输出 2  11 mm [ .43 in ]

• 产品长度 (mm) 250

• 输出 2 容量 - 1 个绝缘插针 (mm²) 2.5 – 16

• 输出 1 容量 - 1 个绝缘插针 (AWG) 4 – 0 | 14 – 4 | 14 – 10 | 14 – 6

• 导线剥离长度 - 输出 3  11 mm [ .43 in ]

• 输出 2 容量 - 1 根刚性多股线 (AWG) 14 – 6

• 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (kcmil) 168 – 300

• 线径 (kcmil) 250 | 300

• 输出 3 容量 - 1 根刚性多股线 (mm²) 2.5 – 10

• 输出 1 容量 - 1 根刚性多股线 (AWG) 4 – 250 | 10 – 6 | 14 – 6 | 14 – 2 | 14 – 10

• 工具尺寸 - 输出 2 (mm) 3 | 4 | 5.5 | 11 | 28

• 工具尺寸 - 输出 2 (in) .157 | .19 | .217 | .43 | 1.1

• 导线剥离长度 - 输出 1 (mm) 11 | 28

• 导线剥离长度 - 输出 1 (in) .43 | 1.1

• 输出 3 容量 - 1 个绝缘插针 (mm²) 2.5 – 10

• 输出 2 容量 - 1 根刚性多股线 (mm²) 2.5 – 16

• 孔直径 - 输出 3 (mm) 5.7

• 孔直径 - 输出 3 (in) .22 | .224

• 输出 1 容量 - 1 根刚性多股线 (mm²) 2.5 – 35 | 2.5 – 6 | 2.5 – 16 | 6 – 16 | 25 – 120

• 输出 2 容量 - 1 个绝缘插针 (AWG) 14 – 6

• 主电路容量 - 柔性杆 (mm) 2.5 – 16 | 3 x 9 x 0.8 | 6 x 15.5 x 0.8 | 10 x 24 x 1 | 25 – 120

• 主电路容量 - 柔性杆 (in) 4 – 250 | 14 – 6

• 主电路容量 - 实芯杆 (mm) 2x 20 x 5 | 12 x 4

• 安装温度范围  -5 – 40 °C [ 23 – 104 °F ]

• 工组温度范围  -55 – 110 °C [ -67 – 230 °F ]

• UL 阻燃性等级  UL 94V-0

• IP 等级  IP10 | IP20

• 工具 - 输出 2  内六角扳手 | 平头螺丝刀 | 正极驱动平头螺丝刀

• 工具 - 输出 1  内六角扳手 | 平头螺丝刀

• 工具 - 主电路  内六角扳手 | 平头螺丝刀

• 工具 - 输出 3  内六角扳手 | 平头螺丝刀
