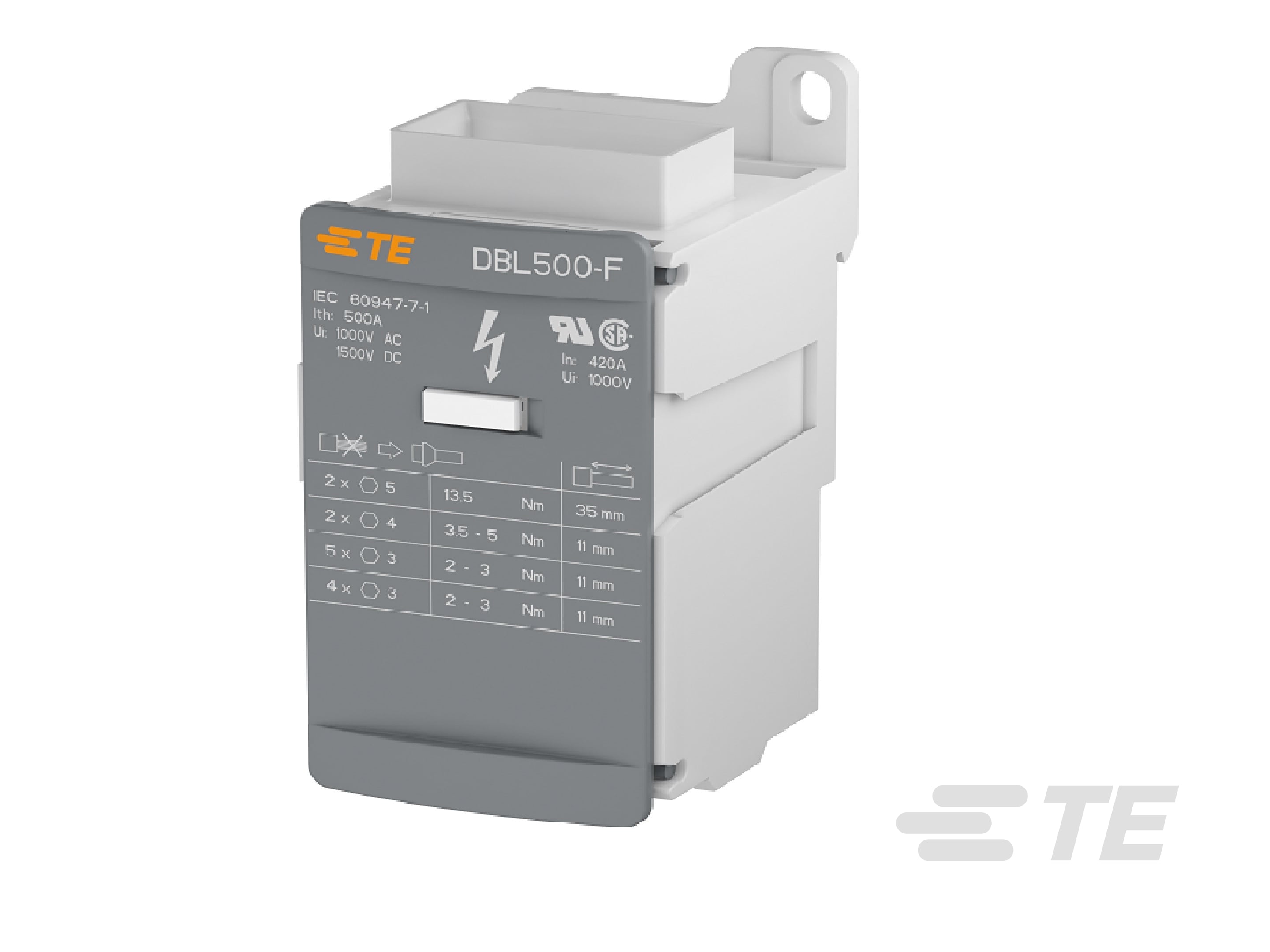

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

结构特性

  • 极数 - 主电路 : 1

  • 极数 - 输出 1 : 2

  • 极数 - 输出 2 : 5

  • 极数 - 输出 3 : 4

  • 块功能 : 穿舱

  • 电路数 : 1

  • 级数 : 1

  • 极数 : 1

  • 位数 : 12

电气特征

  • 额定短路电流 (kA): 100

  • 额定短时承受电流 @ 1s (A): 28800

  • 额定电压 (IEC) (VAC): 1000

  • 额定电压 (IEC) (VDC): 1500

  • 额定电压 (CSA) (V): 1000

  • 介质耐压(最大值) (V): 2200

  • 功率损耗 (W): 16

  • 输入电流(最大值) (A): 500

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)(最大值) - 主电路 (V): 1000

  • 额定峰值承受电流 (kA): 44

  • 额定电流 (IEC) (A): 500

  • 额定电流 (UL) (A): 420

主体特性

  • 主要产品颜色 : 灰色

  • 产品重量 : 514.2 g [ 18.138 oz ]

接触件特性

  • 端子额定电流(最大值) (A): 500

端接特性

  • 线缆端接方法 : 螺钉

机械附件

  • 拧紧扭矩 - 输出 1 (in-lbs): 31 – 44

  • 拧紧扭矩 - 输出 1 (Nm): 3.5 – 5

  • 拧紧扭矩 - 主电路 (in-lbs): 119.5

  • 拧紧扭矩 - 主电路 (Nm): 13.5

  • 拧紧扭矩 - 输出 2 (Nm): 2 – 3

  • 拧紧扭矩 - 输出 3 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 输出 2 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 输出 3 (Nm): 2 – 3

  • DIN 轨道安装类型 : TH35-15, TH35-7.5

  • 连接器安装类型 : DIN 轨道, 面板安装

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 工具尺寸 - 主电路 : 5 mm [ .2 in ]

  • 输出 3 容量 - 1 根刚性多股线 (mm²): 2.5 – 10

  • 主电路容量 - 柔性杆 (mm): 3 x 9 x 0.8, 10 x 24 x 1

  • 输出 3 容量 - 1 个绝缘插针 (mm²): 2.5 – 10

  • 输出 3 容量 - 1 根刚性多股线 (AWG): 14 – 8

  • 导线剥离长度 - 输出 2 : 11 mm [ .43 in ]

  • 产品高度 : 103 mm [ 4.06 in ]

  • 产品宽度 : 46 mm [ 1.81 in ]

  • 孔直径 - 输出 1 : 8.69 mm [ .34 in ]

  • 孔直径 - 输出 3 : 5.7 mm [ .22 in ]

  • 工具尺寸 - 输出 3 : 3 mm [ .19 in ]

  • 工具尺寸 - 输出 1 : 4 mm [ .16 in ]

  • 导线剥离长度 - 输出 3 : 11 mm [ .43 in ]

  • 输入尺寸 - 主电路 : 26 x 10.8 mm [ 1.02 x .43 in ]

  • 导线剥离长度 - 输出 1 : 11 mm [ .43 in ]

  • 主电路容量 - 实芯杆 (mm): 12 x 4, 2x 20 x 5

  • 孔直径 - 输出 2 : 6.59 mm [ .26 in ]

  • 产品间距 : 46 mm [ 1.81 in ]

  • 产品深度 : 60 mm [ 2.36 in ]

  • 输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 4

  • 工具尺寸 - 输出 2 : 3 mm [ .19 in ]

  • 输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 25

  • 导线剥离长度 - 主电路 : 35 mm [ 1.38 in ]

  • 输出 2 容量 - 1 个绝缘插针 (AWG): 14 – 6

  • 输出 2 容量 - 1 个绝缘插针 (mm²): 2.5 – 16

  • 输出 1 容量 - 1 根刚性多股线 (AWG): 14 – 2

  • 输出 1 容量 - 1 根刚性多股线 (mm²): 2.5 – 35

  • 输出 3 容量 - 1 个绝缘插针 (AWG): 14 – 8

  • 输出 2 容量 - 1 根刚性多股线 (AWG): 14 – 6

  • 输出 2 容量 - 1 根刚性多股线 (mm²): 2.5 – 16

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

行业标准

  • 工具 - 输出 1 : 内六角扳手

  • 工具 - 输出 2 : 内六角扳手

  • 工具 - 主电路 : 内六角扳手

  • 工具 - 输出 3 : 内六角扳手

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
