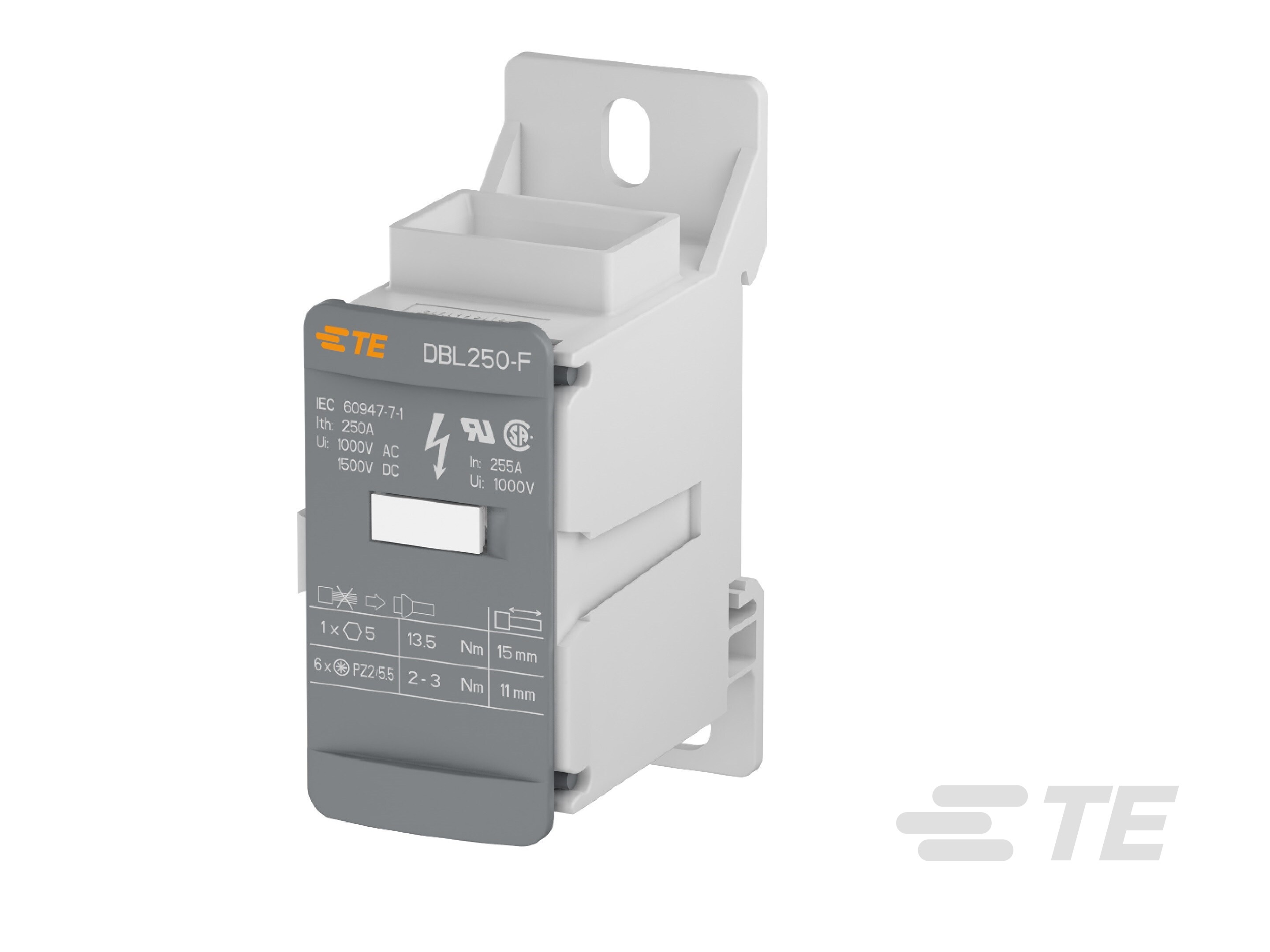

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

结构特性

  • 极数 - 主电路 : 1

  • 极数 - 输出 1 : 6

  • 块功能 : 穿舱

  • 电路数 : 1

  • 级数 : 1

  • 极数 : 1

  • 位数 : 7

电气特征

  • 额定短时承受电流 @ 1s (A): 11400

  • 额定电压 (IEC) (VAC): 1000

  • 额定电压 (IEC) (VDC): 1500

  • 额定电压 (CSA) (V): 1000

  • 介质耐压(最大值) (V): 2200

  • 功率损耗 (W): 8

  • 输入电流(最大值) (A): 250

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)(最大值) - 主电路 (V): 1000

  • 额定峰值承受电流 (kA): 23

  • 额定电流 (IEC) (A): 250

  • 额定电流 (UL) (A): 250

主体特性

  • 主要产品颜色 : 灰色

  • 产品重量 (g): 224

接触件特性

  • 端子额定电流(最大值) (A): 250

端接特性

  • 线缆端接方法 : 螺钉

机械附件

  • 拧紧扭矩 - 输出 1 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 输出 1 (Nm): 2 – 3

  • 拧紧扭矩 - 主电路 (in-lbs): 120

  • 拧紧扭矩 - 主电路 (Nm): 13.5

  • 连接器安装类型 : DIN 轨道, 面板安装

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 线径 (mm²): 6

  • 工具尺寸 - 主电路 : 5 mm [ .2 in ]

  • 主电路容量 - 柔性杆 (mm): 6 x 15.5 x 0.8, 3 x 9 x 0.8

  • 产品高度 : 75 mm [ 2.95 in ]

  • 产品宽度 : 29 mm [ 1.14 in ]

  • 孔直径 - 输出 1 : 6.7 mm [ .26 in ]

  • 工具尺寸 - 输出 1 : 5.5 mm [ .22 in ]

  • 输入尺寸 - 主电路 : 15.5 x 7.2 mm [ 0.59 x 0.28 in ]

  • 导线剥离长度 - 输出 1 : 11 mm [ .43 in ]

  • 主电路容量 - 实芯杆 (mm): 12 x 4

  • 产品间距 : 29 mm [ 1.14 in ]

  • 产品深度 : 50.7 mm [ 2 in ]

  • 输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 6

  • 输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 16

  • 导线剥离长度 - 主电路 : 15 mm [ .59 in ]

  • 输出 1 容量 - 1 根刚性多股线 (AWG): 14 – 6

  • 输出 1 容量 - 1 根刚性多股线 (mm²): 2.5 – 16

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

行业标准

  • 工具 - 输出 1 : 平头螺丝刀

  • 工具 - 主电路 : 内六角扳手

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
