1SNL325010R0000

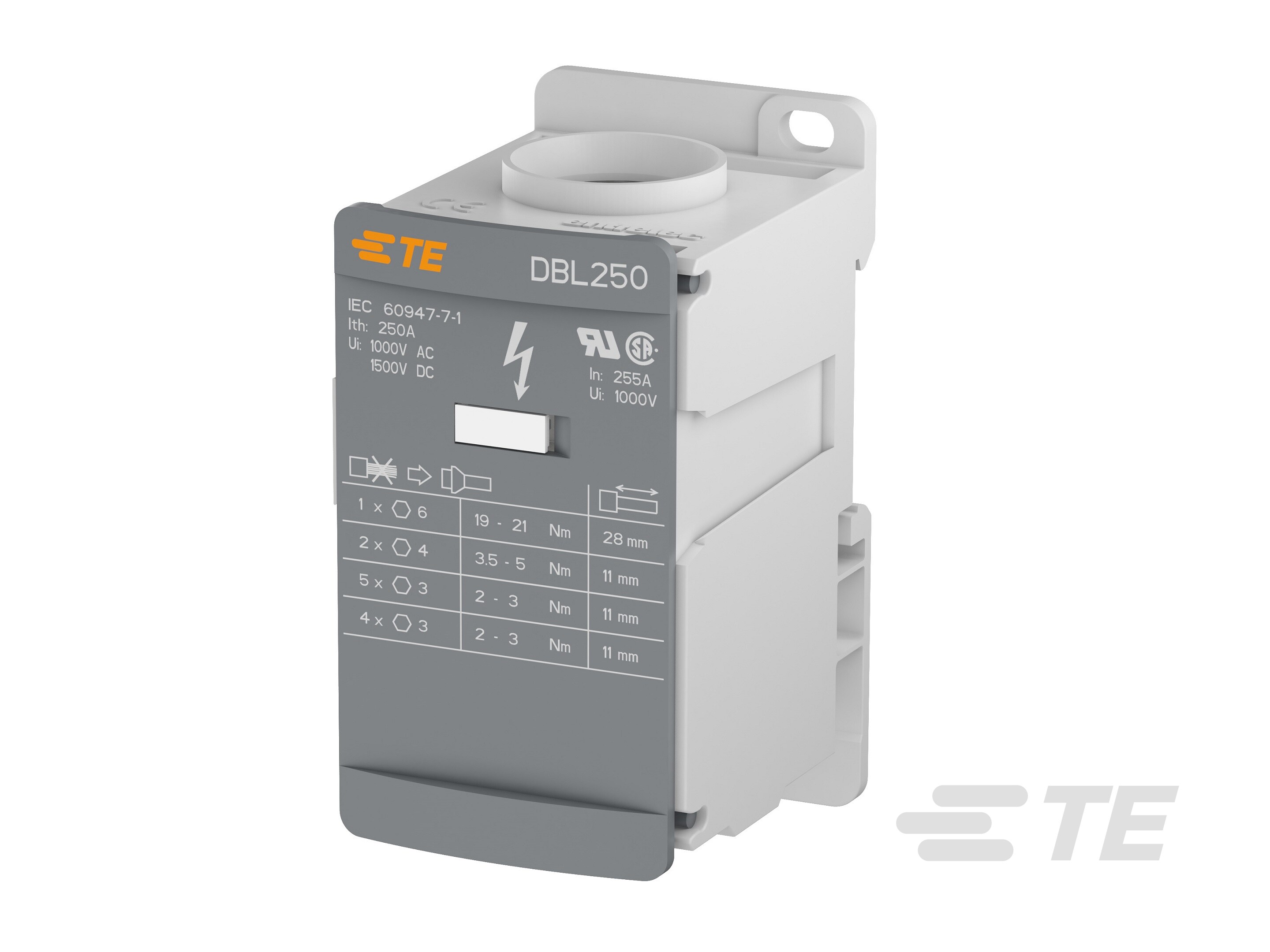

Power Distribution Blocks, 1 Pole, 255 A Current Rating (UL), 12 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F]

DBL250-1SNL325010R0000

1SNL325010R0000

Power Distribution Blocks, 1 Pole, 255 A Current Rating (UL), 12 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F]

    • ENTRELEC
  • TE 内部编号 1SNL325010R0000
  • TE 内部产品描述 DBL250

  • 极数 : 1

  • 额定电流 (IEC) (A): 250

  • 额定电流 (UL) (A): 255

  • 位数 : 12

  • 端子额定电流（最大值） (A): 250

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

结构特性

  • 电路数 : 1

  • 块功能 : 穿舱

  • 极数 : 1

  • 位数 : 12

  • 级数 : 1

  • 极数 - 输出 2 : 5

  • 极数 - 输出 1 : 2

  • 极数 - 输出 3 : 4

  • 极数 - 主电路 : 1

电气特征

  • 额定电流 (IEC) (A): 250

  • 额定电流 (UL) (A): 255

  • 输入电流（最大值） (A): 250

  • 介质耐压（最大值） (V): 2200

  • 额定短路电流 (kA): 100

  • 额定电压 (IEC) (VDC): 1500

  • 功率损耗 (W): 8

  • 额定电压 (IEC) (VAC): 1000

  • 额定峰值承受电流 (kA): 51

  • 额定电压 (CSA) (V): 1000

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000

  • 额定短时承受电流 @ 1s (A): 11400

  • 冲击耐受电压额定值 (IEC) (V): 8000

主体特性

  • 产品重量 : 425 g [ 14.991 oz ]

  • 主要产品颜色 : 灰色

接触件特性

  • 端子额定电流（最大值） (A): 250

端接特性

  • 线缆端接方法 : 螺钉

机械附件

  • 连接器安装类型 : DIN 轨道

  • 拧紧扭矩 - 输出 2 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 主电路 (in-lbs): 168 – 185

  • 拧紧扭矩 - 输出 3 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 输出 2 (Nm): 2 – 3

  • 拧紧扭矩 - 输出 3 (Nm): 2 – 3

  • 拧紧扭矩 - 输出 1 (in-lbs): 31 – 44

  • 拧紧扭矩 - 主电路 (Nm): 19 – 21

  • DIN 轨道安装类型 : TH35-15, TH35-7.5

  • 拧紧扭矩 - 输出 1 (Nm): 3.5 – 5

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 线径 (mm²): 95

  • 线径 (AWG): 3/0

  • 产品高度 : 96 mm [ 3.386 in ]

  • 产品宽度 : 46 mm [ 1.623 in ]

  • 产品深度 : 60 mm [ 2.116 in ]

  • 产品间距 : 46 mm [ 1.81 in ]

  • 工具尺寸 - 主电路 : 6 mm [ .236 in ]

  • 导线剥离长度 - 输出 2 : 11 mm [ .43 in ]

  • 孔直径 - 主电路 : 15.3 mm [ .602 in ]

  • 工具尺寸 - 输出 1 : 5.5 mm [ .217 in ]

  • 输出 3 容量 - 1 个绝缘插针 (mm²): 2.5 – 10

  • 输出 1 容量 - 1 根刚性多股线 (mm²): 2.5 – 35

  • 孔直径 - 输出 2 : 6.5 mm [ .256 in ]

  • 孔直径 - 输出 1 : 8.7 mm [ .342 in ]

  • 导线剥离长度 - 输出 3 : 11 mm [ .43 in ]

  • 工具尺寸 - 输出 2 : 4 mm [ .157 in ]

  • 导线剥离长度 - 主电路 : 28 mm [ 1.102 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 35 – 95

  • 输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 4

  • 输出 3 容量 - 1 根刚性多股线 (mm²): 2.5 – 10

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (kcmil): 66 – 250

  • 导线剥离长度 - 输出 1 : 11 mm [ .43 in ]

  • 输出 2 容量 - 1 根刚性多股线 (AWG): 14 – 6

  • 工具尺寸 - 输出 3 : 4 mm [ .157 in ]

  • 输出 1 容量 - 1 根刚性多股线 (AWG): 14 – 2

  • 输出 3 容量 - 1 根刚性多股线 (AWG): 14 – 8

  • 孔直径 - 输出 3 : 5.7 mm [ .224 in ]

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 35 – 120

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 2 – 000

  • 输出 2 容量 - 1 个绝缘插针 (AWG): 14 – 6

  • 输出 2 容量 - 1 根刚性多股线 (mm²): 2.5 – 16

  • 输出 2 容量 - 1 个绝缘插针 (mm²): 2.5 – 16

  • 输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 25

  • 输出 3 容量 - 1 个绝缘插针 (AWG): 14 – 8

使用环境

  • 工作温度范围 : -55 – 110 °C [ -67 – 230 °F ]

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP10

  • 工具 - 输出 3 : 平头螺丝刀

  • 工具 - 主电路 : 内六角扳手

  • 工具 - 输出 1 : 平头螺丝刀

  • 工具 - 输出 2 : 平头螺丝刀
