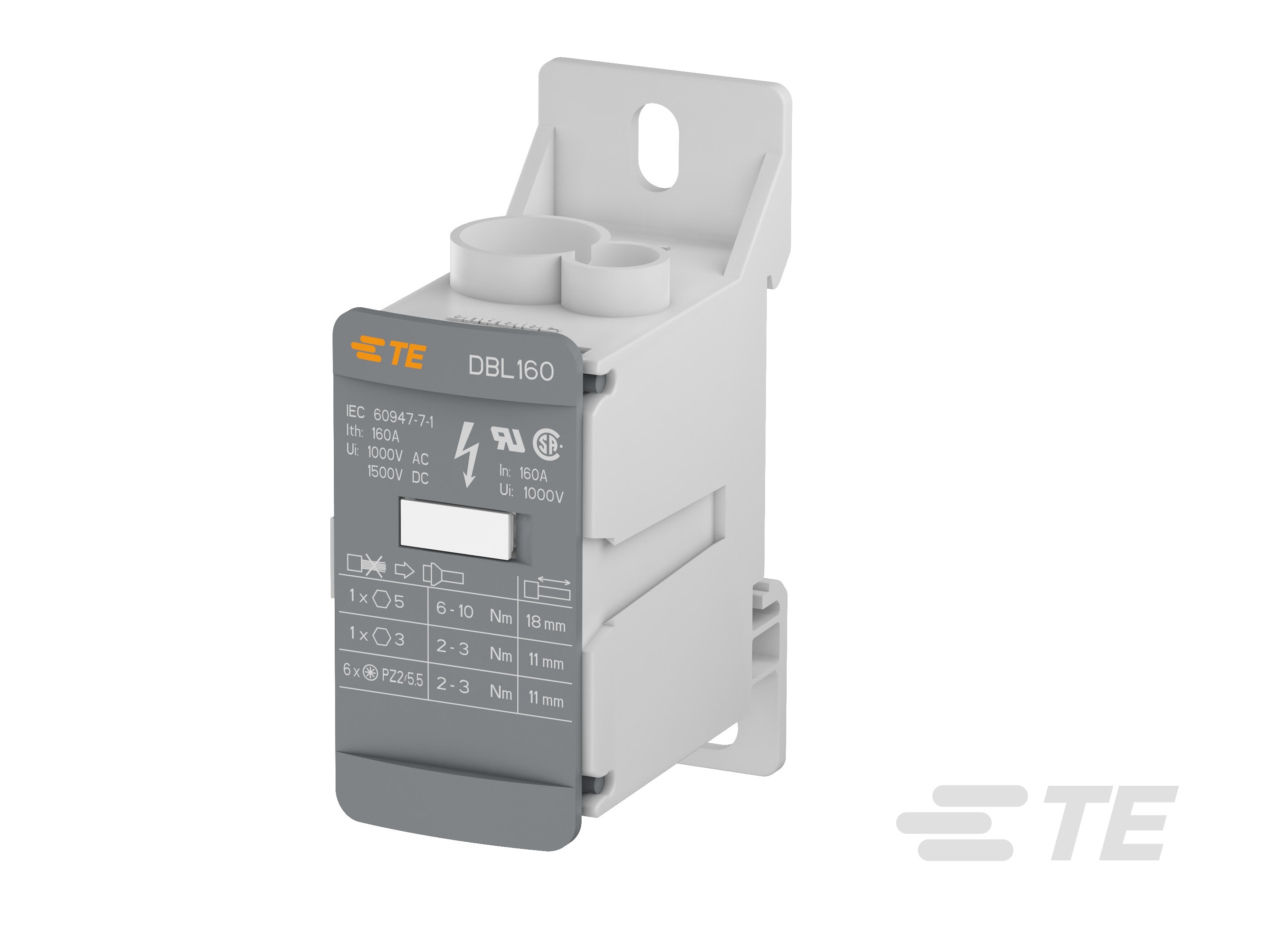

1SNL316010R0000
1 Pole, 160 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
1SNL316010R0000
1 Pole, 160 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
-
- ENTRELEC
- TE 内部编号 1SNL316010R0000
- TE 内部产品描述 DBL160
- 所有 DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)
-
极数 : 1
-
额定电流 (IEC) (A): 160
-
额定电流 (UL) (A): 160
-
位数 : 8
-
端子额定电流（最大值） (A): 160
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNL316010R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNL316010R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNL316010R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNL316010R0000_A.3d_stp.zip 英文版本
数据表/目录页
- ENTRELEC DBL Power Distribution Blocks Catalogue FRE_CS_1-1773959-2_2002.pdf 法语
- ENG_CS_1-1773959-2_2002.pdf 英文版本
- ENG_CS_entrelec-compact-power-blocks_2405.pdf 英文版本
- DBL160 ENG_DS_1SNL316010R0000_A.pdf 英文版本
- DBL Power-Distribution-Blocks ENG_DS_DBL-power-distribution-blocks-DS_2204.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- ENTRELEC Compact Power Block ENG_DS_entrelec-compact-power-block_2405.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf 法语
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英文版本
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日语
机构认证
- CE 符合性声明 ENG_AAD_1SND225005U1001_A.pdf 英文版本
- CSA 认证 ENG_AAD_COC_70041177_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
块功能 : 穿舱
-
电路数 : 1
-
极数 - 主电路 : 1
-
极数 - 输出 1 : 1
-
极数 - 输出 2 : 6
-
级数 : 1
-
极数 : 1
-
位数 : 8
电气特征
-
额定短路电流 (kA): 100
-
额定短时承受电流 @ 1s (A): 6000
-
额定电压 (IEC) (VAC): 1000
-
额定电压 (IEC) (VDC): 1500
-
额定电压 (CSA) (V): 1000
-
介质耐压（最大值） (V): 2200
-
输入电流（最大值） (A): 160
-
冲击耐受电压额定值 (IEC) (V): 8000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000
-
额定峰值承受电流 (kA): 30
-
功率损耗 (W): 5.12
-
额定电流 (IEC) (A): 160
-
额定电流 (UL) (A): 160
主体特性
-
主要产品颜色 : 灰色
-
产品重量 : 120 g [ 4.233 oz ]
接触件特性
-
端子额定电流（最大值） (A): 160
端接特性
-
线缆端接方法 : 螺钉
机械附件
-
拧紧扭矩 - 输出 1 (in-lbs): 18 – 26.5
-
拧紧扭矩 - 输出 1 (Nm): 2 – 3
-
拧紧扭矩 - 主电路 (in-lbs): 53 – 88
-
拧紧扭矩 - 主电路 (Nm): 6 – 10
-
拧紧扭矩 - 输出 2 (Nm): 2 – 3
-
拧紧扭矩 - 输出 2 (in-lbs): 18 – 26.5
-
DIN 轨道安装类型 : TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
线径 (AWG): 1/0
-
线径 (mm²): 50
-
工具尺寸 - 主电路 : 5 mm [ .197 in ]
-
导线剥离长度 - 输出 2 : 11 mm [ .43 in ]
-
产品高度 : 75 mm [ 2.645 in ]
-
产品宽度 : 28.2 mm [ .995 in ]
-
主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 16 – 50
-
导线剥离长度 - 输出 1 : 11 mm [ .43 in ]
-
主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 6 – 0
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG): 6 – 00
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 16 – 70
-
孔直径 - 主电路 : 11.8 mm [ .465 in ]
-
孔直径 - 输出 1 : 6.8 mm [ .267 in ]
-
孔直径 - 输出 2 : 6.5 mm [ .256 in ]
-
产品间距 : 28.2 mm [ 1.11 in ]
-
产品深度 : 50.7 mm [ 1.788 in ]
-
输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 6
-
工具尺寸 - 输出 2 : 5.5 mm [ .217 in ]
-
输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 16
-
导线剥离长度 - 主电路 : 18 mm [ .709 in ]
-
输出 2 容量 - 1 个绝缘插针 (AWG): 14 – 6
-
工具尺寸 - 输出 1 : 3 mm [ .118 in ]
-
输出 2 容量 - 1 个绝缘插针 (mm²): 2.5 – 16
-
输出 1 容量 - 1 根刚性多股线 (AWG): 10 – 6
-
输出 1 容量 - 1 根刚性多股线 (mm²): 6 – 16
-
输出 2 容量 - 1 根刚性多股线 (AWG): 14 – 6
-
输出 2 容量 - 1 根刚性多股线 (mm²): 2.5 – 16
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
工具 - 输出 1 : 内六角扳手
-
工具 - 输出 2 : 正极驱动平头螺丝刀
-
工具 - 主电路 : 内六角扳手
-
IP 等级 : IP10
