1SNL312510R0000

1 Pole, 115 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

全部查看 DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)

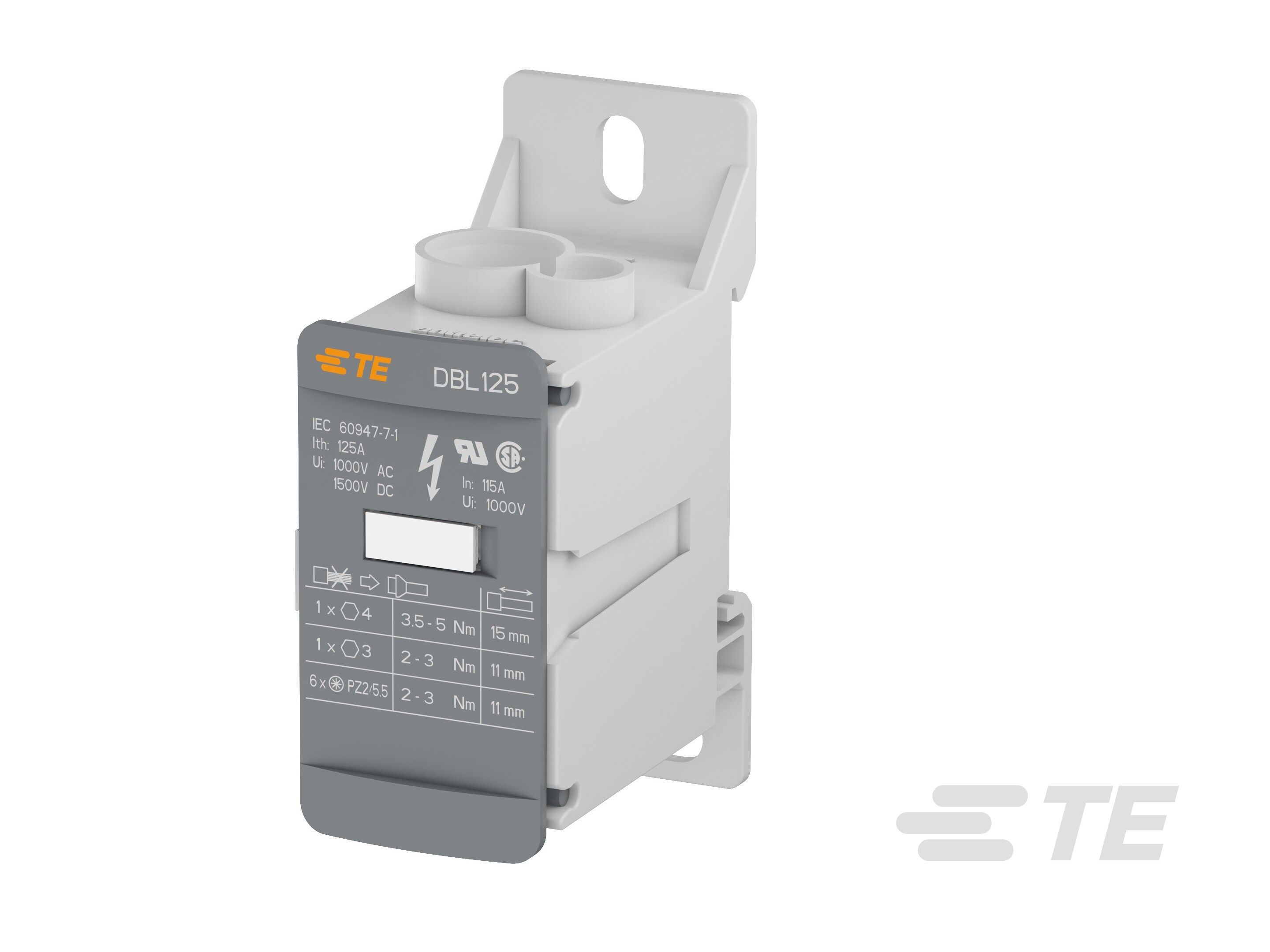

DBL125-1SNL312510R0000

1SNL312510R0000

1 Pole, 115 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

全部查看  DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)
    • ENTRELEC
  • TE 内部编号 1SNL312510R0000
  • TE 内部产品描述 DBL125

  • 极数 : 1

  • 额定电流 (IEC) (A): 125

  • 额定电流 (UL) (A): 115

  • 位数 : 8

  • 端子额定电流（最大值） (A): 125

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

结构特性

  • 块功能 : 穿舱

  • 电路数 : 1

  • 极数 - 主电路 : 1

  • 极数 - 输出 1 : 1

  • 极数 - 输出 2 : 6

  • 级数 : 1

  • 极数 : 1

  • 位数 : 8

电气特征

  • 额定短路电流 (kA): 100

  • 额定短时承受电流 @ 1s (A): 4200

  • 额定电压 (IEC) (VAC): 1000

  • 额定电压 (IEC) (VDC): 1500

  • 额定电压 (CSA) (V): 1000

  • 介质耐压（最大值） (V): 2200

  • 输入电流（最大值） (A): 125

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000

  • 额定峰值承受电流 (kA): 30

  • 功率损耗 (W): 4

  • 额定电流 (IEC) (A): 125

  • 额定电流 (UL) (A): 115

主体特性

  • 主要产品颜色 : 灰色

  • 产品重量 : 122 g [ 4.304 oz ]

接触件特性

  • 端子额定电流（最大值） (A): 125

端接特性

  • 线缆端接方法 : 螺钉

机械附件

  • 拧紧扭矩 - 输出 1 (in-lbs): 18 – 26.5

  • 拧紧扭矩 - 输出 1 (Nm): 2 – 3

  • 拧紧扭矩 - 主电路 (in-lbs): 31 – 44

  • 拧紧扭矩 - 主电路 (Nm): 3.5 – 5

  • 拧紧扭矩 - 输出 2 (Nm): 2 – 3

  • 拧紧扭矩 - 输出 2 (in-lbs): 18 – 26.5

  • DIN 轨道安装类型 : TH35-15 | TH35-7.5

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 线径 (AWG): 2

  • 线径 (mm²): 35

  • 工具尺寸 - 主电路 : 4 mm [ .157 in ]

  • 导线剥离长度 - 输出 2 : 11 mm [ .43 in ]

  • 产品高度 : 75 mm [ 2.645 in ]

  • 产品宽度 : 28.2 mm [ .995 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 10 – 35

  • 导线剥离长度 - 输出 1 : 11 mm [ .43 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 8 – 2

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG): 8 – 2

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 10 – 35

  • 孔直径 - 主电路 : 9.8 mm [ .386 in ]

  • 孔直径 - 输出 1 : 6.8 mm [ .267 in ]

  • 孔直径 - 输出 2 : 6.5 mm [ .256 in ]

  • 产品间距 : 28.2 mm [ 1.11 in ]

  • 产品深度 : 50.7 mm [ 1.788 in ]

  • 工具尺寸 - 输出 2 : 5.5 mm [ .217 in ]

  • 输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 6

  • 输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 16

  • 导线剥离长度 - 主电路 : 15 mm [ .591 in ]

  • 输出 2 容量 - 1 个绝缘插针 (AWG): 14 – 6

  • 工具尺寸 - 输出 1 : 3 mm [ .118 in ]

  • 输出 2 容量 - 1 个绝缘插针 (mm²): 2.5 – 16

  • 输出 1 容量 - 1 根刚性多股线 (AWG): 10 – 6

  • 输出 1 容量 - 1 根刚性多股线 (mm²): 6 – 16

  • 输出 2 容量 - 1 根刚性多股线 (AWG): 14 – 6

  • 输出 2 容量 - 1 根刚性多股线 (mm²): 2.5 – 16

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 工具 - 输出 1 : 内六角扳手

  • 工具 - 输出 2 : 正极驱动平头螺丝刀

  • 工具 - 主电路 : 内六角扳手

  • IP 等级 : IP20
