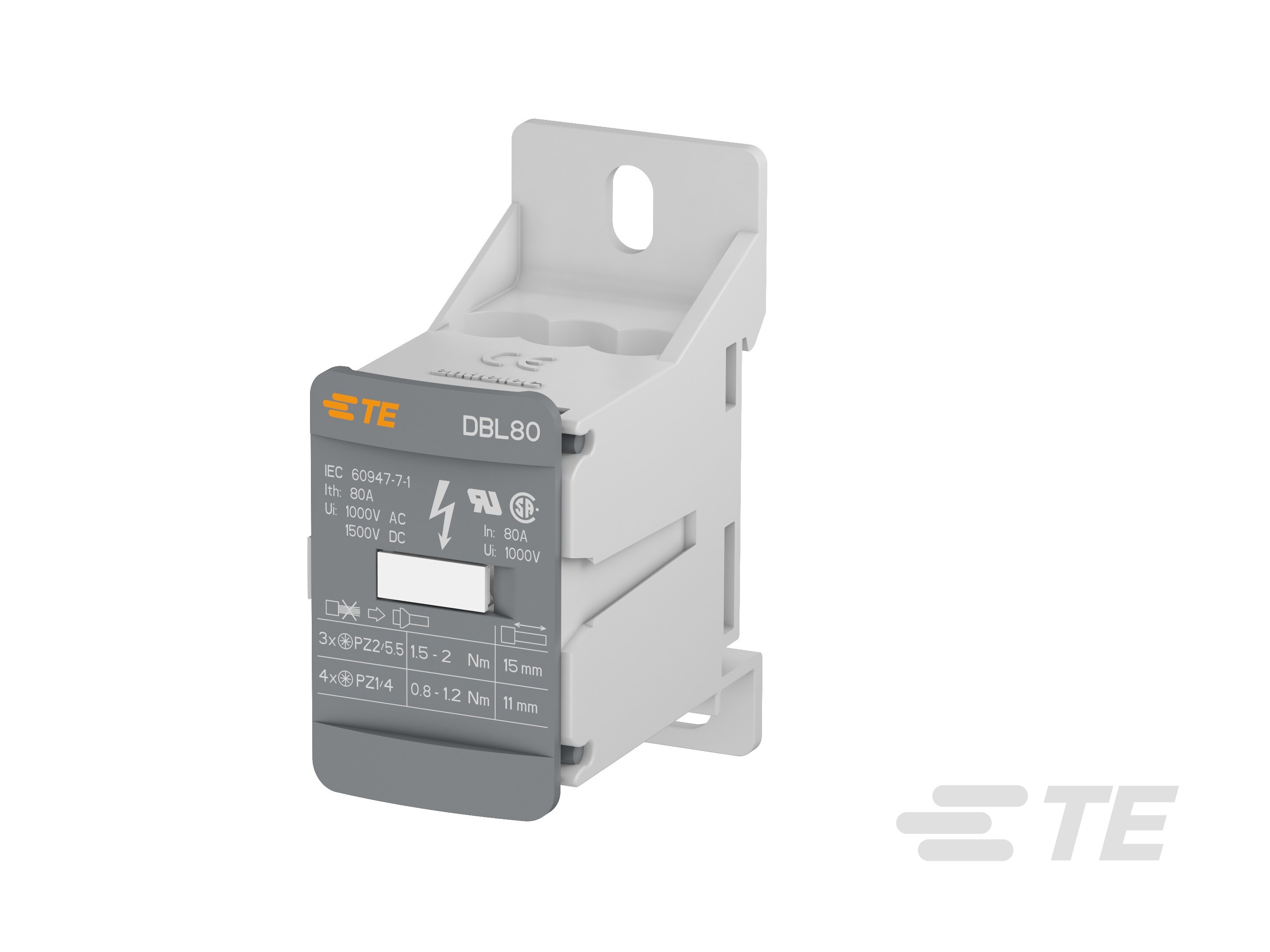

1SNL308010R0000
1 Pole, 80 A Current Rating (UL), 7 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
1SNL308010R0000
1 Pole, 80 A Current Rating (UL), 7 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
-
- ENTRELEC
- TE 内部编号 1SNL308010R0000
- TE 内部产品描述 DBL80
- 所有 DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)
-
极数 : 1
-
额定电流 (IEC) (A): 80
-
额定电流 (UL) (A): 80
-
位数 : 7
-
端子额定电流（最大值） (A): 80
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNL308010R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNL308010R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNL308010R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNL308010R0000_A.3d_stp.zip 英文版本
数据表/目录页
- ENTRELEC DBL Power Distribution Blocks Catalogue FRE_CS_1-1773959-2_2002.pdf 法语
- ENG_CS_1-1773959-2_2002.pdf 英文版本
- ENG_CS_entrelec-compact-power-blocks_2405.pdf 英文版本
- DBL Power-Distribution-Blocks ENG_DS_DBL-power-distribution-blocks-DS_2204.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- DBL80 ENG_DS_1SNL308010R0000_B1.pdf 英文版本
- ENTRELEC Compact Power Block ENG_DS_entrelec-compact-power-block_2405.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf 法语
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英文版本
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日语
机构认证
- CE 符合性声明 ENG_AAD_1SND225005U1001_A.pdf 英文版本
- CSA 认证 ENG_AAD_COC_70041177_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
块功能 : 穿舱
-
电路数 : 1
-
极数 - 主电路 : 3
-
极数 - 输出 1 : 4
-
级数 : 1
-
极数 : 1
-
位数 : 7
电气特征
-
额定短路电流 (kA): 100
-
额定短时承受电流 @ 1s (A): 1920
-
额定电压 (IEC) (VAC): 1000
-
额定电压 (IEC) (VDC): 1500
-
额定电压 (CSA) (V): 1000
-
介质耐压（最大值） (V): 2200
-
输入电流（最大值） (A): 80
-
冲击耐受电压额定值 (IEC) (V): 8000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000
-
额定峰值承受电流 (kA): 27
-
功率损耗 (W): 2.56
-
额定电流 (IEC) (A): 80
-
额定电流 (UL) (A): 80
主体特性
-
主要产品颜色 : 灰色
-
产品重量 : 70 g [ 2.469 oz ]
接触件特性
-
端子额定电流（最大值） (A): 80
端接特性
-
线缆端接方法 : 螺钉
机械附件
-
拧紧扭矩 - 输出 1 (in-lbs): 7.2 – 10.8
-
拧紧扭矩 - 输出 1 (Nm): .8 – 1.2
-
拧紧扭矩 - 主电路 (in-lbs): 13.5 – 18
-
拧紧扭矩 - 主电路 (Nm): 1.5 – 2
-
DIN 轨道安装类型 : TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
线径 (AWG): 4
-
线径 (mm²): 16
-
工具尺寸 - 主电路 : 5.5 mm [ .216 in ]
-
产品高度 : 66 mm [ 2.328 in ]
-
产品宽度 : 28.4 mm [ 1.002 in ]
-
主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 2.5 – 16
-
导线剥离长度 - 输出 1 : 11 mm [ .43 in ]
-
主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 14 – 6
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG): 14 – 4
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 2.5 – 16
-
孔直径 - 主电路 : 6.6 mm [ .256 in ]
-
孔直径 - 输出 1 : 4.5 mm [ .177 in ]
-
产品间距 : 28.4 mm [ 1.11 in ]
-
产品深度 : 50.2 mm [ 1.771 in ]
-
输出 1 容量 - 1 个绝缘插针 (AWG): 14 – 10
-
输出 1 容量 - 1 个绝缘插针 (mm²): 2.5 – 6
-
导线剥离长度 - 主电路 : 15 mm [ .591 in ]
-
工具尺寸 - 输出 1 : 4 mm [ .157 in ]
-
输出 1 容量 - 1 根刚性多股线 (AWG): 14 – 10
-
输出 1 容量 - 1 根刚性多股线 (mm²): 2.5 – 6
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
工具 - 输出 1 : 平头螺丝刀
-
工具 - 主电路 : 平头螺丝刀
-
IP 等级 : IP20
