1SNG613005R0000

有效

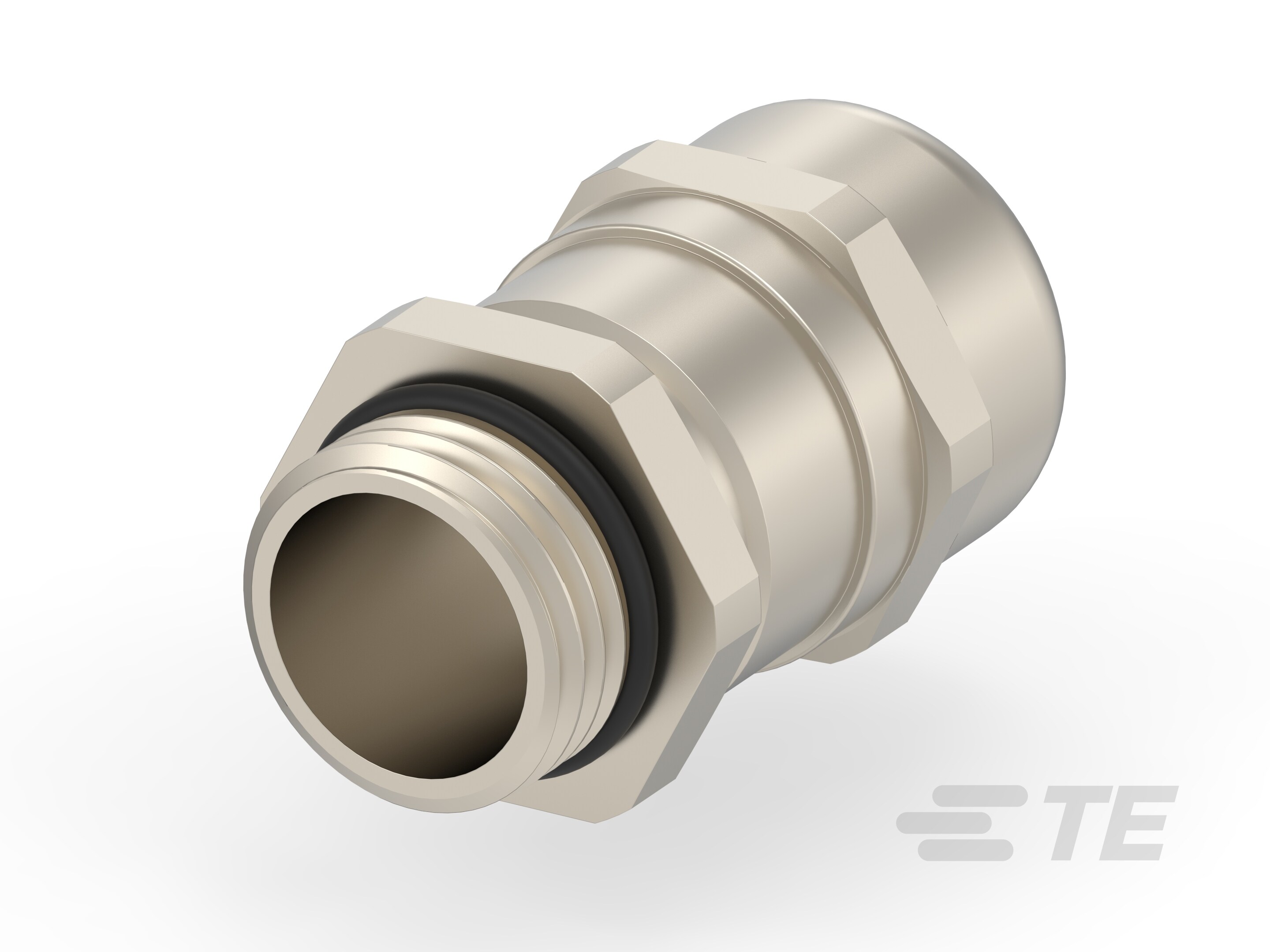

Cable Gland, Standard EMC, Brass, 5. – 10. mm Clamping Range, Nickel, IP68

EM-EMC2-M16-MET-C-1SNG613005R0000

1SNG613005R0000

有效

Cable Gland, Standard EMC, Brass, 5. – 10. mm Clamping Range, Nickel, IP68

- ENTRELEC

TE 内部编号 1SNG613005R0000
TE 内部产品描述 EM-EMC2-M16-MET-C
所有 EMC Cable Gland (EMC2) (44)

电缆密封套产品类型 : 电缆压盖
电缆密封套和附件种类 : 标准 EMC
主要产品材料 : 黄铜
夹持直径范围 (mm): 5. – 10.
主要产品电镀材料 : 镍

查看所有特性

文档

产品图纸

M-EMC2-GLAND ENG_CD_1SNP061361-0100_A.pdf 英文版本

CAD 文件

3D PDF 3D_CVM_CVM_1SNG613005R0000_A.pdf 3D
下载查看 ENG_CVM_CVM_1SNG613005R0000_A.2d_dxf.zip 英文版本
ENG_CVM_CVM_1SNG613005R0000_A.3d_igs.zip 英文版本
ENG_CVM_CVM_1SNG613005R0000_A.3d_stp.zip 英文版本

数据表/目录页

Catalog - ENTRELEC Cable Glands ENG_CS_cs-entrelec-cable-glands_2204.pdf 英文版本

机构认证

UL ENG_AAD_UL_CERT_ML_E199260_E528027_20220629_C1_1.pdf 英文版本
ENG_AAD_UL_CERT_ML_E199260_E528027_20220623_C1_1.pdf 英文版本

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

电缆密封套产品类型 : 电缆压盖
电缆密封套和附件种类 : 标准 EMC
可密封 : 是

主体特性

主要产品材料 : 黄铜
主要产品电镀材料 : 镍

尺寸

夹持直径范围 (mm): 5. – 10.
外螺纹尺寸 : M16 x 1.5
螺纹长度 (mm): 6.5

使用环境

工作温度范围 : -20 – 100 °C [ -4 – 212 °F ]

行业标准

UL 阻燃性等级 : UL 94V-2
IP 等级 : IP68

包装特性

封装方法 : Bag
