1971743-1

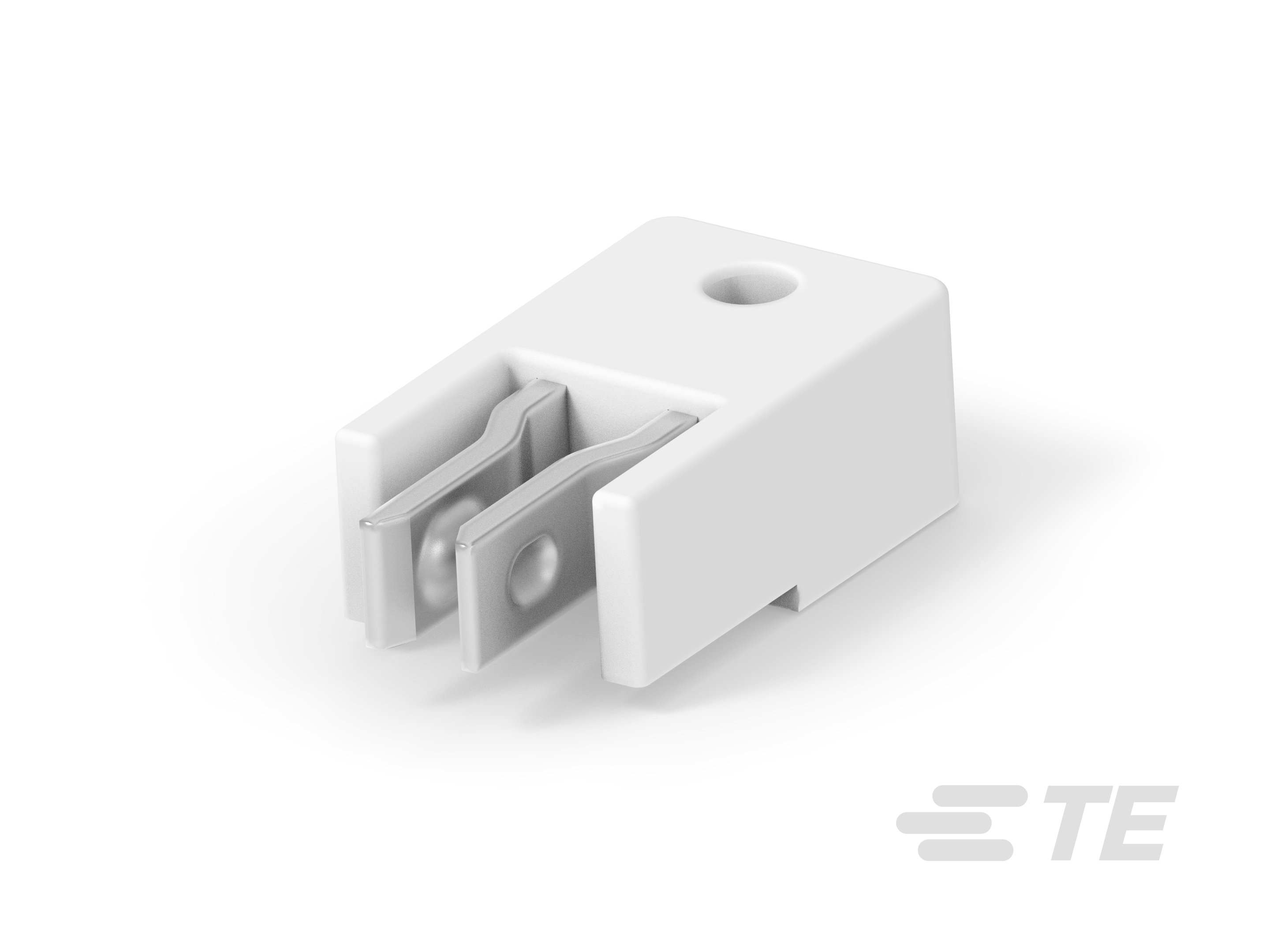

PCB Mount Receptacle, Right Angle, Board-to-Board, 1 Position, Tin (Sn), Surface Mount, Signal, Natural, Tape & Reel
1971743-1
PCB Mount Receptacle, Right Angle, Board-to-Board, 1 Position, Tin (Sn), Surface Mount, Signal, Natural, Tape & Reel
-
- LUMAWISE
- TE 内部编号 1971743-1
- TE 内部产品描述 1P female slim board to board connector
-
PCB 连接器组件类型 : PCB 安装母端
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 1
-
行数 : 1
文档
产品图纸
- 1P FEMALE CONNECTOR FOR B-B ENG_CD_1971743_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1971743-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_1971743-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1971743-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_1971743-1_A1.2d_dxf.zip 英文版本
数据表/目录页
- 7-1773456-9_Mini_Herm ENG_DS_7-1773456-9_Mini_Herm_0217.pdf 英文版本
- 7-1773456-9_Mini_Herm CHI_DS_7-1773456-9_Mini_Herm_0217.pdf
产品规格
- 应用规格 ENG_SS_114-106074_A.pdf 英文版本
机构认证
- Mini Hermaphroditic Connectors ENG_AAD_TUV_MK_69254566_0001_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_20100409_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器组件类型 : PCB 安装母端
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 直角
-
位数 : 1
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子接合区域电镀材料厚度 (µm): 2 – 5
-
端子接触部电镀材料表面涂层 : 哑光
-
端子制造 : 冲压成形
-
PCB 端子端接区域电镀材料 : 锡
-
PCB 端子端接区域电镀材料厚度 : 2 – 6 µm [ 78.74 – 251 µin ]
-
端子接触部电镀材料 : 锡 (Sn)
-
端子类型 : 母端
-
端子额定电流（最大值） (A): 3
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合固定类型 : 接触件摩擦
-
接合固定 : 不带
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP（液晶聚合物）
尺寸
-
连接器长度 : 5.9 mm [ .232 in ]
-
连接器高度 (in): .079
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : UL 1977, UL E28476
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装
