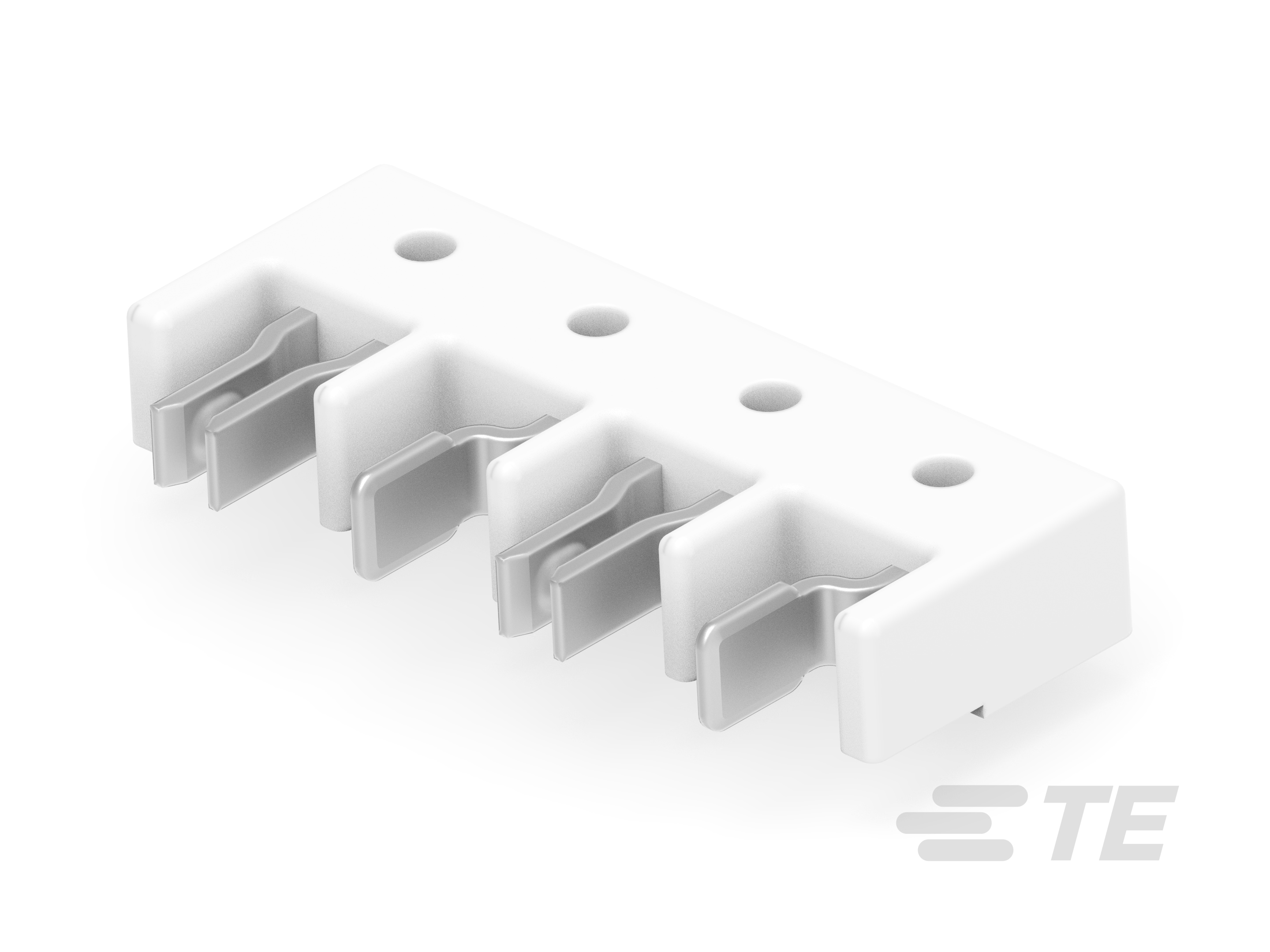

Mini Hermaphroditic Connectors

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头, PCB 安装无极性连接器, PCB 安装母端

• 连接器系统  板对板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 板对板配置  共面

• 可堆叠  否

• 连接器端子负载状态  满载

• PCB 安装方向  水平, 直角

• 位数  1, 2, 4, 6

• 行数  1

• 介质耐压（最大值） (VAC) 300

• 介质耐压（最大值） (VDC) 300

• 工作电压 (VDC) 300

• 工作电压 (VAC) 300

• 主要产品颜色  土黄色

• PCB 端子端接区域电镀材料厚度  2 – 6 µm [ 78.74 – 251 µin ]

• 对接公端厚度 (mm) .3

• 对接公端厚度 (in) .011, .012

• 端子基材  铜合金

• 端子接合区域电镀材料厚度 (µm) 3.81 – 7.62, 2 – 5

• PCB 端子端接区域电镀材料  锡

• 端子底板材料  镍

• 端子布局  直插式

• 端子制造  冲压成形

• 对接公端宽度  1.55 mm [ .061 in ]

• 端子接触部电镀材料表面涂层  哑光

• 端子接触部电镀材料  锡 (Sn)

• 端子类型  刀鞘天线, 无极性, 母端

• 端子额定电流（最大值） (A) 3

• 矩形端接柱体和尾部宽度  .7 mm [ .028 in ]

• 矩形端接柱体和尾部厚度  .3 mm [ .011 in ]

• PCB 端接方法  表面贴装

• 接合固定  不带

• PCB 安装对准类型  无, 钉子

• 接合固定类型  接触件摩擦

• PCB 安装固定  不带

• PCB 安装对准  不带, 带有

• 连接器安装类型  板安装

• 接合对准  不带

• 外壳材料  LCP

• 中心线（间距） (mm) 3, 4

• PCB 厚度（建议）  1.57 mm [ .062 in ]

• 连接器长度  5.9 mm [ .232 in ]

• 连接器高度 (in) .079

• 壳体温度额定值  高

• 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 电路应用  Signal, 电源

• 与已批准的标准产品兼容  CSA LR7189, UL 1977, UL E28476

• 与机构/标准产品兼容  CSA, UL

• UL 阻燃性等级  UL 94V-0

• 封装方法  卷带包装
