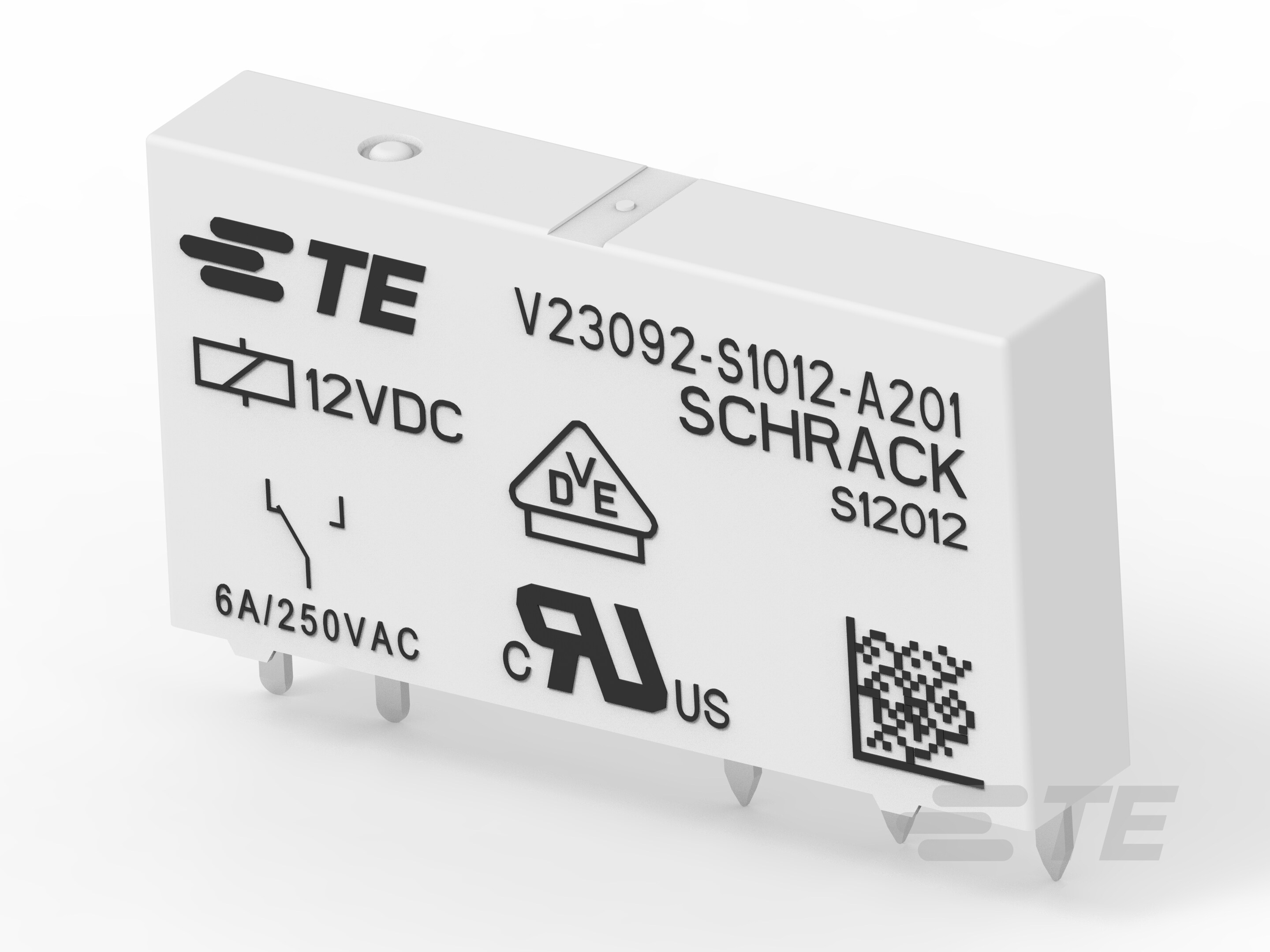

Name: V23092-S1012-A201
Brand: SCHRACK

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

线圈特性 : UL 线圈绝缘类 F
端子极数 : 1
端子排列方式 : 1 Form C SPDT-CO

电气特征

主体特性

产品重量 : 6 g [ .2116 oz ]
外壳类型 : 支持抗焊剂自动焊接且可清洗

接触件特性

端子材料 : AgSnO2
端子电镀材料 : 金

端接特性

干线端接和连接类型 : 插座插针
线圈端接和连接类型 : 插座插针

机械附件

产品安装类型 : 插座安装

尺寸

产品高度 : 15 mm [ .59 in ]
产品长度 : 28 mm [ 1.102 in ]
产品宽度 : 5 mm [ .197 in ]
端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

使用环境

环境保护类别 : RTIII
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 单稳态
电流类型 : DC

包装特性

封装方法 : Tube | 盒和管

其他

端子电流类 (A): >5 – ≤10
线圈功率额定值类 (W): >.15 – ≤.2
高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]
长度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]
宽度类（机械） : ≤7 mm [ ≤.276 in ]

1956024-1

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 12 VDC Coil Voltage, SCHRACK Slimline PCB Relay SNR

1956024-1

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 12 VDC Coil Voltage, SCHRACK Slimline PCB Relay SNR

继电器和接触器类型 : 通用功率继电器

线圈励磁系统 : 单稳态

端子排列方式 : 1 Form C SPDT-CO

电流类型 : DC

触点额定电流 (A): 6

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

线圈特性 : UL 线圈绝缘类 F

端子极数 : 1

端子排列方式 : 1 Form C SPDT-CO

电气特征

线圈电阻 (Ω): 848

端子开关负载（最小值） : 100mA @ 12V

端子开关电压（最大值） (VAC): 400

端子极限断开电流 (A): 6

端子极限连续电流 (A): 10

端子极限关合电流 (A): 10

端子极限短时电流 (A): 6

触点额定电流 (A): 6

线圈电压额定值 (VDC): 12

端子电压额定值 (VAC): 250

线圈功率额定值（直流） (W): .17

端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

产品重量 : 6 g [ .2116 oz ]

外壳类型 : 支持抗焊剂自动焊接且可清洗

接触件特性

端子材料 : AgSnO2

端子电镀材料 : 金

端接特性

干线端接和连接类型 : 插座插针

线圈端接和连接类型 : 插座插针

机械附件

产品安装类型 : 插座安装

尺寸

产品高度 : 15 mm [ .59 in ]

产品长度 : 28 mm [ 1.102 in ]

产品宽度 : 5 mm [ .197 in ]

端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

使用环境

环境保护类别 : RTIII

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 单稳态

电流类型 : DC

包装特性

封装方法 : Tube | 盒和管

其他

端子电流类 (A): >5 – ≤10

线圈功率额定值类 (W): >.15 – ≤.2

高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]

长度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]

宽度类（机械） : ≤7 mm [ ≤.276 in ]
