1934985-1

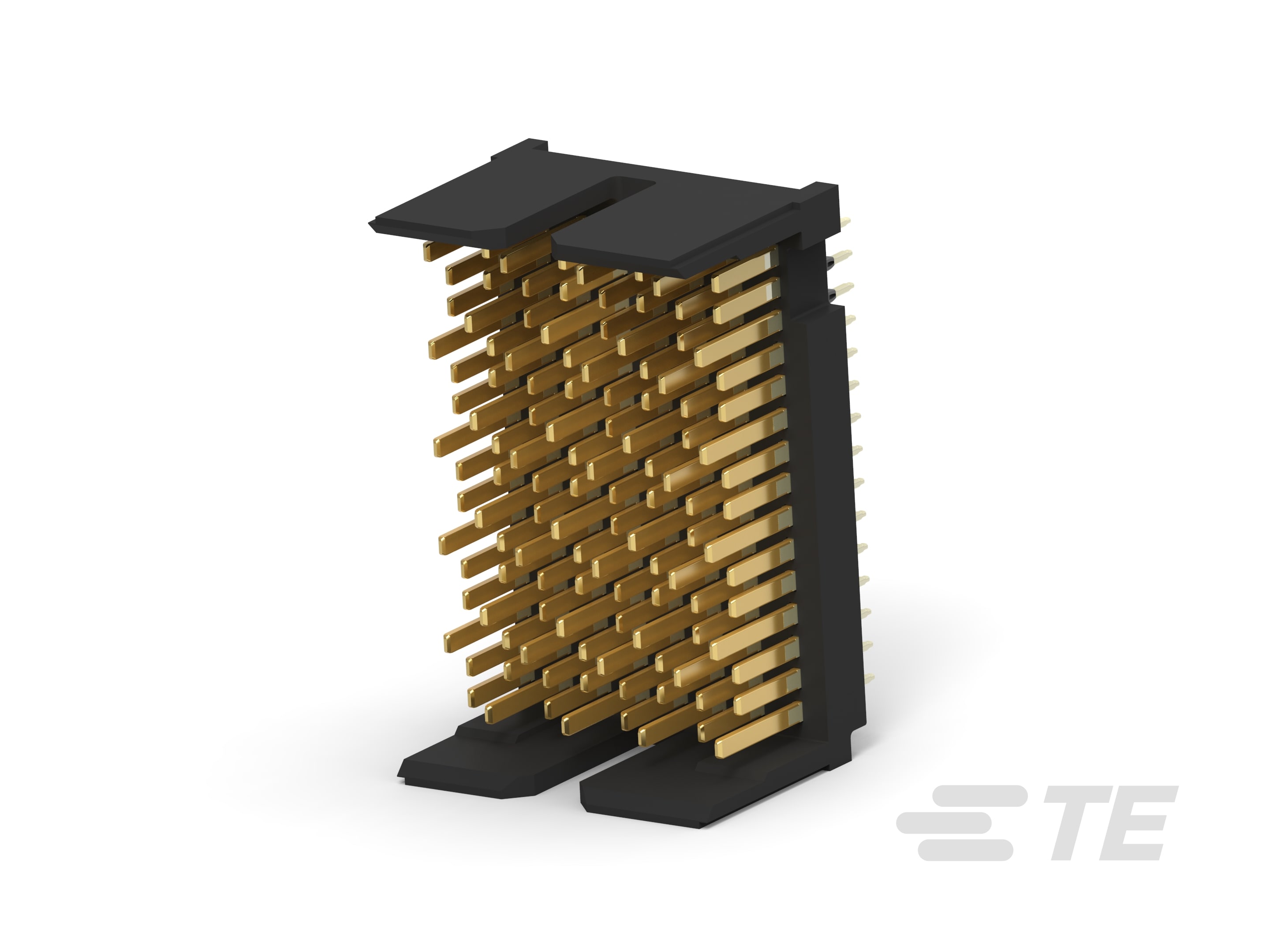

120 Position High Speed Backplane Connector, 5 Row, 8 Column, PCB Mount Header, Vertical, Fully Shrouded, 1.9 mm [.075 in] Centerline, Z-PACK TinMan
1934985-1
120 Position High Speed Backplane Connector, 5 Row, 8 Column, PCB Mount Header, Vertical, Fully Shrouded, 1.9 mm [.075 in] Centerline, Z-PACK TinMan
-
- Z-PACK
- Z-PACK TinMan
- TE 内部编号 1934985-1
- TE 内部产品描述 5pr 8 col vert hdr assy no wall 85 ohm
-
位数 : 120
-
行间距 : 1.4 mm [ .055 in ]
-
接合对准 : 带有
-
接合对准类型 : 引导槽
-
行数 : 5
文档
产品图纸
- HEADER ASSEMBLY, OPEN ENDED, ENG_CD_1934985_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1934985-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1934985-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1934985-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1934985-1_A.3d_stp.zip 英文版本
数据表/目录页
- 1773095 Z-Pack TinMan 85 ohm High Speed Backplane Connector catalog ENG_CS_1773095_Z-PACK_TINMAN_85_OHM_BCKPLN_CN_0609.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13243_B.pdf 英文版本
- 产品规格 ENG_SS_108-2303-1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装接头
-
护罩种类 : 全部带罩
结构特性
-
背板架构 : 传统背板
-
位数 : 120
-
行数 : 5
-
列数 : 8
-
PCB 安装方向 : 垂直
-
引导位置 : 中心
接触件特性
-
端子额定电流（最大值） (A): .5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 引导槽
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 1.9 mm [ .075 in ]
尺寸
-
行间距 : 1.4 mm [ .055 in ]
使用环境
-
工组温度范围 : -65 – 90 °C [ -85 – 194 °F ]
操作/应用
-
电路应用 : 高速数据
