Name: Tin Man Recpt Assy 4Pair8Column
Brand: Z-PACK

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

连接器系统 : 板对板
连接器和端子端接到 : 印刷电路板
信号排列 : 差分
PCB 连接器类型 : PCB 安装母端
护罩种类 : 不带罩

结构特性

电气特征

阻抗 (Ω): 100
工作电压 (VAC): 250

信号特征

每列的差分对数量 : 4
差分阻抗 (Ω): 100
数据速率 (Gb/s): 10

主体特性

主要产品颜色 : 黑色
屏蔽材料 : 磷青铜

接触件特性

端接特性

端接柱体和尾部长度 : 2.2 mm [ .087 in ]
PCB 端接方法 : 通孔 - 免焊连接

机械附件

壳体特性

外壳材料 : LCP
端壁位置 : 无
有带罩的边数 : 0
中心线（间距） : 1.9 mm [ .075 in ]

尺寸

使用环境

工组温度范围 : -65 – 90 °C [ -85 – 194 °F ]

操作/应用

电路应用 : Signal

行业标准

与已批准的标准产品兼容 : UL E28476
UL 阻燃性等级 : UL 94V-0
与机构/标准产品兼容 : UL

包装特性

封装方法 : Tube, 盒和管

1934222-1

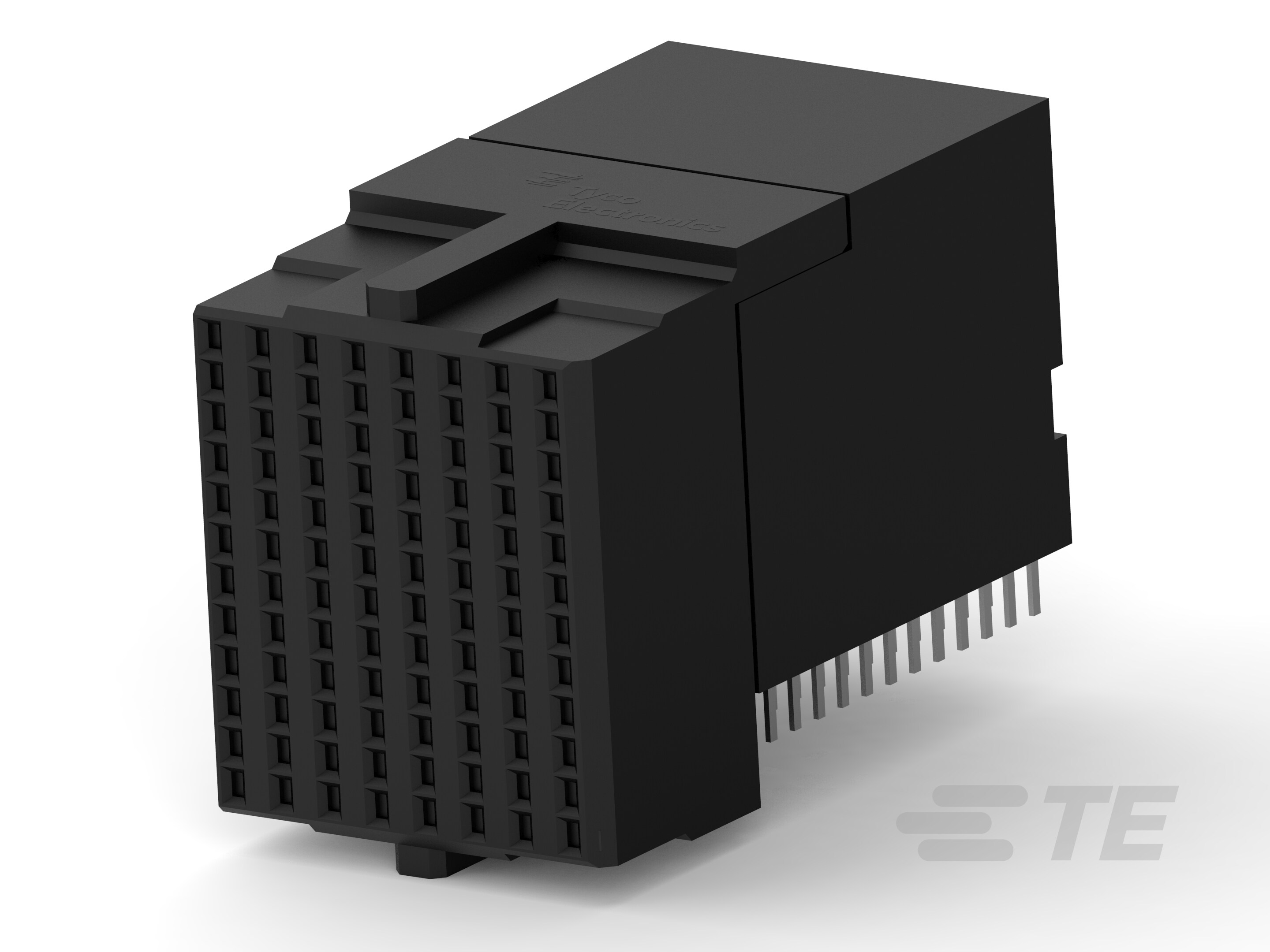

96 Position High Speed Backplane Connector, 12 Row, 8 Column, PCB Mount Receptacle, Right Angle, Unshrouded, Z-PACK TinMan

1934222-1

96 Position High Speed Backplane Connector, 12 Row, 8 Column, PCB Mount Receptacle, Right Angle, Unshrouded, Z-PACK TinMan

位数 : 96

行间距 : 1.4 mm [ .055 in ]

接合对准 : 带有

接合对准类型 : 引导槽

行数 : 12

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器系统 : 板对板

连接器和端子端接到 : 印刷电路板

信号排列 : 差分

PCB 连接器类型 : PCB 安装母端

护罩种类 : 不带罩

结构特性

每列的对数 : 4

可堆叠 : 否

背板架构 : 传统背板

信号位置数量 : 64

线对数量 : 32

位数 : 96

行数 : 12

列数 : 8

PCB 安装方向 : 直角

电气特征

阻抗 (Ω): 100

工作电压 (VAC): 250

信号特征

每列的差分对数量 : 4

差分阻抗 (Ω): 100

数据速率 (Gb/s): 10

主体特性

主要产品颜色 : 黑色

屏蔽材料 : 磷青铜

接触件特性

端子类型 : 母端

PCB 端子端接区域电镀材料 : 锡

端子基材 : 磷青铜

端子接触部电镀材料 : 金 (Au)

端子形状和构造 : 双梁

PCB 端子端接区域电镀材料厚度 : .5 µm [ 20 µin ]

PCB 端子端接区域电镀材料表面涂层 : 哑光

端子额定电流（最大值） (A): .5

端接特性

端接柱体和尾部长度 : 2.2 mm [ .087 in ]

PCB 端接方法 : 通孔 - 免焊连接

机械附件

PCB 安装对准 : 不带

PCB 安装固定类型 : 作用/符合标准的尾

接合固定 : 不带

PCB 安装固定 : 带有

导轨硬件 : 不带

接合对准 : 带有

接合对准类型 : 引导槽

连接器安装类型 : 板安装

壳体特性

外壳材料 : LCP

端壁位置 : 无

有带罩的边数 : 0

中心线（间距） : 1.9 mm [ .075 in ]

尺寸

连接器长度 (mm): 15.35

PCB 孔直径 (mm): .47

连接器高度 (mm): 20.2

PCB 厚度（建议） : 1.57 mm [ .062 in ]

连接器宽度 (mm): 21.61

行间距 : 1.4 mm [ .055 in ]

使用环境

工组温度范围 : -65 – 90 °C [ -85 – 194 °F ]

操作/应用

电路应用 : Signal
