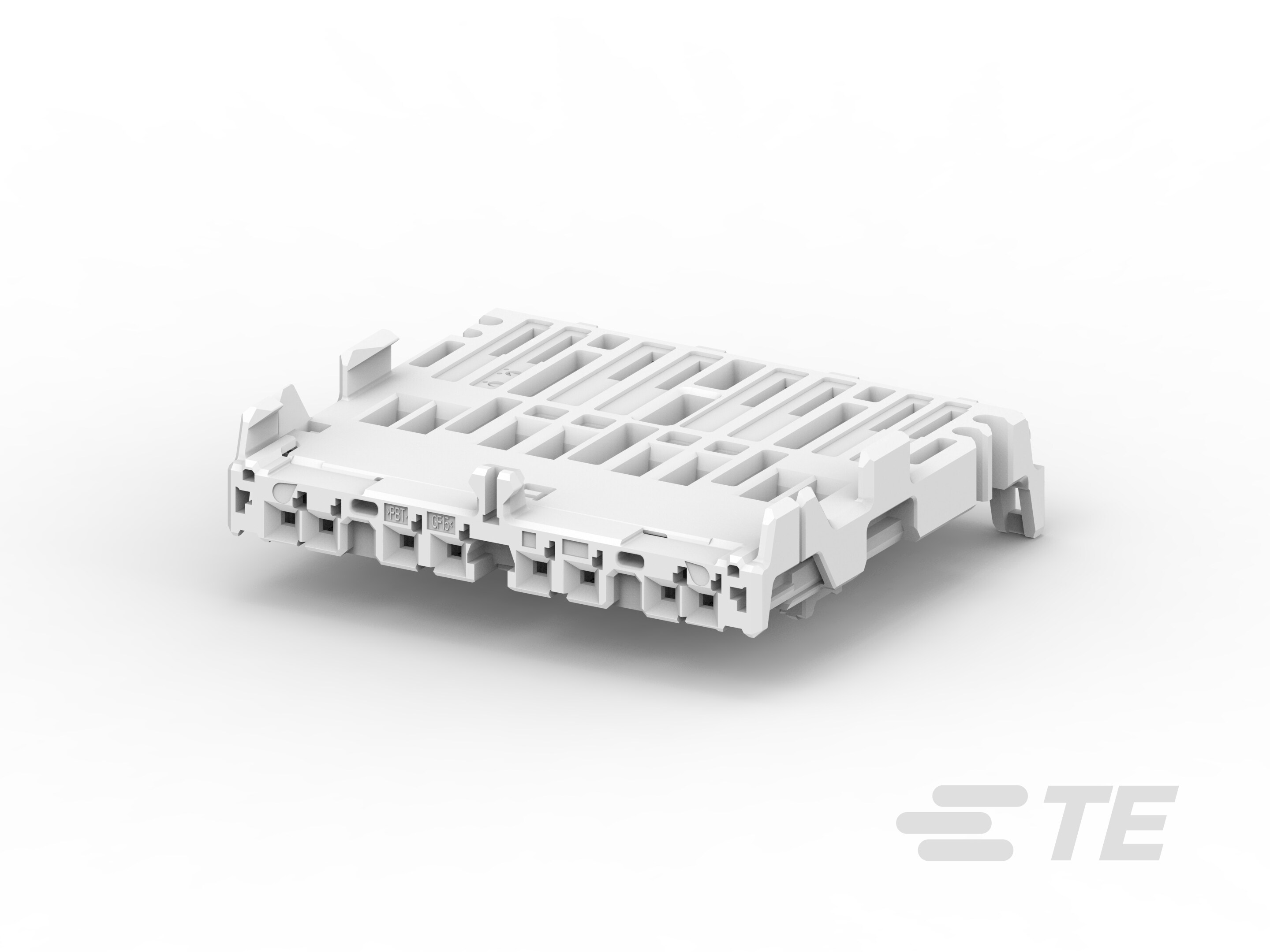

1903988-4
12 V, 8 Position, Automotive Housing for Female Terminals, Wire-to-Board, 1.6 mm [.06 in] Centerline, Natural, Wire & Cable, 0.50 Connector System
1903988-4
12 V, 8 Position, Automotive Housing for Female Terminals, Wire-to-Board, 1.6 mm [.06 in] Centerline, Natural, Wire & Cable, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 1903988-4
- TE 内部产品描述 0.50 SERIES CONN 8POS PLUG HOUSING ASSY
- 所有 .50 连接器系统，连接器壳体 (21)
-
连接器和壳体类型 : 母端子护套
-
位数 : 8
-
可密封 : 否
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
-
行数 : 1
文档
产品图纸
- 0.5 8 POSITION HOUSING ASSEMBLY STACKING TYPE ENG_CD_1903988_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1903988-4_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1903988-4_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1903988-4_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1903988-4_C.3d_stp.zip 英文版本
数据表/目录页
- 0.50 Series Connectors ENG_CS_1654360-1_0.50_Series_Connectors__1208_1654360_050_Series_Connectors.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-78437_B5.pdf 英文版本
- JPN_SS_108-78437-1_B5.pdf 日语
- 合格检测报告 JPN_SS_501-5919_A4.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 1
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm
-
对接公端宽度 : .5 mm [ .02 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 1.6 mm [ .06 in ]
使用环境
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
-
工作温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
