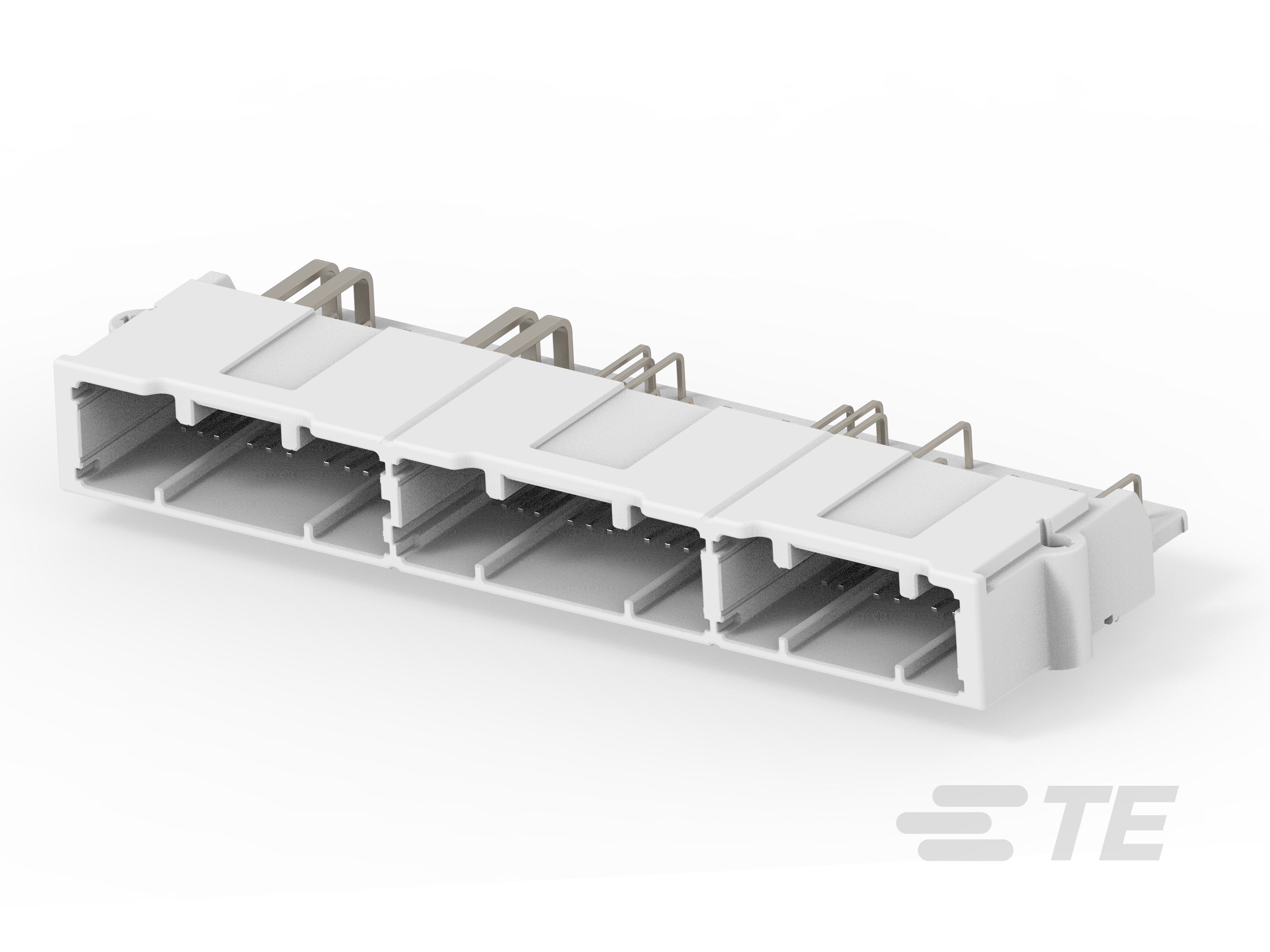

Horizontal, Wire-to-Board, 76 Position, 3 Rows, 1.6mm / 1.8mm / 3.6mm [.071in / .126in / .142in] Centerline, Tin (Sn), 0.50 Connector System
1903965-1
Horizontal, Wire-to-Board, 76 Position, 3 Rows, 1.6mm / 1.8mm / 3.6mm [.071in / .126in / .142in] Centerline, Tin (Sn), 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 1903965-1
- TE 内部产品描述 0.5/1.5 76POS CAP ASSY DIP SCREW
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- 0.5/1.5 HYBRID CONNECTOR DIP TYPE 76POSITION CAP ASSEMBLY (SCREW-TYPE) 日语
- 0.5/1.5 HYBRID CONNECTOR DIP TYPE 76POSITION CAP ASSEMBLY (SCREW-TYPE) JPN_CD_1903965_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1903965-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1903965-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1903965-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1903965-1_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-78437_B5.pdf 英文版本
- JPN_SS_108-78437-1_B5.pdf 日语
- 合格检测报告 JPN_SS_501-5919_A4.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78268_A5.pdf 英文版本
- JPN_SS_411-78268-1_A5.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 3
-
信号位置数量 : 76
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 (mm): .4, .64
-
对接公端厚度 (in): .016, .025
-
对接公端宽度 (mm): .5, 1.5
-
对接公端宽度 (in): .02, .059
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 33.7 mm [ 1.326 in ]
-
PCB 的外形高度 : 11.8 mm [ .465 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 93.4 mm [ 3.677 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85
-
工作温度（最大值） (°F): 149, 158, 167, 176, 185
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
