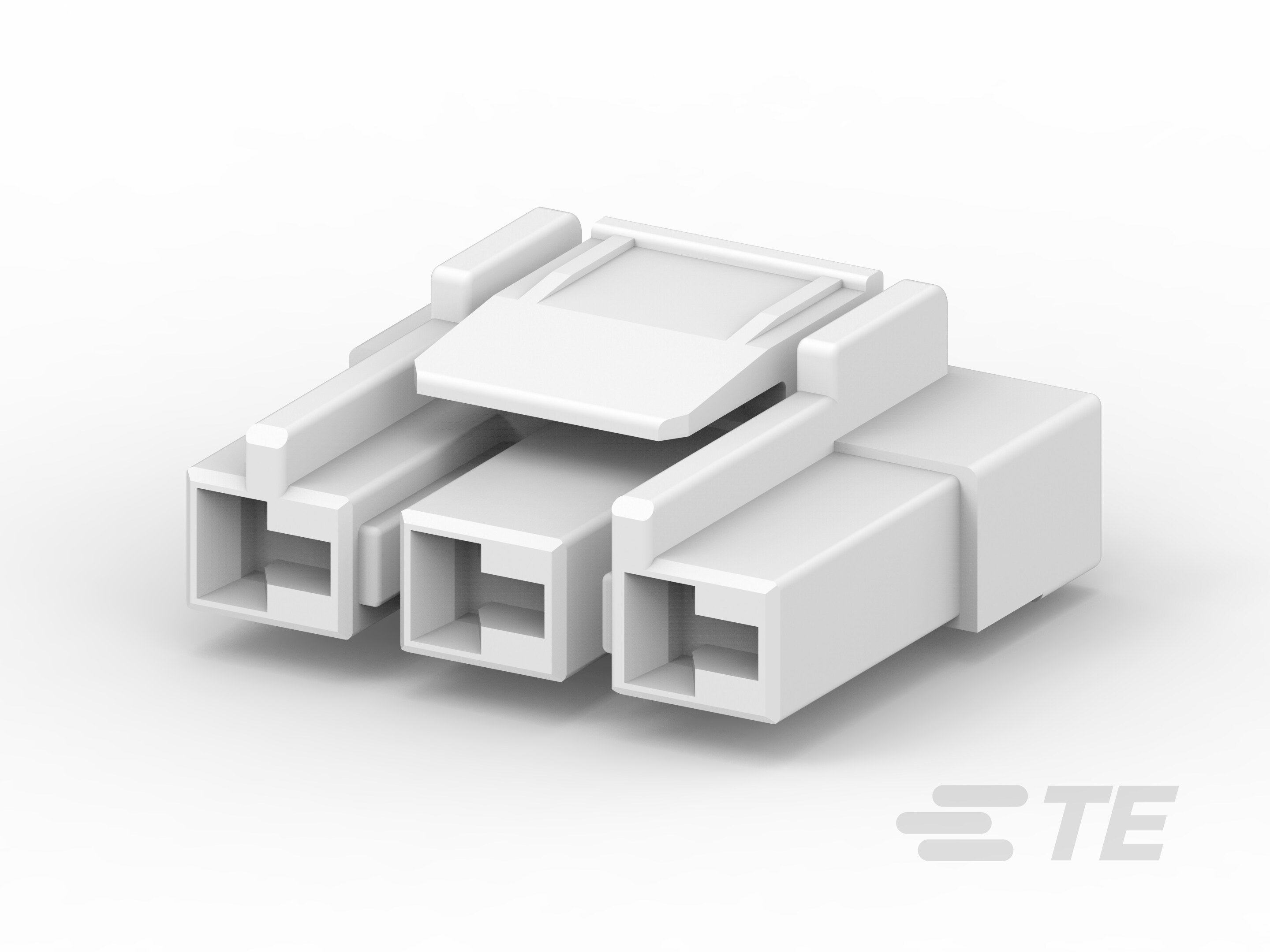

1903414-2

3 Position, Plug, Housing, Crimp, Wire-to-Board, Tin (Sn), UL 94V-0, 9 mm [.354 in] Centerline, 1 Row, 600 VAC, Wire & Cable, Power, GRACE INERTIA 9.0

GHC 9.0 3POS PLUG HSG-1903414-2

1903414-2

3 Position, Plug, Housing, Crimp, Wire-to-Board, Tin (Sn), UL 94V-0, 9 mm [.354 in] Centerline, 1 Row, 600 VAC, Wire & Cable, Power, GRACE INERTIA 9.0

    • GRACE INERTIA
    • GRACE INERTIA 9.0

  • 位数 : 3

  • 连接器和壳体类型 : 插头

  • 连接器产品类型 : 外壳

  • 线缆端接方法 : 压接

  • 连接器系统 : 线到板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 插头

  • 连接器产品类型 : 外壳

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 信号位置数量 : 0

  • 电源位置数量 : 3

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 600

  • 工作电压 (VAC): 600

主体特性

  • 主要产品颜色 : 红色

接触件特性

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]

  • 端子类型 : 母端

  • 端子布局 : 直插式

  • 端子接触部电镀材料 : 锡 (Sn)

  • 壳体内的端子定位力 : 带有

  • 端子额定电流（最大值） (A): 20

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 尼龙 6/6 GF

  • 中心线（间距） : 9 mm [ .354 in ]

尺寸

  • 线径 (AWG): 16 – 12

  • 线径 (mm²): 1.23 – 3.62

  • 线径 (CMA): 2427 – 7144

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 灼热丝额定值 : GWT 750°C（无火焰）

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Bag
