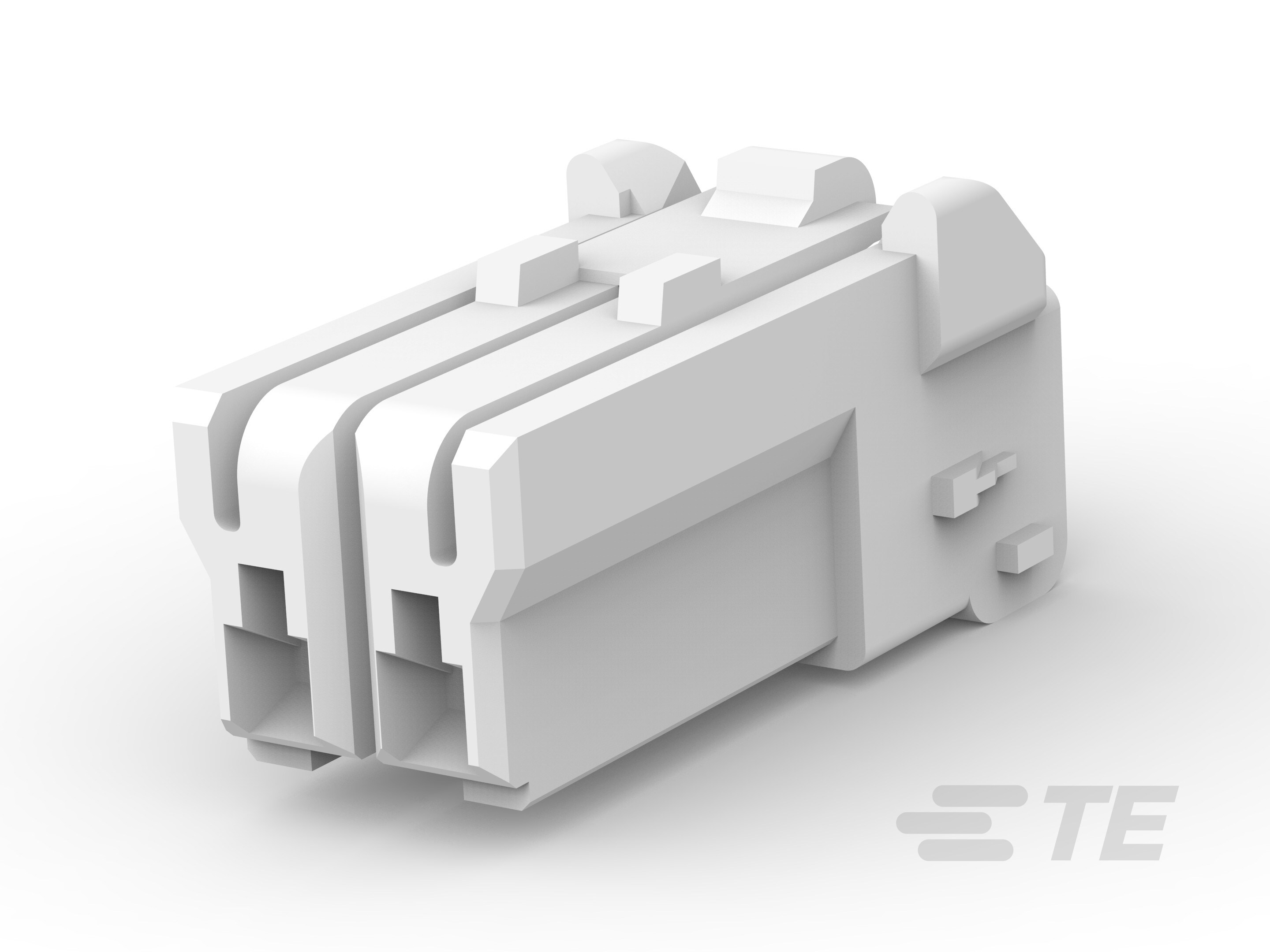

灼热丝 GRACE INERTIA 插头

灼热丝 GRACE INERTIA 插头-CAT-G7534-P729A
更多 更少
联系我们

产品特性

  • 位数 : 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14

  • 连接器和壳体类型 : 插头

  • 连接器产品类型 : 外壳

  • 接合对准 : 带有

  • 接合对准类型 : 极化 | 键控

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 与分离式电线类型兼容  绞线

  • 连接器和壳体类型  插头

  • 连接器产品类型  外壳

  • 连接器系统  线到板 | 线到线

  • 可密封  否

  • 连接器和端子端接到  电线和电缆

结构特性

  • 电源位置数量  0 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14

  • 信号位置数量  0 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14

  • 位数  2 | 3 | 4 | 6 | 8 | 10 | 12 | 14

  • 行数  1 | 2

电气特征

  • 工作电压 (VDC) 250 | 300 | 600

  • 绝缘电阻 (MΩ) 1000

  • 工作电压 (VAC) 250 | 300 | 600

主体特性

  • 主要产品颜色  土黄色 | 红色 | 绿色 | 蓝色 | 黄色 | 黑色

  • 连接器和键控代码  A | B | C | D

接触件特性

  • 端子类型  母端

  • 端子基材  铜合金

  • 端子接合区域电镀材料厚度 (µm) .8 | 2

  • 端子接合区域电镀材料厚度 (µin) 31.49 | 31.5 | 78.73

  • 导线端子端接区域电镀材料  锡

  • 端子布局  直插式 | 矩阵

  • 多端子类型  不带

  • 端子接触部电镀材料  锡 (Sn)

  • 壳体内的端子定位力  不带 | 带有

  • 端子额定电流（最大值） (A) 4 | 7 | 9 | 10 | 20

端接特性

  • 线缆端接方法  压接

机械附件

  • 面板安装特性  不带

  • 应力消除  不带

  • 接合对准  带有

  • 接合对准类型  极化 | 键控

  • 接合固定  带有

  • 接合固定类型  惯性锁定 | 插销锁 | 锁闩

  • 连接器安装类型  板安装 | 电缆安装（自由悬挂）

壳体特性

  • 外壳材料  PA 66 | PA 66 GF | 尼龙 6/6 GF

  • 中心线（间距） (mm) 3.3 | 3.5 | 6 | 6.5 | 7.92 | 9

  • 中心线（间距） (in) .129 | .137 | .138 | .236 | .255 | .312 | .354

尺寸

  • 连接器长度 (mm) 9 | 9.1 | 11.3 | 11.7 | 12.3 | 13.52 | 14.6 | 15.6 | 17.9 | 18.6 | 18.9 | 25.5 | 26.4

  • 连接器长度 (in) .354 | .358 | .444 | .46 | .484 | .531 | .574 | .614 | .704 | .731 | .744 | 1 | 1.038

  • 线径 (CMA) 155.91 – 1045.97 | 256.56 – 1776.17 | 414.44 – 1045.97 | 434.18 – 2723.46 | 434.2 – 2723.5 | 2427 – 7144

  • 连接器高度 (mm) 8 | 9.5 | 9.55 | 10.4 | 12.2 | 12.4 | 12.5

  • 线径 (AWG) 16 – 12 | 24 – 16 | 24 – 20 | 26 – 18 | 28 – 20

  • 连接器长度 (mm) 9 | 9.1 | 11.3 | 11.7 | 12.3 | 13.52 | 14.6 | 15.6 | 17.9 | 18.6 | 18.9 | 25.5 | 26.4

  • 连接器高度 (mm) 8 | 9.5 | 9.55 | 10.4 | 12.2 | 12.4 | 12.5

  • 连接器高度 (in) .314 | .373 | .375 | .376 | .409 | .41 | .48 | .488 | .491

  • 线径 (mm²) .081 – .517 | .13 – .9 | .204 – .517 | .21 – .53 | .22 – 1.38 | 1.23 – 3.62

  • 连接器宽度 (mm) 19.4

  • 行间距  5.2 mm [ .205 in ]

  • 连接器宽度  19.4 mm [ .763 in ]

使用环境

  • 工组温度范围 (°C) -40 – 105 | -30 – 105

  • 工组温度范围 (°F) -40 – 221 | -22 – 221

操作/应用

  • 电路应用  电源 | 电源和信号

识别标记

  • 电路识别特性  不带

行业标准

  • UL 等级  获得认可

  • 灼热丝额定值  GWT 750°C（无火焰）

  • 与机构/标准产品兼容  CSA | UL

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  100 | 200 | 250 | 300 | 400 | 500 | 800 | 1000 | 1500 | 2000 | 3000 | 3200 | 5000

  • 封装方法  Bag | 盒和纸箱

参考编号

  • TE 内部编号 CAT-G7534-P729A
