1801209-1

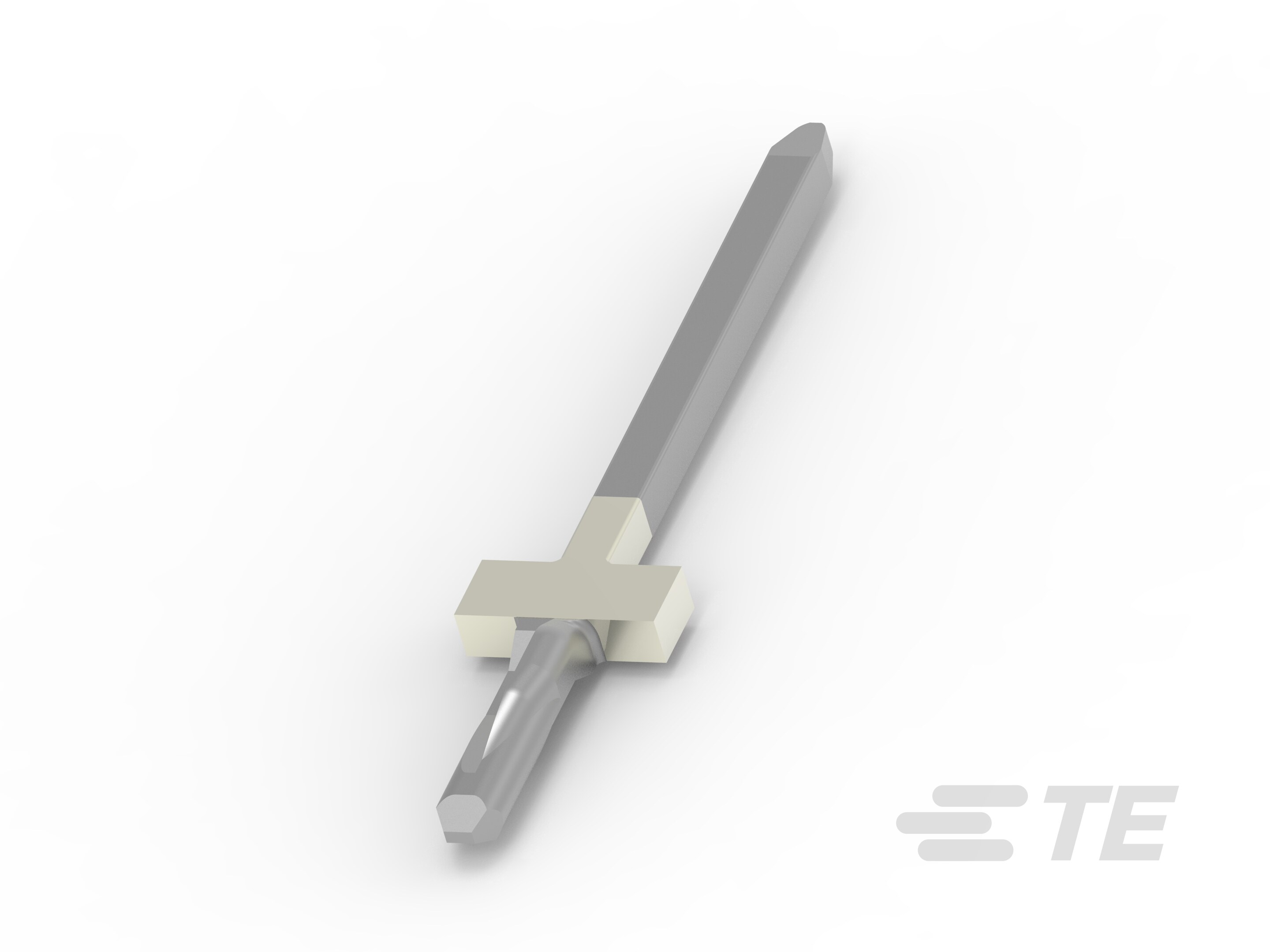

Pin Terminal, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board, Press Fit Pin
1801209-1
Pin Terminal, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board, Press Fit Pin
-
- MQS
- 压接插针
- TE 内部编号 1801209-1
- TE 内部产品描述 ACTION PIN CONTACT TH 0.25
- 所有 免焊连接插针端子 (60)
-
端子类型 : 插针
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 端子上
-
可密封 : 否
文档
产品图纸
- CONTACT ACTION PIN TH 0.25 ENG_CD_1801209_A_pdf_1801209-c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801209-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1801209-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801209-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801209-1_C.3d_stp.zip 英文版本
数据表/目录页
- Press-Fit Connections for the Automotive Industry ENG_CS_1654403-1_0616.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 端子上
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
PCB 端子端接区域电镀材料 : 锡
-
端子类型 : 插针
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
尺寸
-
PCB 孔直径 : .94 mm [ .037 in ]
-
公端长度 : 12.8 mm [ .5 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 50000
-
封装方法 : Reel
其他
-
客户首选端子 : 否
-
端子传导 : 0 – 24 A（低功率）
