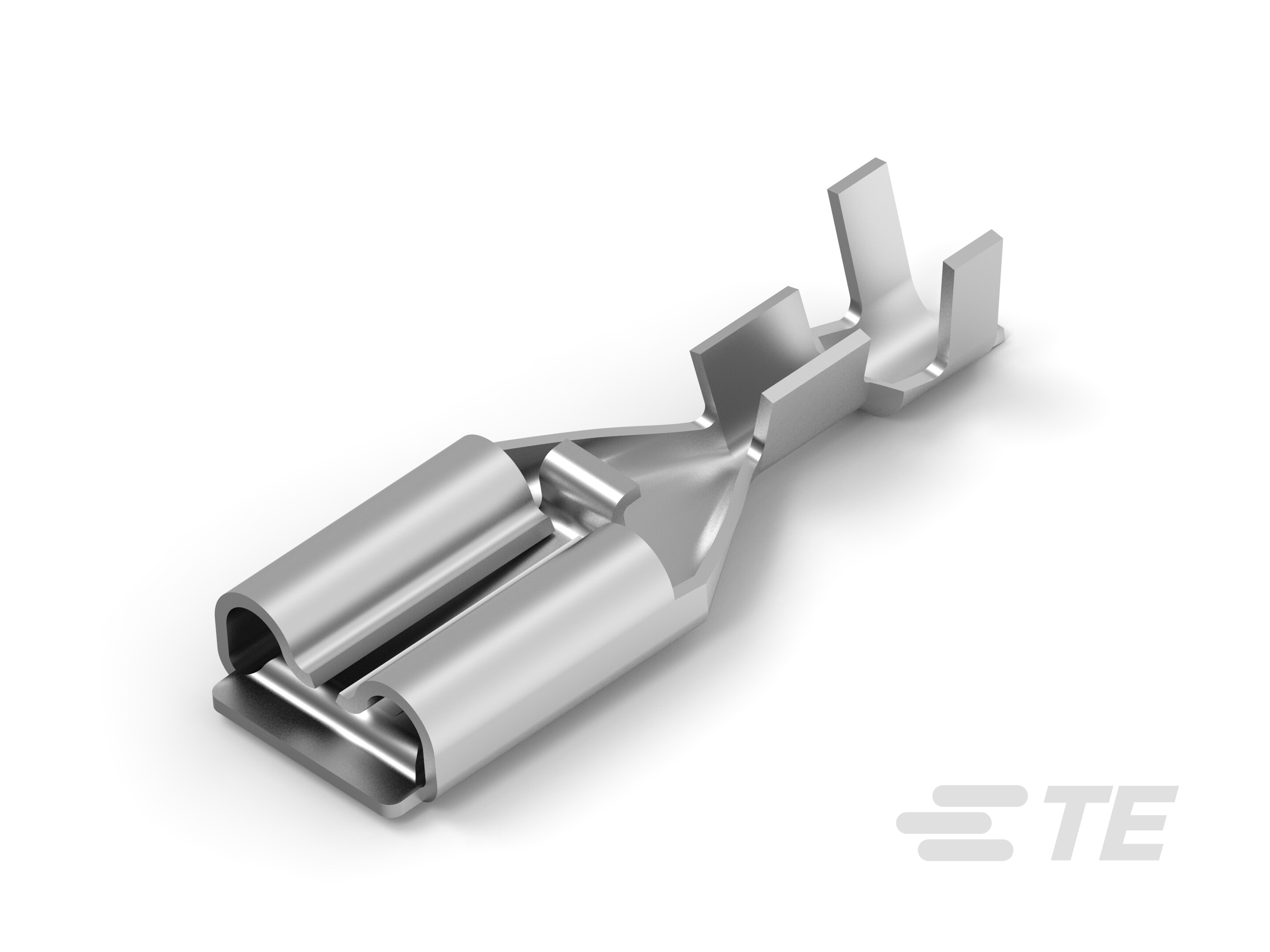

175020-2
Quick Disconnect Receptacle, Uninsulated, 22 – 18 AWG, .325 – .823 mm² Wire, 642 – 1624 CMA, 6.35 mm [.25 in] Tab Width, F-Crimp, Positive Lock 250
175020-2
Quick Disconnect Receptacle, Uninsulated, 22 – 18 AWG, .325 – .823 mm² Wire, 642 – 1624 CMA, 6.35 mm [.25 in] Tab Width, F-Crimp, Positive Lock 250
-
- Positive Lock
- Positive Lock 250
- TE 内部编号 175020-2
- TE 内部产品描述 250 POSITIVE REC EX MK-2
-
快速断开端子类型 : 母端
-
线径 (AWG): 22 – 18
-
线径 (mm²): .325 – .823
-
线径 (CMA): 642 – 1624
-
对接公端宽度 : 6.35 mm [ .25 in ]
文档
产品图纸
- 250 SERIES POSITIVE LOCK-EX REC. ENG_CD_175020_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_175020-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_175020-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_175020-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_175020-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5119_G2.pdf 英文版本
- 产品规格 ENG_SS_108-5251_C2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_13.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 250
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 1.5 – 3.1 mm [ .059 – .122 in ]
-
产品长度 : 21.2 mm [ .834 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .325 – .823
-
线径 (CMA): 642 – 1624
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 5500
-
封装方法 : Reel
