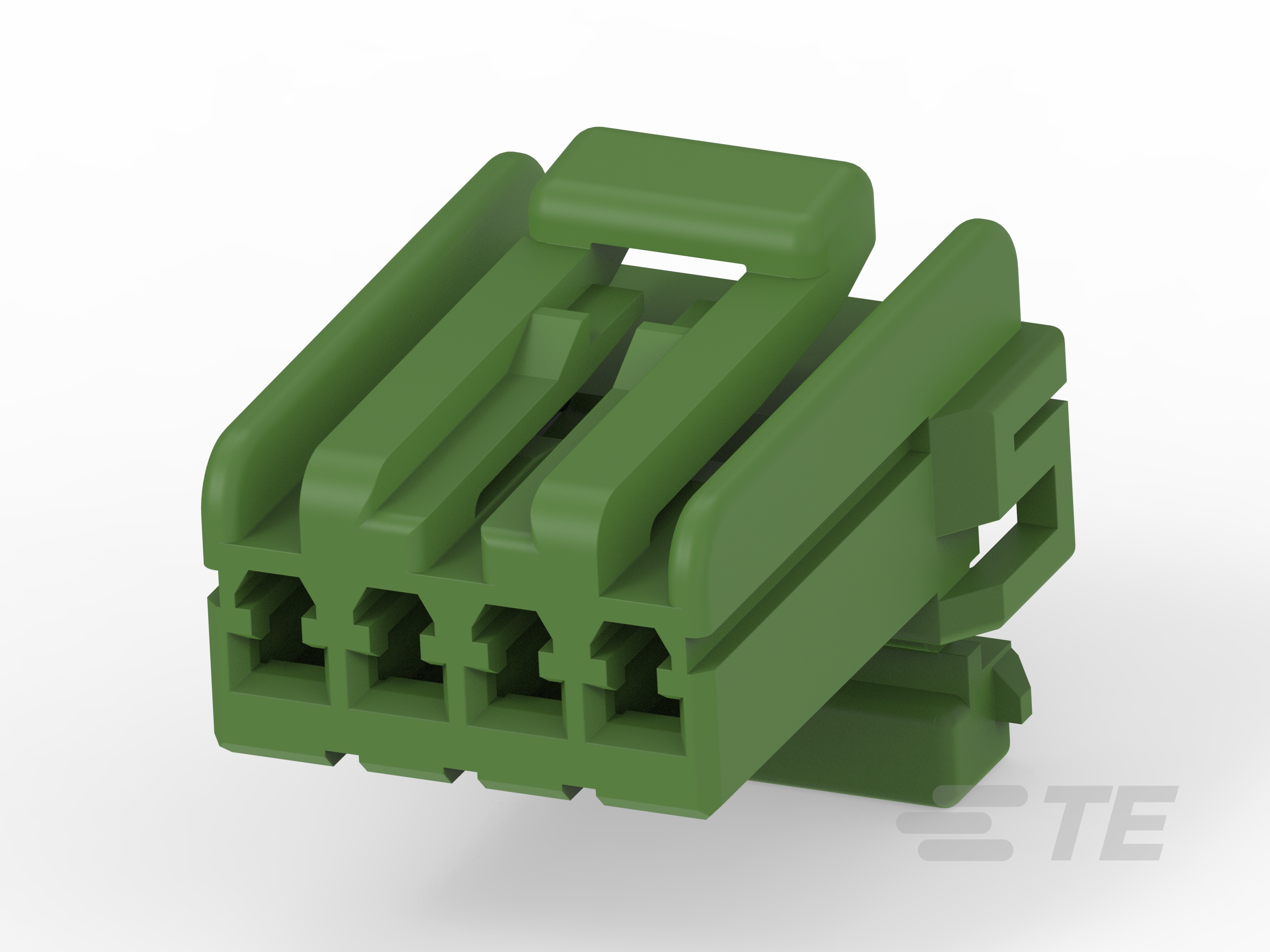

Housing for Female Terminals, Wire-to-Wire, 4 Position, 3.5 mm [.138 in] Centerline, Green, Signal, Multilock Connector System
174922-4
Housing for Female Terminals, Wire-to-Wire, 4 Position, 3.5 mm [.138 in] Centerline, Green, Signal, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 174922-4
- TE 内部产品描述 070 MLC W-W PLUG HSG 4P GREEN
- 所有 MULTILOCK，连接器壳体 (393)
-
连接器系统 : 线到线
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
中心线（间距） : 3.5 mm [ .138 in ]
-
可密封 : 否
文档
产品图纸
- 070 SERIES MULTI-LOCK CONNECTOR 4POSITION PLUG HOUSING ENG_CD_174922_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_174922-4_E.pdf 3D
- 下载查看 ENG_CVM_CVM_174922-4_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_174922-4_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_174922-4_E.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 产品规格 JPN_SS_108-5216_D10.pdf 日语
- JPN_SS_108-5264_E1.pdf 日语
- 合格检测报告 ENG_SS_501-5051_O2.pdf 英文版本
- S_501-5051_O2.tif 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 否
结构特性
-
位数 : 4
-
行数 : 1
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 绿色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.8mm
-
对接公端宽度 : 1.8 mm [ .071 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化, 极化
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
-
端子位置保证 : 是
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
产品长度 : 21.6 mm [ .85 in ]
-
产品宽度 : 17.4 mm [ .685 in ]
-
连接器高度 : 15.9 mm [ .626 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Bag
-
封装数量 : 100
其他
-
能够保证连接器位置 : 否
-
可维修 : 是
