Name: HYBRID 18P PLUG ASSY(DTB)
Brand: MULTILOCK

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 18
行数 : 4

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端
端子大小 : 1.5mm | 2.8mm
对接公端宽度 (mm): 1.6 | 2.8
对接公端宽度 (in): .06 | .8
端子额定电流（最大值） (A): 10

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)
中心线（间距） (mm): 3.4 | 6.3
中心线（间距） (in): .134 | .248

尺寸

连接器高度 : 22.9 mm [ .901 in ]
产品长度 : 27.4 mm [ 1.07 in ]
产品宽度 : 25.8 mm [ 1.01 in ]
行间距 : 4.3 mm [ .16 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

其他

可维修 : 否
能够保证连接器位置 : 否

1743611-1

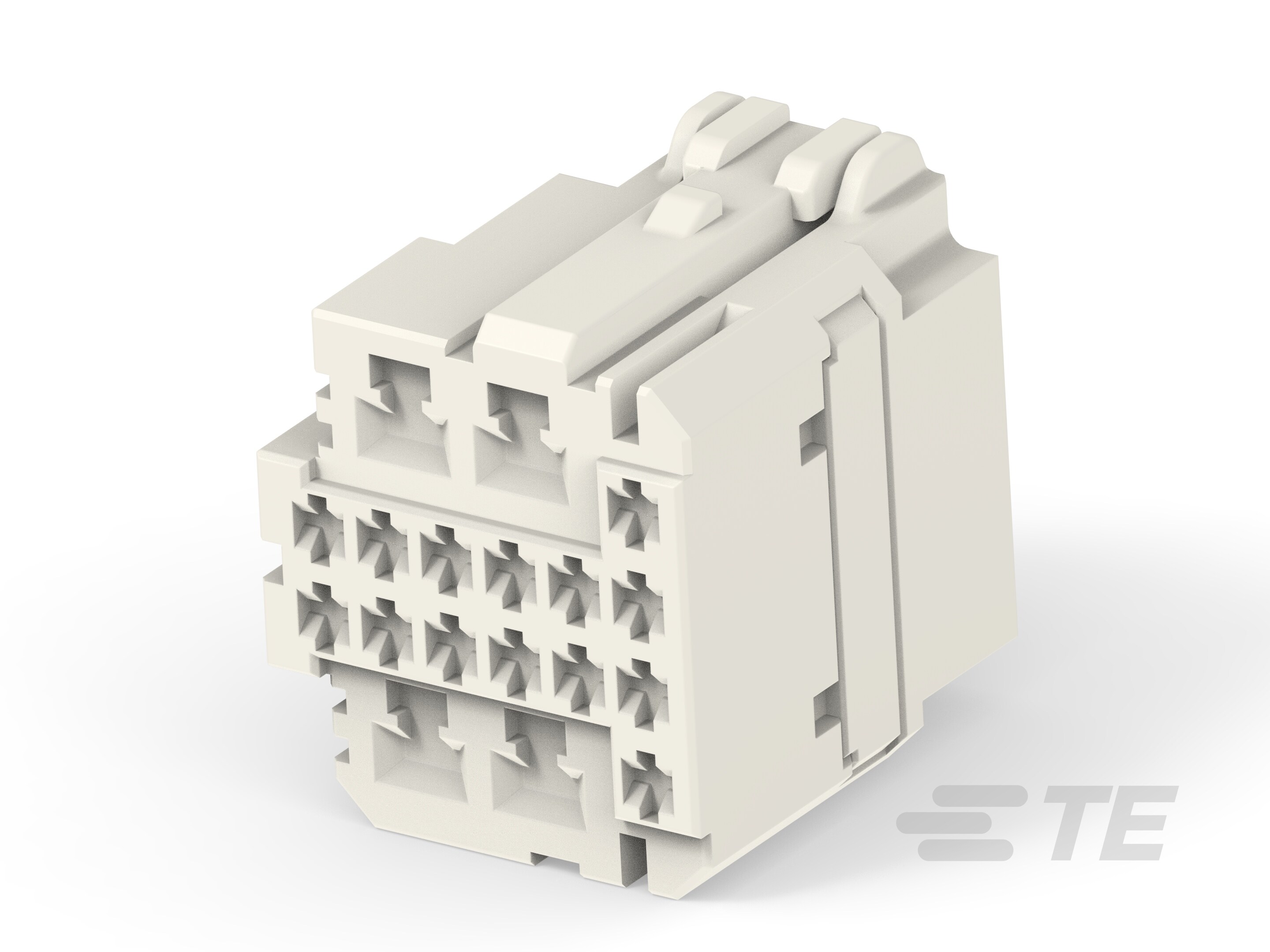

12 V, 18 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.4 mm / 6.3 mm [.134 in / .248 in] Centerline, Multilock Connector System

1743611-1

12 V, 18 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.4 mm / 6.3 mm [.134 in / .248 in] Centerline, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 18

可密封 : 否

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 外壳集成 | 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 18

行数 : 4

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端

端子大小 : 1.5mm | 2.8mm

对接公端宽度 (mm): 1.6 | 2.8

对接公端宽度 (in): .06 | .8

端子额定电流（最大值） (A): 10

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)

中心线（间距） (mm): 3.4 | 6.3

中心线（间距） (in): .134 | .248

尺寸

连接器高度 : 22.9 mm [ .901 in ]

产品长度 : 27.4 mm [ 1.07 in ]

产品宽度 : 25.8 mm [ 1.01 in ]

行间距 : 4.3 mm [ .16 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
