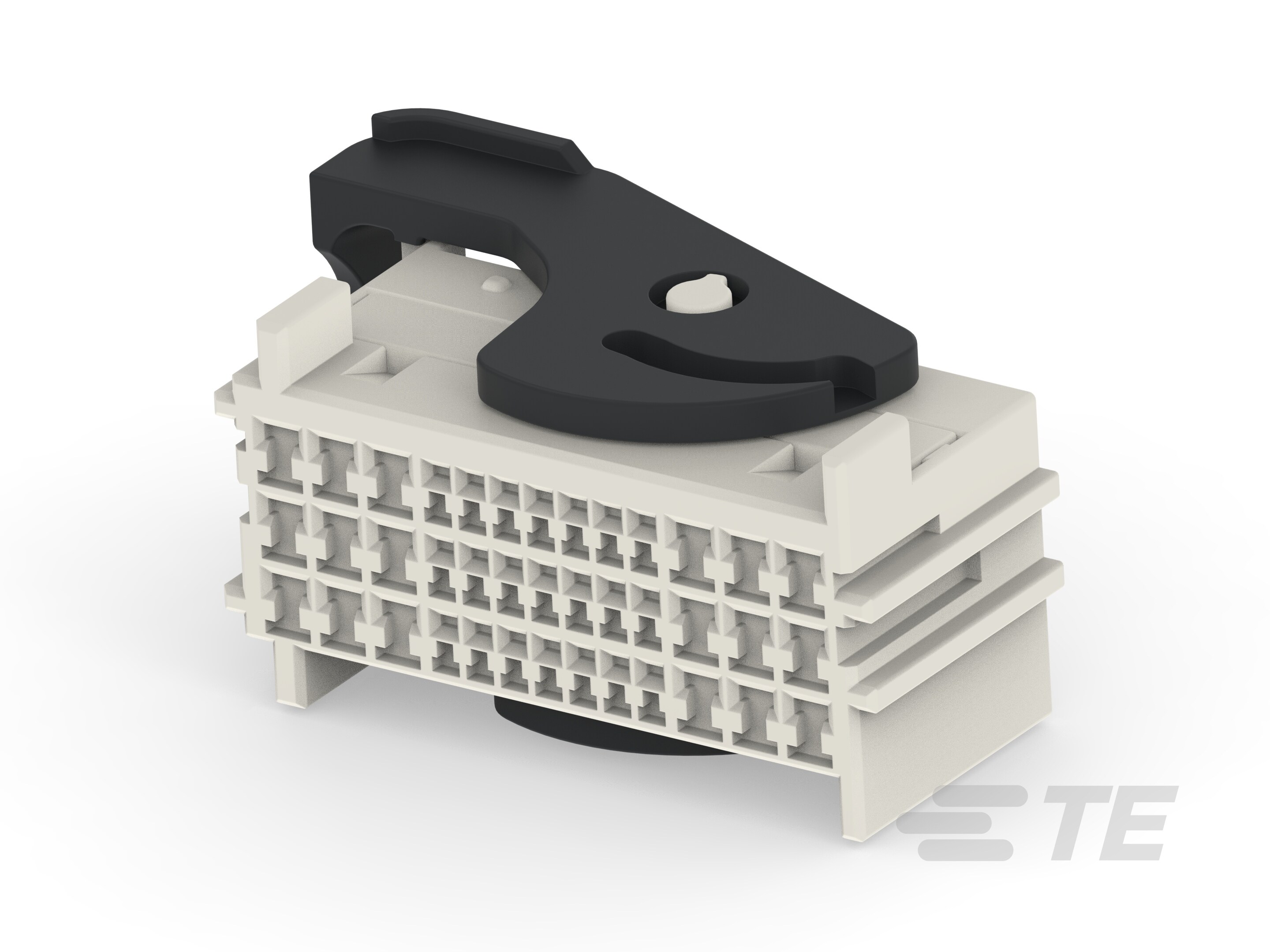

Name: LIF HYB 39P PLUG ASSY
Brand: MULTILOCK

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 39
行数 : 3

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端
端子大小 : 1mm | 2.3mm
对接公端宽度 (mm): 1 | 2.3
对接公端宽度 (in): .03 | .09

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT
中心线（间距） (mm): 2.5 | 4
中心线（间距） (in): .09 | .15

尺寸

连接器高度 : 26.6 mm [ 1.04 in ]
产品长度 : 54.5 mm [ 2.14 in ]
产品宽度 : 30.1 mm [ 1.18 in ]
行间距 : 5 mm [ .196 in ]

使用环境

工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
工作温度（最大值） : 80 °C [ 176 °F ]

操作/应用

电路应用 : 电源和信号

其他

可维修 : 是
能够保证连接器位置 : 否

1743531-1

12 V, 39 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 4 mm [.09 in / .15 in] Centerline, Multilock Connector System

1743531-1

12 V, 39 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 4 mm [.09 in / .15 in] Centerline, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 39

可密封 : 否

工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 端子上

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 39

行数 : 3

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端

端子大小 : 1mm | 2.3mm

对接公端宽度 (mm): 1 | 2.3

对接公端宽度 (in): .03 | .09

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

中心线（间距） (mm): 2.5 | 4

中心线（间距） (in): .09 | .15

尺寸

连接器高度 : 26.6 mm [ 1.04 in ]

产品长度 : 54.5 mm [ 2.14 in ]

产品宽度 : 30.1 mm [ 1.18 in ]

行间距 : 5 mm [ .196 in ]

使用环境

工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

工作温度（最大值） : 80 °C [ 176 °F ]

操作/应用

电路应用 : 电源和信号

其他

可维修 : 是

能够保证连接器位置 : 否

产品合规性
