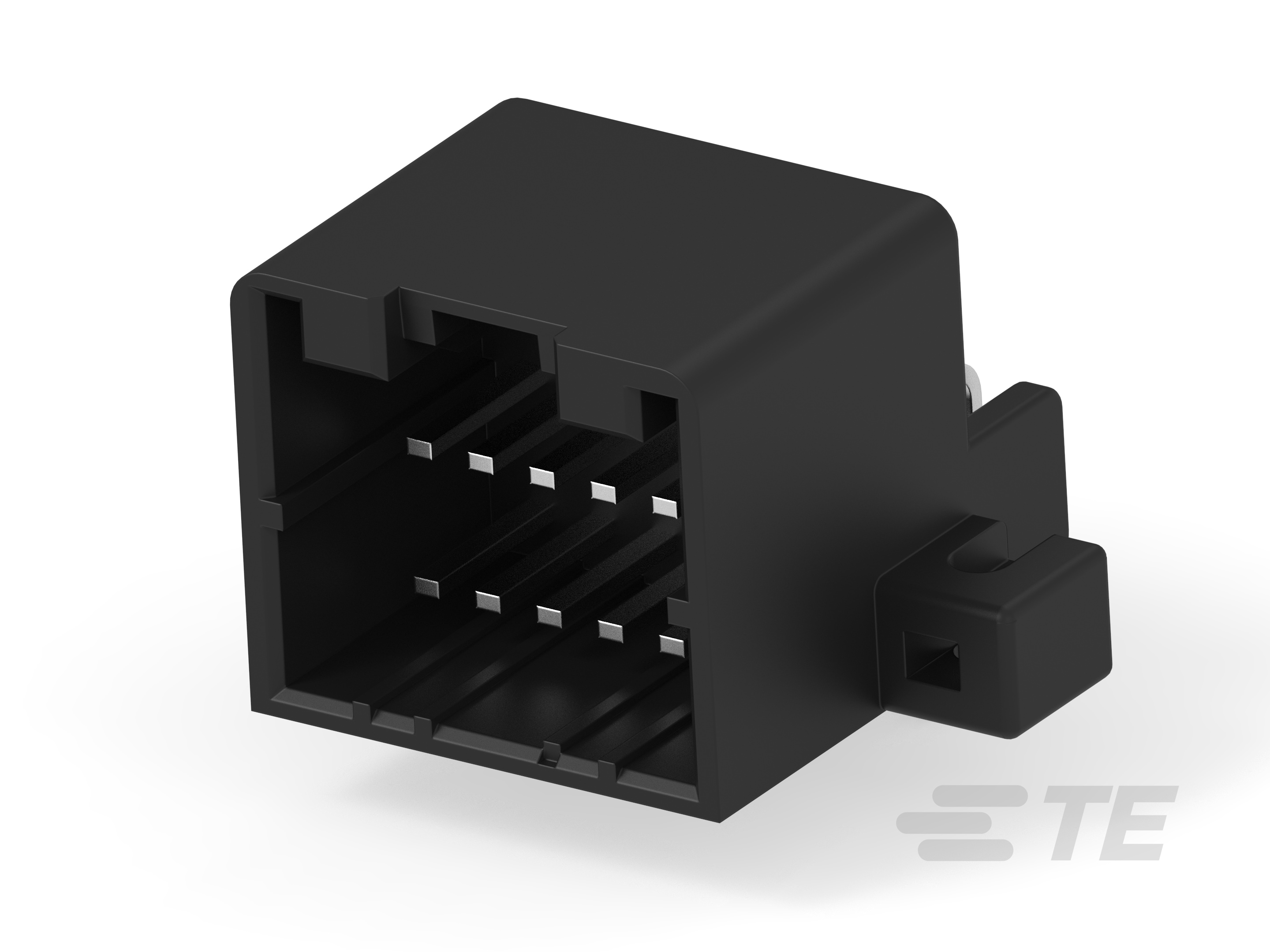

174051-2
Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.5mm [.098in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System
174051-2
Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.5mm [.098in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 174051-2
- TE 内部产品描述 040 MULTILOCK I/O CONN 12PASSY
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 5
文档
产品图纸
- 040 SERIES MULTI-LOCK I/O CONN. 12POSITION CAP ASSY (HORIZONTAL TYPE) JPN_CD_174051_J11.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_174051-2_K.pdf 3D
- 下载查看 ENG_CVM_CVM_174051-2_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_174051-2_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_174051-2_K.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-5244_E3.pdf 日语
- JPN_SS_108-5244-1_E4.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-5883_A.pdf 英文版本
- S_411-5883_A.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : 1 mm [ .039 in ]
-
对接公端厚度 : .64 mm [ .025 in ]
-
端子额定电流（最大值） (A): 5
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器宽度 : 20.4 mm [ .803 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 80
其他
-
接口编号 : 174045
