该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

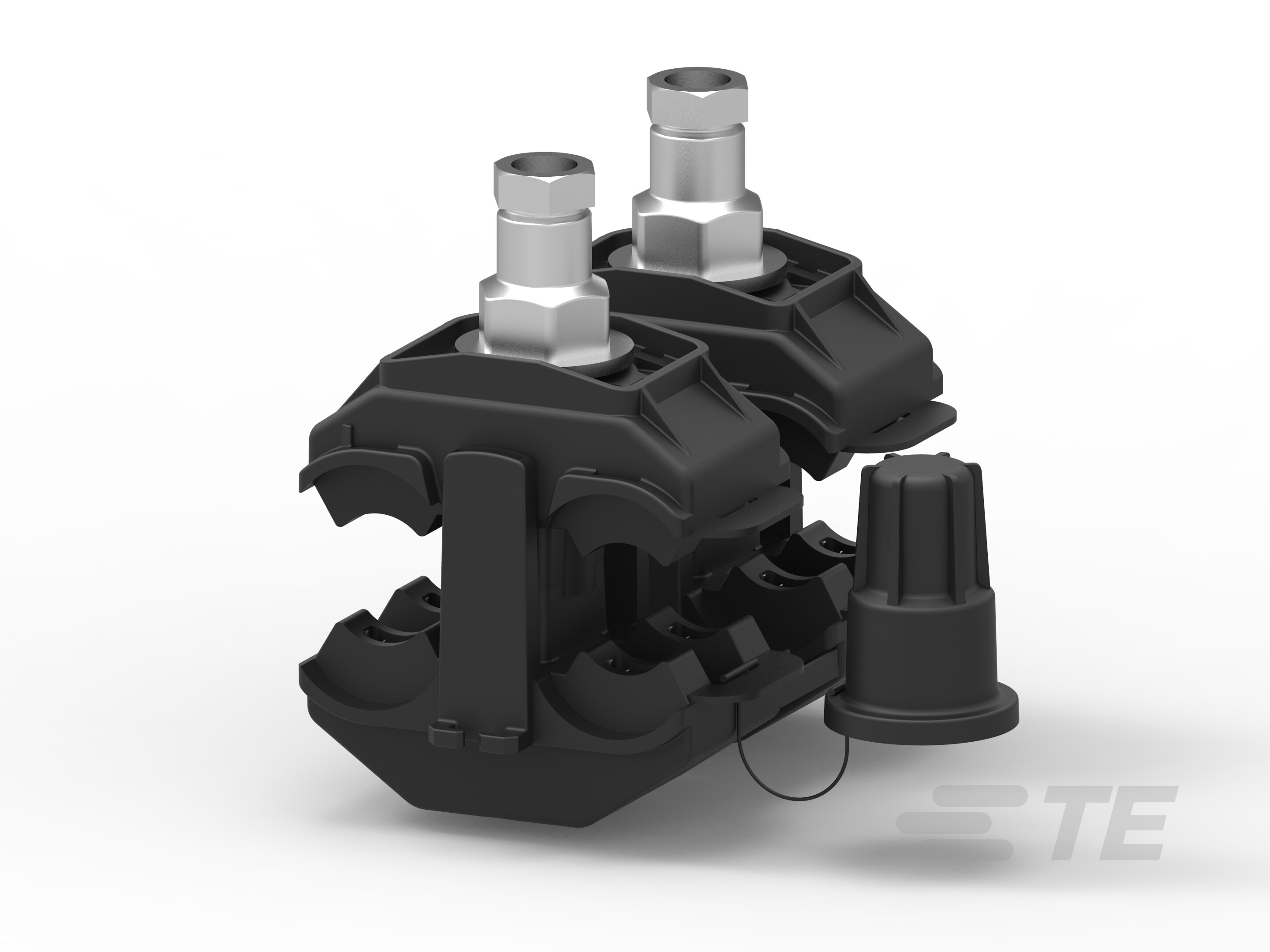

1701730-1

Americas / Asia / China, Piercing on Both Sides, ≤ 1 kV, Overhead Power Component Application Type, Insulating Connectors

P4X120D-1701730-1

1701730-1

Americas / Asia / China, Piercing on Both Sides, ≤ 1 kV, Overhead Power Component Application Type, Insulating Connectors

    • SIMEL

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

  • 安装技术 : Piercing on Both Sides

  • 电压等级 (kV): ≤ 1

  • 电源元件应用类型 : 开销

  • Compatible Conductor Cross-Section Range - Main (mm²): 25 – 120

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Piercing on Both Sides

  • 穿孔刀片基材 : 镀锡铜

  • Insulating Connector Product Type : Insulation Piercing Connector

结构特性

  • 螺栓数量 : 2

电气特征

  • 额定电流 (A): 550

  • 电压等级 (kV): ≤ 1

  • 负载下连接（最大 90A） : 否

主体特性

  • 产品重量 (g): 332

机械附件

  • 剪床头断裂扭矩 (Nm): 18

尺寸

  • Compatible Conductor Cross-Section Range - Main (mm²): 25 – 120

  • Compatible Conductor Cross-Section Range - Tap (mm²): 25 – 120

  • Compatible With Wire Insulation Thickness (Max) : 2 mm [ .079 in ]

  • 剪床头尺寸（对边） (mm): 13

使用环境

  • 安装温度范围 : -20 – 55 °C [ -4 – 131 °F ]

操作/应用

  • 电源元件应用类型 : 开销

  • Power Component Connection Type : Main-to-Main Lines

行业标准

  • 与已批准的标准产品兼容 : EN 50483-4, NFC 33 020

产品供货情况

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

包装特性

  • 封装数量 : 25
