产品特性
-
产品供货情况 : 美洲, 中国, 欧洲、中东和非洲, 亚洲, 澳大利亚、新西兰和太平洋岛屿
-
安装技术 : 两侧穿孔
-
电压等级 (kV): ≤ 1
-
电源元件应用类型 : 开销
-
兼容导体截面范围 - 主线 (mm²): 25 – 95, 50 – 150, 25 – 120
概述

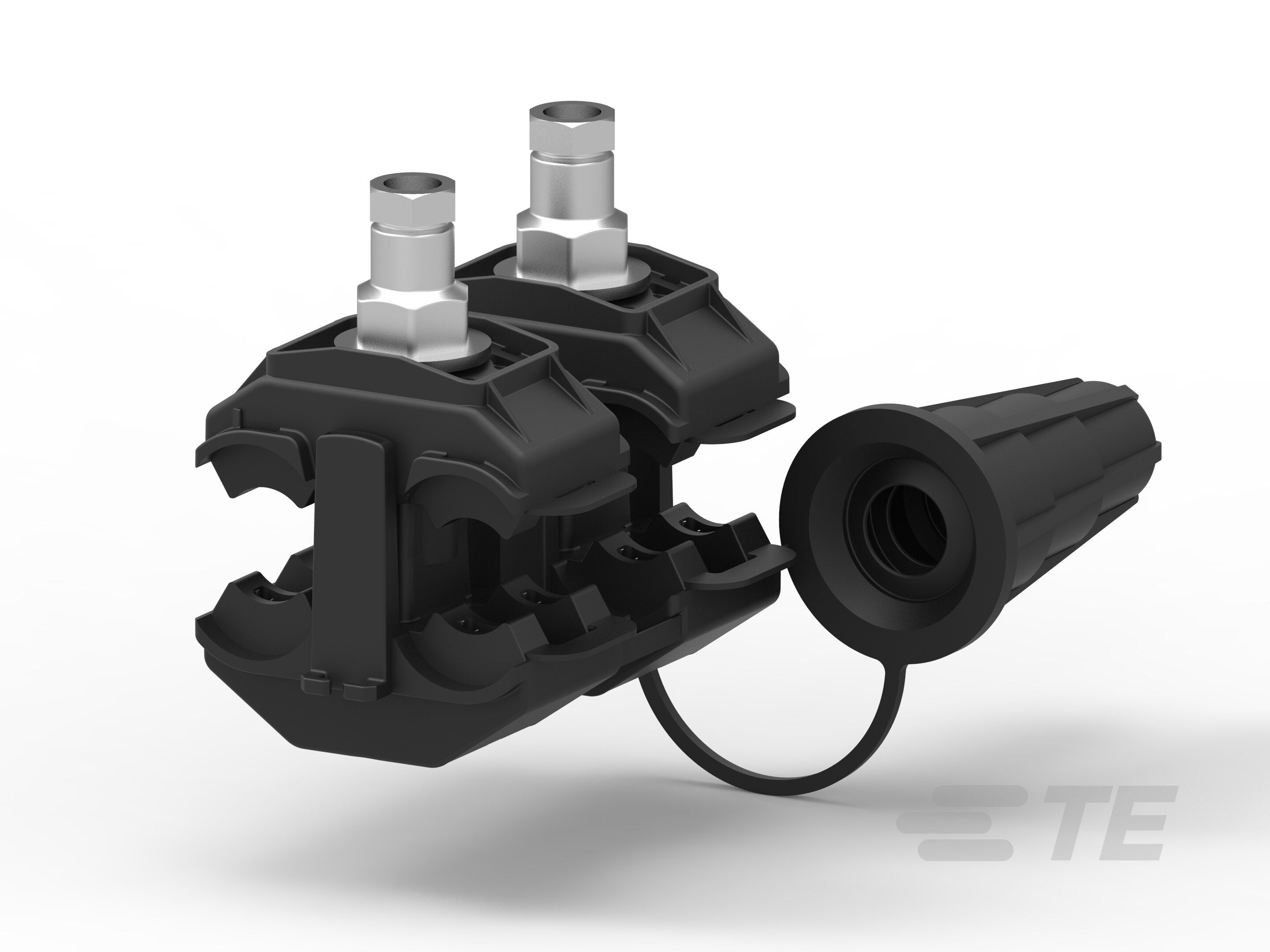

我们的 P3X/P4X 主绝缘穿刺连接器用于绝缘架空线路。 它们用铝和/或铜绞线制成。镀锡铜刀片 (P3/P4) 嵌在连接器主体内，用密封化合物密封，以确保低压架空配电网络中的耐候电气接触。
主检修绝缘穿刺连接器的本体用塑料制成，塑料中的玻璃纤维具有高抗紫外线特性和良好的机械特性。
一个扭矩控制螺母将连接器的两部分拉在一起，在齿刺穿绝缘体并与导线接触时剪断。螺栓完全绝缘，允许带电空载安装。
主要特性
- 扩展的导线范围
- 可使用铜导线
- 防水
- 公端和接头的端盖
- 带有环形垫圈的单螺栓应用，可承受残余压力
- 扭矩控制螺母，用于对导线和绝缘体施加精确的压力
- 工作温度：-55°C 至 +55°C
- 安装温度：-20°C
绝缘穿刺连接器
我们的所有绝缘穿刺连接器产品都适用于按照欧洲标准 HD 626 制造的大多数电缆类型，无论电缆的绝缘材料是 XLPE、PE 还是 PVC。产品根据国家规范进行测试，如 NFC 33 020、ANSI C119.5 和欧洲标准 EN 50483-4。
这些标准包括测试产品在极端严苛环境下是否也能可靠运作：
- 设计安装温度为 -20°C 到 +50°C
- -60°C 到 +60°C 工作温度体验
- 主导线和分支导线无机械负载限制
- 剪头力适应各种应用（主导线、检修、闪电）所需的接触力
- 在 30 厘米水槽中耐电压为 6 kV
- 过载和负载循环后接触电阻和温度无变化
- 强风化暴露（紫外线、湿度和温度循环）后，在金属球中的耐电压为 6 kV
- 金属部件的耐腐蚀性已在盐雾室和湿 SO2 气室中经过验证
安装过程
针对长期可靠性而打造
主绝缘穿刺连接器
改善电网连接
我们绝缘穿刺连接器系列
常见问题
常见问题解答
问：何时应使用 TE 的 IPC-P3X-P4X 主绝缘穿刺连接器？
答：我们的主绝缘穿刺连接器专为低压架空连接器线路中的主对主连接而设计。考虑到 P3X 和 P4X 的最大载流容量分别为 350A RMS 和 550A RMS，它们也可以用于 1500 V 直流连接。
问：主绝缘穿刺连接器在安装前是否需要电缆剥线？
答：否，这些连接器可以轻松快捷安装。它们带有镀锡铜刀片，可以刺穿电缆的绝缘层，无需绝缘切割。
问：主绝缘穿刺连接器的安装过程是什么？
答：一个扭矩控制螺母将连接器的两部分拉在一起，在齿刺穿绝缘体并与导线接触时剪断。
问：是否可能重用已安装的主绝缘穿刺连接器？
答：否，我们的主绝缘穿刺连接器拆下后不能重用。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
绝缘连接器产品类型 绝缘穿刺连接器
-
安装技术 两侧穿孔
-
穿孔刀片基材 镀锡铜
操作/应用
-
电源元件连接类型 干线对接
-
电源元件应用类型 开销
包装特性
-
封装数量 25, 50
结构特性
-
螺栓数量 1, 2
使用环境
-
安装温度范围 -20 – 55 °C [ -4 – 131 °F ]
电气特征
-
额定电流 (A) 550, 350
-
电压等级 (kV) ≤ 1
-
负载下连接（最大 90A） 否
尺寸
-
剪床头尺寸（对边） (mm) 13
-
兼容导线绝缘厚度（最大值） 2 mm [ .079 in ]
-
兼容导体截面范围 - 主线 (mm²) 25 – 95, 50 – 150, 25 – 120
-
兼容导体截面范围 - 公端 (mm²) 25 – 120, 50 – 150, 25 – 95
机械附件
-
剪床头断裂扭矩 (Nm) 18
主体特性
-
产品重量 (g) 332, 158, 342
行业标准
-
与已批准的标准产品兼容 EN 50483-4, NFC 33 020
产品供货情况
-
产品供货情况 美洲, 中国, 欧洲、中东和非洲, 亚洲, 澳大利亚、新西兰和太平洋岛屿
其他
-
欧盟 RoHS 符合性 合规
-
欧盟 ELV 符合性 合规
参考编号
-
TE 内部编号 CAT-IPC-P3X-P4X
