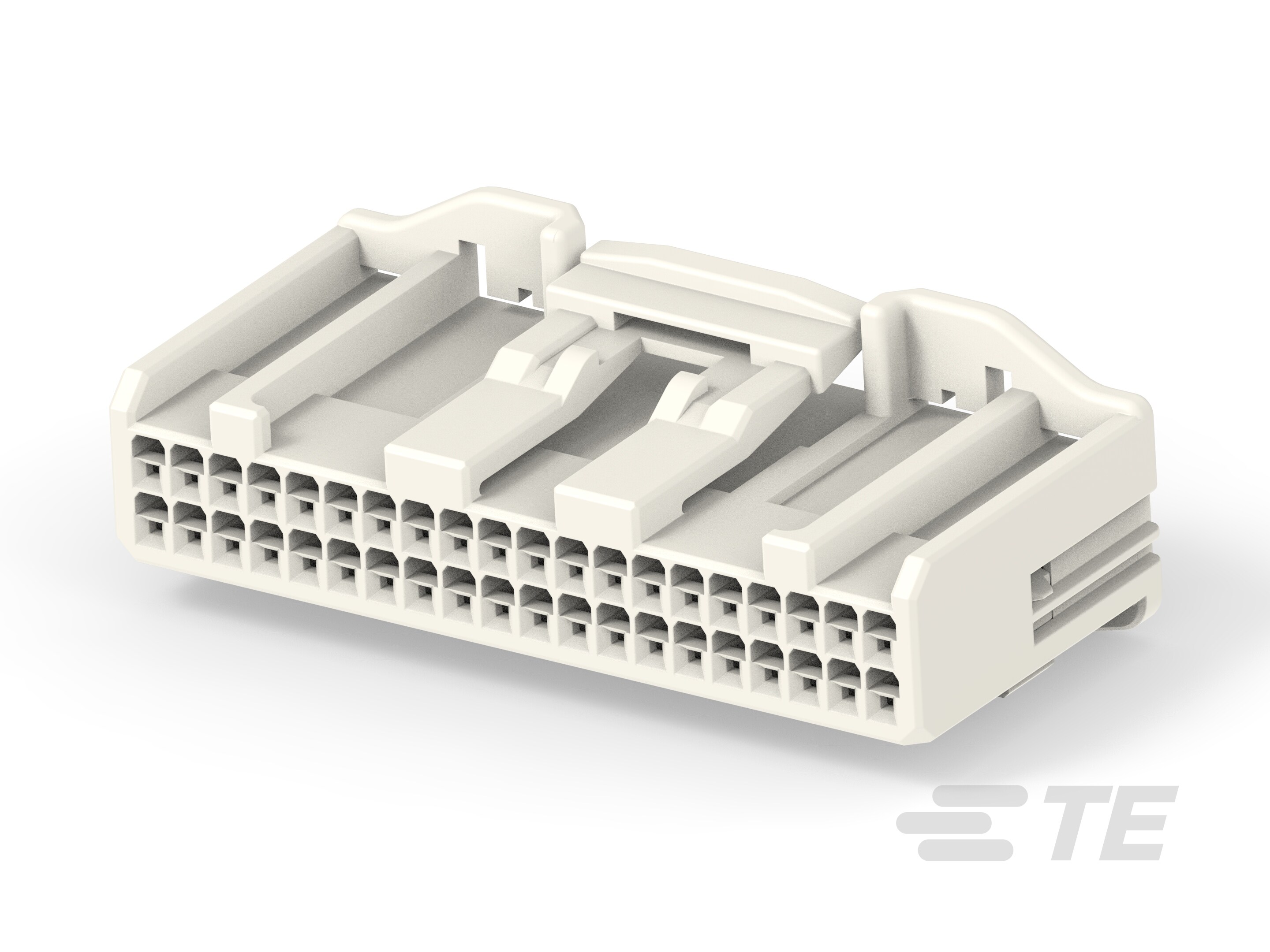

Housing for Female Terminals, Wire-to-Board, 40 Position, 2.2 mm [.09 in] Centerline, Natural, Wire & Cable, Signal, 0.64/025 Connector System
1674312-1
Housing for Female Terminals, Wire-to-Board, 40 Position, 2.2 mm [.09 in] Centerline, Natural, Wire & Cable, Signal, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1674312-1
- TE 内部产品描述 0.64 III 40POS PLUG ASSY
- 所有 TH/.025 连接器系统，壳体 (177)
-
封装方法 : Bag
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
主要产品颜色 : 土黄色
-
行间距 : 3 mm [ .12 in ]
-
UL 阻燃性等级 : UL 94HB
文档
产品图纸
- 0.64 III 40P PLUG HSG ASSEMBLY 日语
- 0.64 III 40P PLUG HSG ASSEMBLY JPN_CD_1674312_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1674312-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1674312-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1674312-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1674312-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5329_A1.tif 日语
- JPN_SS_114-5329_A1.pdf 日语
- 产品规格 JPN_SS_108-140219_A.pdf 日语
- JPN_SS_108-78295-1_A2.pdf 日语
- JPN_SS_108-140253_A.pdf 日语
- JPN_SS_108-5931_A4.pdf 日语
- JPN_SS_108-5931-1_A3.pdf 日语
- JPN_SS_108-78295_A2.pdf 日语
- JPN_SS_108-140151_A1.pdf 日语
- 合格检测报告 JPN_SS_501-5659_A1.pdf 日语
- JPN_SS_501-5596_A2.pdf 日语
- JPN_SS_501-78804_A.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78080_A8.pdf 英文版本
- JPN_SS_411-78080-1_A8.pdf 日语
- JPN_SS_411-78139_A.tif 日语
- JPN_SS_411-78139_A.pdf 日语
- ENG_SS_408-78223_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
连接器形状 : 矩形
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
结构特性
-
位数 : 40
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 土黄色
-
出线角度 : 180°
接触件特性
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
-
端子类型 : 母端
机械附件
-
接合对准 : 带有
-
应力消除 : 不带
-
端子位置保证 : 否
-
接合对准类型 : 极化
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.2 mm [ .09 in ]
-
外壳材料 : PBT
尺寸
-
行间距 : 3 mm [ .12 in ]
-
产品长度 : 46.2 mm [ 1.82 in ]
-
产品宽度 : 21 mm [ .83 in ]
-
连接器高度 : 15.8 mm [ .62 in ]
使用环境
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Bag
-
封装数量 : 100
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
