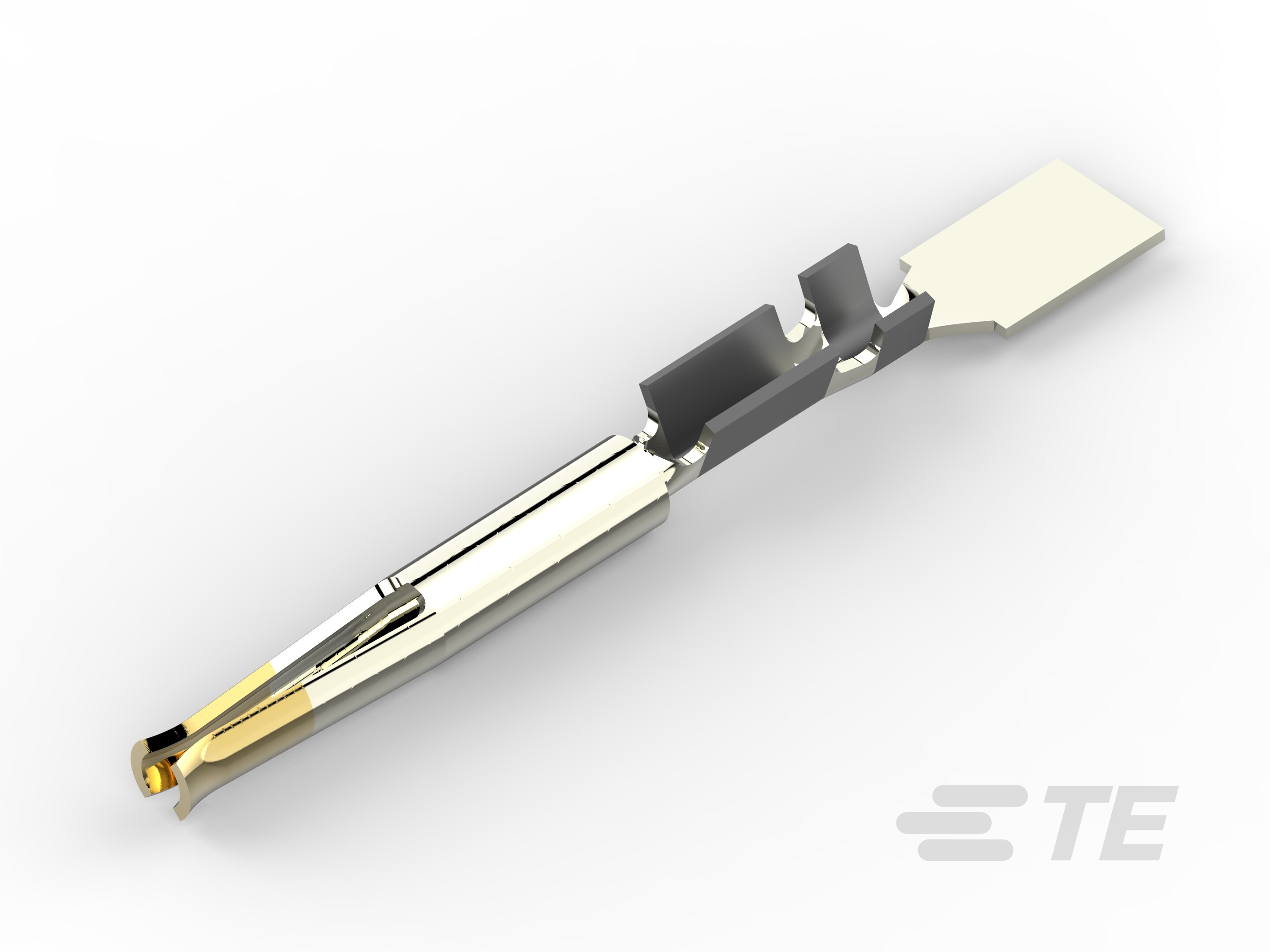

Socket Contact, 28 – 22 AWG, .08 – .4 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 22, Crimp, Phosphor Bronze, Signal
1658686-2
Socket Contact, 28 – 22 AWG, .08 – .4 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 22, Crimp, Phosphor Bronze, Signal
-
- AMPLIMITE
- TE 内部编号 1658686-2
- TE 内部产品描述 SOCKET CONT, 22-28 AWG, DF 22, AMPLIMITE
- 所有 D-Sub 连接器端子：插座，磷青铜，信号，22 号 (5)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位器类型 : 卡口
-
端子大小 : 尺寸 22
-
线径 (AWG): 28 – 22
文档
产品图纸
- SOCKET CONTACT,22-28 AWG,22 DF,AMPLIMITE ENG_CD_1658686_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1658686-2_A.pdf 英文版本
- 下载查看 ENG_CVM_1658686-2_A.3d_igs.zip 英文版本
- ENG_CVM_1658686-2_A.3d_stp.zip 英文版本
- ENG_CVM_1658686-2_A.2d_dxf.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- Circular Hybrid Connectors ENG_DS_1-1773870-2_Circular_Hybrid_Connector_0316.pdf 英文版本
- 1-1773875-1_FORGE_DRAWER_CONNECTORS_CN CHI_DS_1-1773875-1_FORGE_DRAWER_CONNECTORS_CN_0116.pdf
- 3-1773463-3_FORGE_DRAWER_CONNECTORS ENG_DS_3-1773463-3_FORGE_DRAWER_CONNECTORS_0116.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10001_H.pdf 英文版本
- 产品规格 ENG_SS_108-1268_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-156_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9381_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 22
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 1.9
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
-
壳体内的端子定位器类型 : 卡口
尺寸
-
兼容的绝缘直径范围 : .76 – 1.02 mm [ .03 – .04 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .08 – .4
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
识别标记
-
端子颜色代码 : 绿色
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
