1658641-3

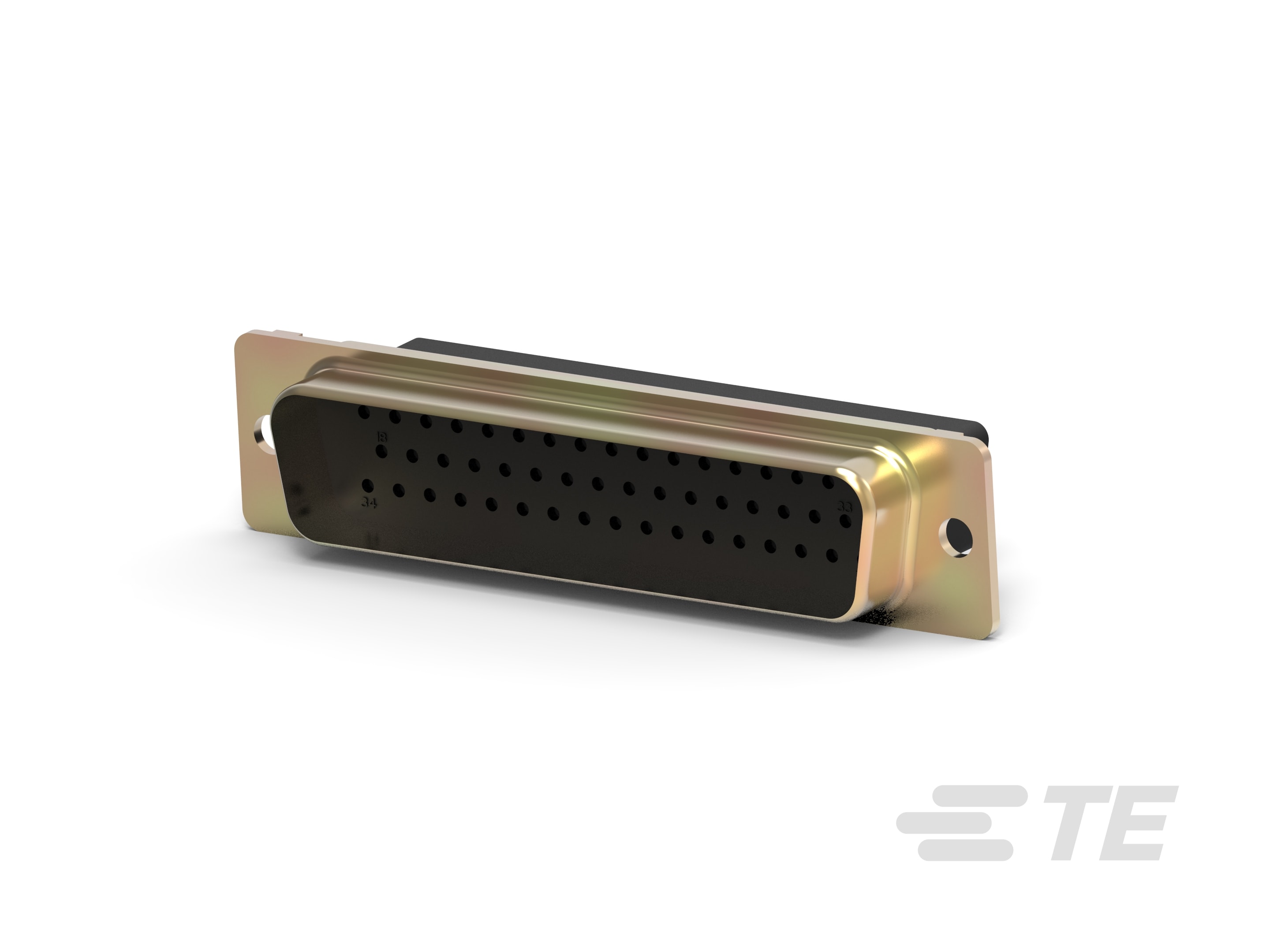

50 Position D-Shaped Connector, Plug, Cable-to-Cable, Panel Mount, 5 Shell Size, 2.74 mm / 2.77 mm / 2.79 mm [.108 in / .109 in / .11 in] Centerline
1658641-3
50 Position D-Shaped Connector, Plug, Cable-to-Cable, Panel Mount, 5 Shell Size, 2.74 mm / 2.77 mm / 2.79 mm [.108 in / .109 in / .11 in] Centerline
-
- AMPLIMITE
- TE 内部编号 1658641-3
- TE 内部产品描述 PLUG ASSY SIZE 5
- 所有 D-Sub 压接：插头，信号，50 针脚，插针尺寸 20，外壳尺寸 5 (4)
-
位数 : 50
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 5
文档
产品图纸
- PLUG CONNECTOR, SIZE 5, 50 POS., AMPLIMITE HDP ENG_CD_1658641_E_1658641_1_c.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1658641-3_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1658641-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1658641-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1658641-3_D.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-40030_D.pdf 英文版本
- 产品规格 ENG_SS_108-40005_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-99_C.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7514_E.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_1088108_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
壳体材料配置 : 全部金属外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
连接器壳体尺寸 : 5
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 50
主体特性
-
插针材料 : 玻璃填充尼龙
-
主要产品颜色 : 黑色
-
外壳电镀材料 : 锌
接触件特性
-
端子大小 : 尺寸 20
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 安装孔
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 钢
-
外壳材料 : 尼龙 GF, 聚酯 GF
-
中心线（间距） (mm): 2.74, 2.77, 2.79
-
中心线（间距） (in): .108, .109, .11
尺寸
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .56
-
兼容的绝缘直径范围 (mm): 4.58 – 11.68
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 225
-
封装方法 : 包装
