165399-1

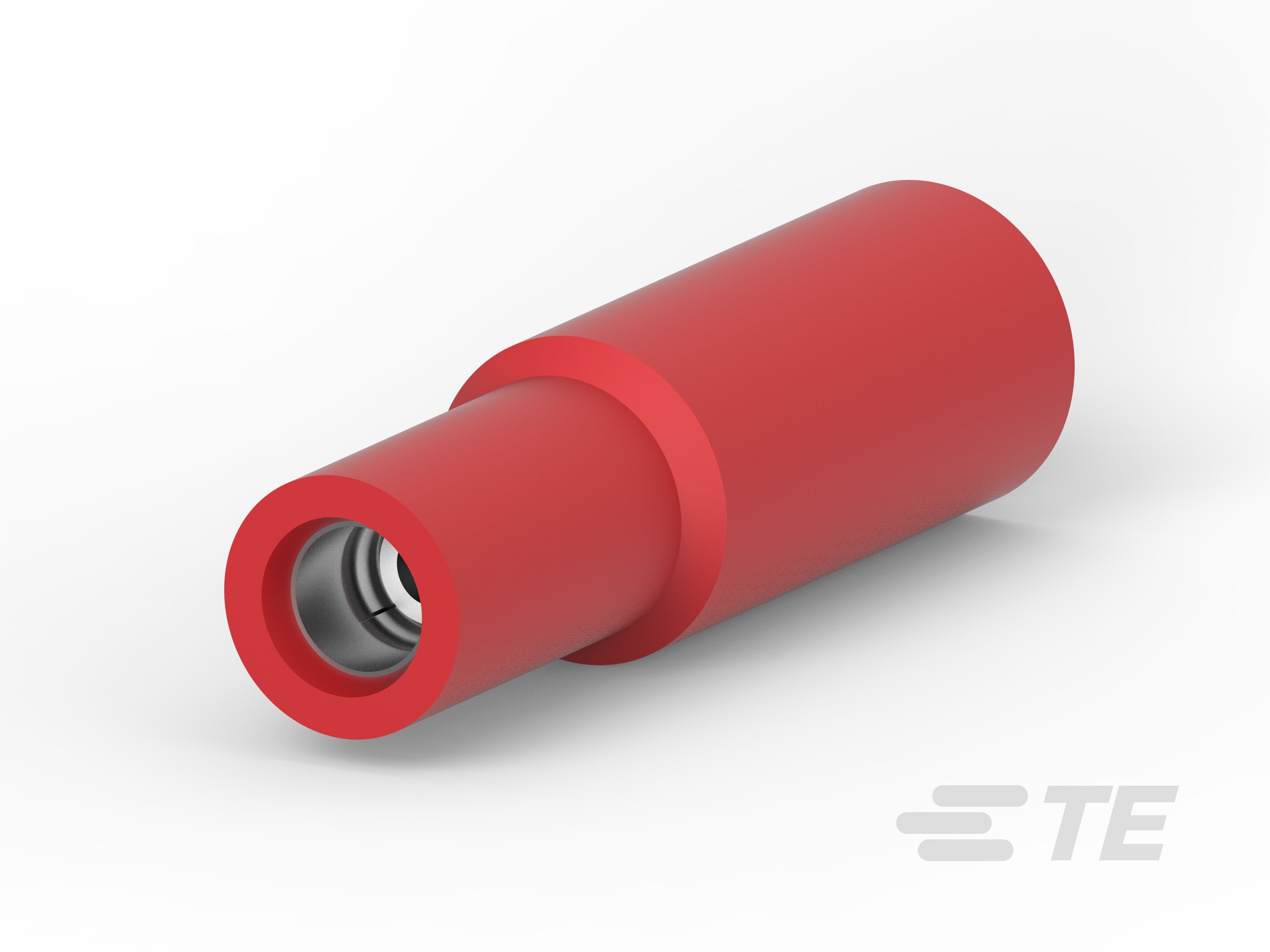

Shur-Plug Receptacle Terminal, Red, 20 – 15 AWG, .5 – 1.6 mm² Wire, 1022 – 3257 CMA, 22.9 mm [.9 in] Length, Closed Barrel, Tin Plating, Box, PIDG

SHUR PLUG REC.ASSY.-165399-1

165399-1

Shur-Plug Receptacle Terminal, Red, 20 – 15 AWG, .5 – 1.6 mm² Wire, 1022 – 3257 CMA, 22.9 mm [.9 in] Length, Closed Barrel, Tin Plating, Box, PIDG

    • PIDG

  • 压接导线端子类型 : Shur 插头插座

  • 兼容的绝缘直径范围 : 2.99 mm [ .118 in ]

  • 线径 (AWG): 20 – 15

  • 线径 (mm²): .5 – 1.6

  • 线径 (CMA): 1022 – 3257

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 套管材料 : 铜

  • 套管电镀材料 : 锡

  • 主要产品颜色 : 红色

接触件特性

  • 压接导线端子类型 : Shur 插头插座

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 2.99 mm [ .118 in ]

  • 线径 (AWG): 20 – 15

  • 线径 (mm²): .5 – 1.6

  • 线径 (CMA): 1022 – 3257

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 22.9 mm [ .9 in ]

使用环境

  • 绝缘选项 : 完全绝缘

包装特性

  • 封装数量 : 500

  • 封装方法 : Box
