1645560-1

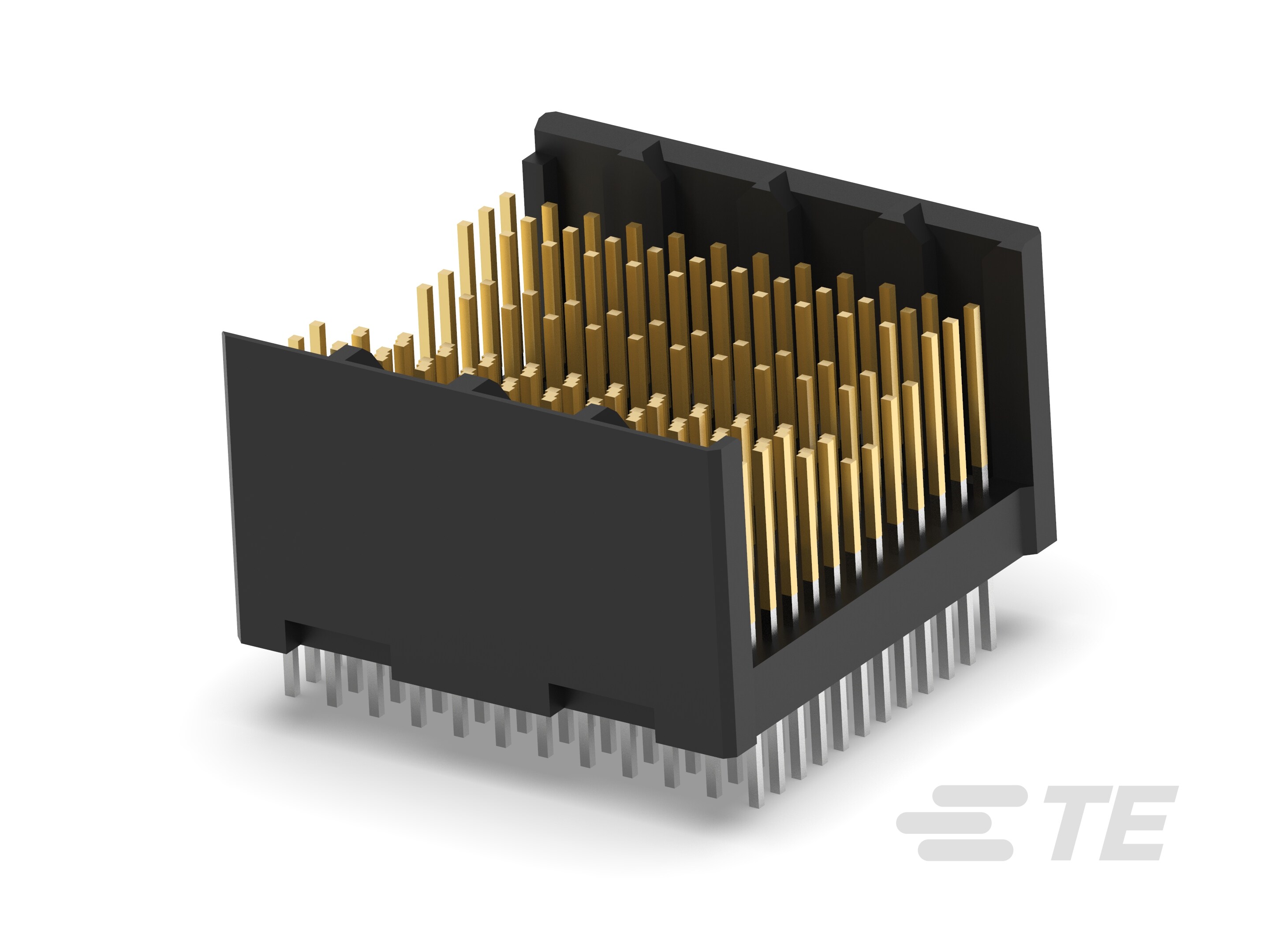

144 Position High Speed Backplane Connector, 12 Row, 12 Column, PCB Mount Header, Vertical, Partially Shrouded, Z-PACK 2mm HM
1645560-1
144 Position High Speed Backplane Connector, 12 Row, 12 Column, PCB Mount Header, Vertical, Partially Shrouded, Z-PACK 2mm HM
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 1645560-1
- TE 内部产品描述 2MMHM HDR ASY,12R SEL/LD 144 P
-
位数 : 144
-
接合对准 : 带有
-
接合对准类型 : 极化
-
行数 : 12
-
列数 : 12
文档
产品图纸
- MALE ASSEMBLY, Z-PACK 2mm HM, TYPE B, 12 ROW ENG_CD_1645560_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1645560-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1645560-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1645560-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1645560-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1132_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器组件类型 : PCB 安装接头
-
护罩种类 : 部分带罩
结构特性
-
信号位置数量 : 144
-
位数 : 144
-
行数 : 12
-
列数 : 12
-
PCB 安装方向 : 垂直
-
引导位置 : 无引导
接触件特性
-
端子额定电流（最大值） (A): .7
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 2 - 侧面
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
连接器高度 (in): 2
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Tube
