164161-3

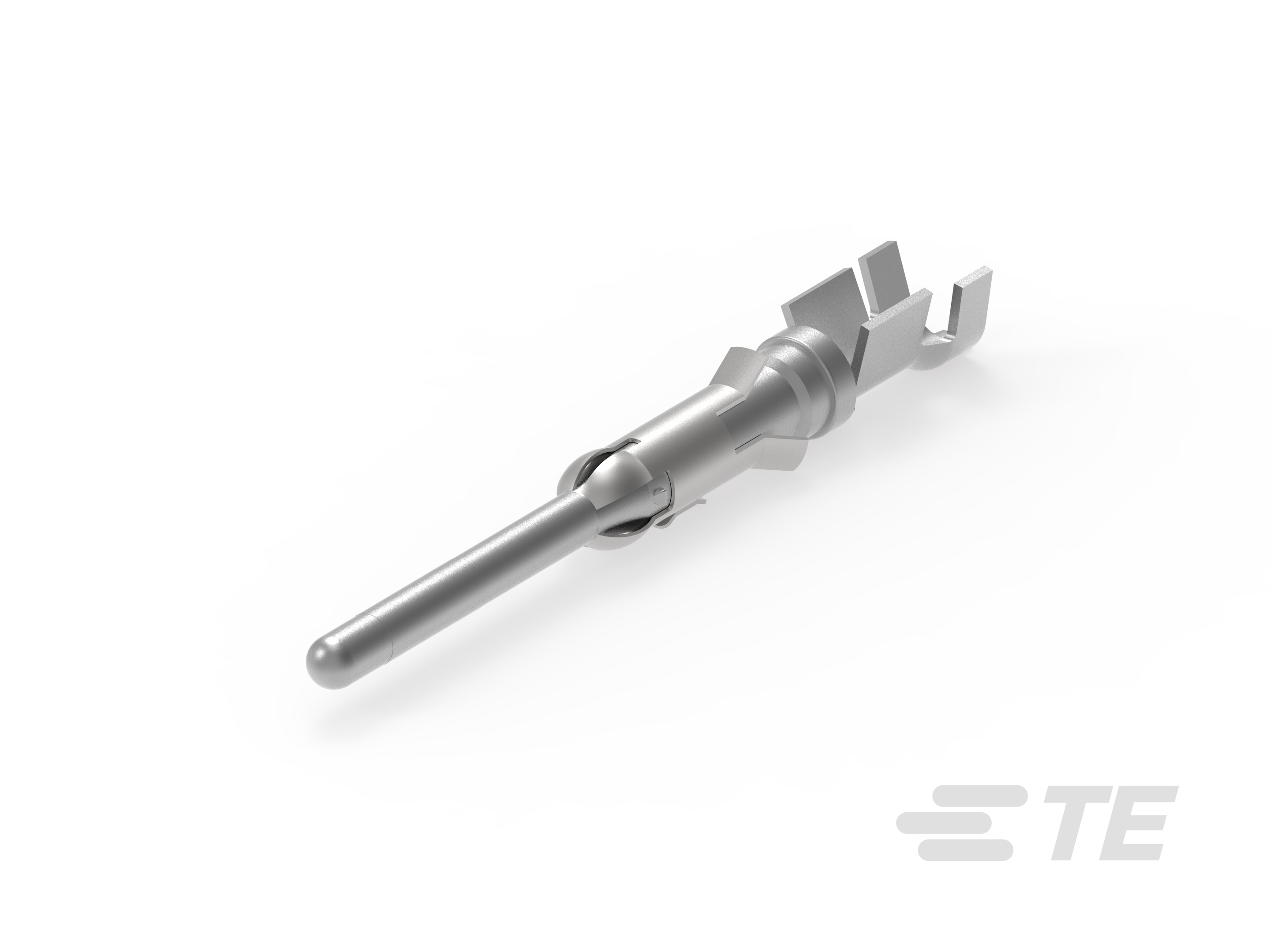

Pin Contact, Tin (Sn), Snap-In Contact Retention, Size 16 Contact Size, 18 – 16 AWG, .8 – 1.4 mm² Wire, Crimp, Brass, Power & Signal, AMP M Series

M-SRS.PIN BODY 3+-164161-3

164161-3

Pin Contact, Tin (Sn), Snap-In Contact Retention, Size 16 Contact Size, 18 – 16 AWG, .8 – 1.4 mm² Wire, Crimp, Brass, Power & Signal, AMP M Series

    • AMP
    • AMP M 系列
  • TE 内部编号 164161-3
  • TE 内部产品描述 M-SRS.PIN BODY 3+
  • 别名 ID 0-0164161-3

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 壳体内的端子定位器类型 : 卡口

查看所有特性
更多 更少

文档

产品图纸

  • TYPE III+, SIZE 16, PIN ASS'Y LONG SERIES, 18-16 AWG, 2.0-2.5mm DIA INSULATION ENG_CD_164161_P.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

接触件特性

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀厚度 : 1.02 µm [ 40 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子接合区域电镀材料厚度 : 1.02 µm [ 40 µin ]

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 16

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 13

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

  • 壳体内的端子定位器类型 : 卡口

尺寸

  • 兼容的绝缘直径范围 : 2 – 2.5 mm [ .078 – .098 in ]

  • 线径 (AWG): 18 – 16

  • 线径 (mm²): .8 – 1.4

使用环境

  • 工组温度范围 : -55 – 90 °C [ -67 – 194 °F ]

操作/应用

  • 电路应用 : 电源和信号

识别标记

  • 端子颜色代码 : 蓝色

包装特性

  • 封装方法 : Reel

  • 封装数量 : 5000
