160914-2

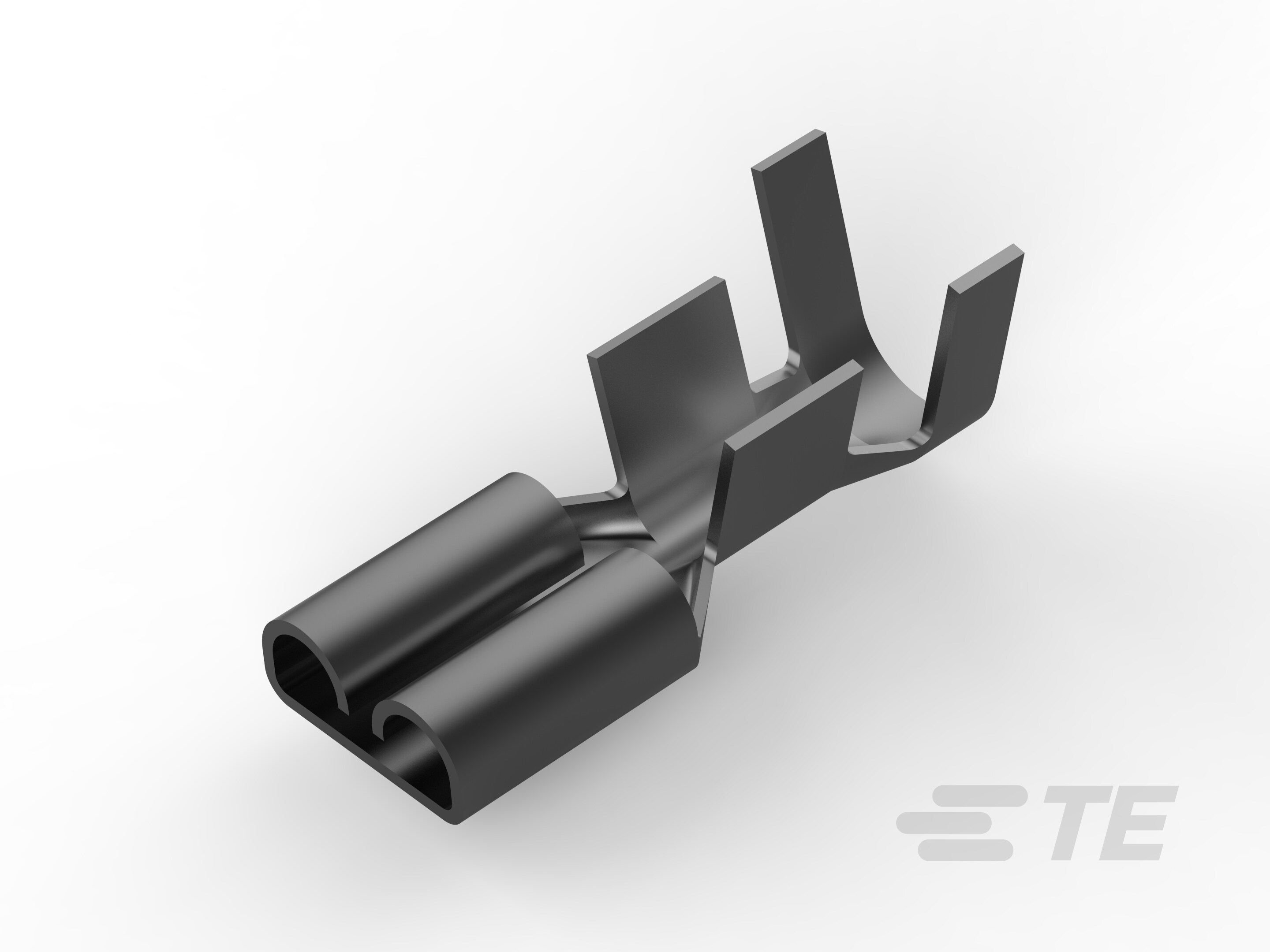

Quick Disconnect Receptacle, 11 – 10 AWG, 4 – 6 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, FASTIN-FASTON 250
160914-2
Quick Disconnect Receptacle, 11 – 10 AWG, 4 – 6 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Strip/Reel, FASTIN-FASTON 250
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 250
- TE 内部编号 160914-2
- TE 内部产品描述 FF 250 REC 4-6MM2 TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 11 – 10
-
线径 (mm²): 4 – 6
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- .250 SRS FASTIN-ON RECEPTACLE ENG_CD_160914_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_160914-2_M.pdf 3D
- 下载查看 ENG_CVM_CVM_160914-2_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_160914-2_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_160914-2_M.3d_stp.zip 英文版本
数据表/目录页
- FASTIN_FASTON_Product_Line ENG_CS_82004_FASTIN_FASTON_Product_Line_0311.pdf 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- 产品规格 S_108-5178_C1.tif 英文版本
- ENG_SS_108-5178_C1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
锁定枪高度 (in): .053
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 4 – 5.2 mm [ .157 – .205 in ]
-
产品长度 : 19.2 mm [ .755 in ]
-
线径 (AWG): 11 – 10
-
线径 (mm²): 4 – 6
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 4000
-
封装方法 : 带/卷
