1601261-2

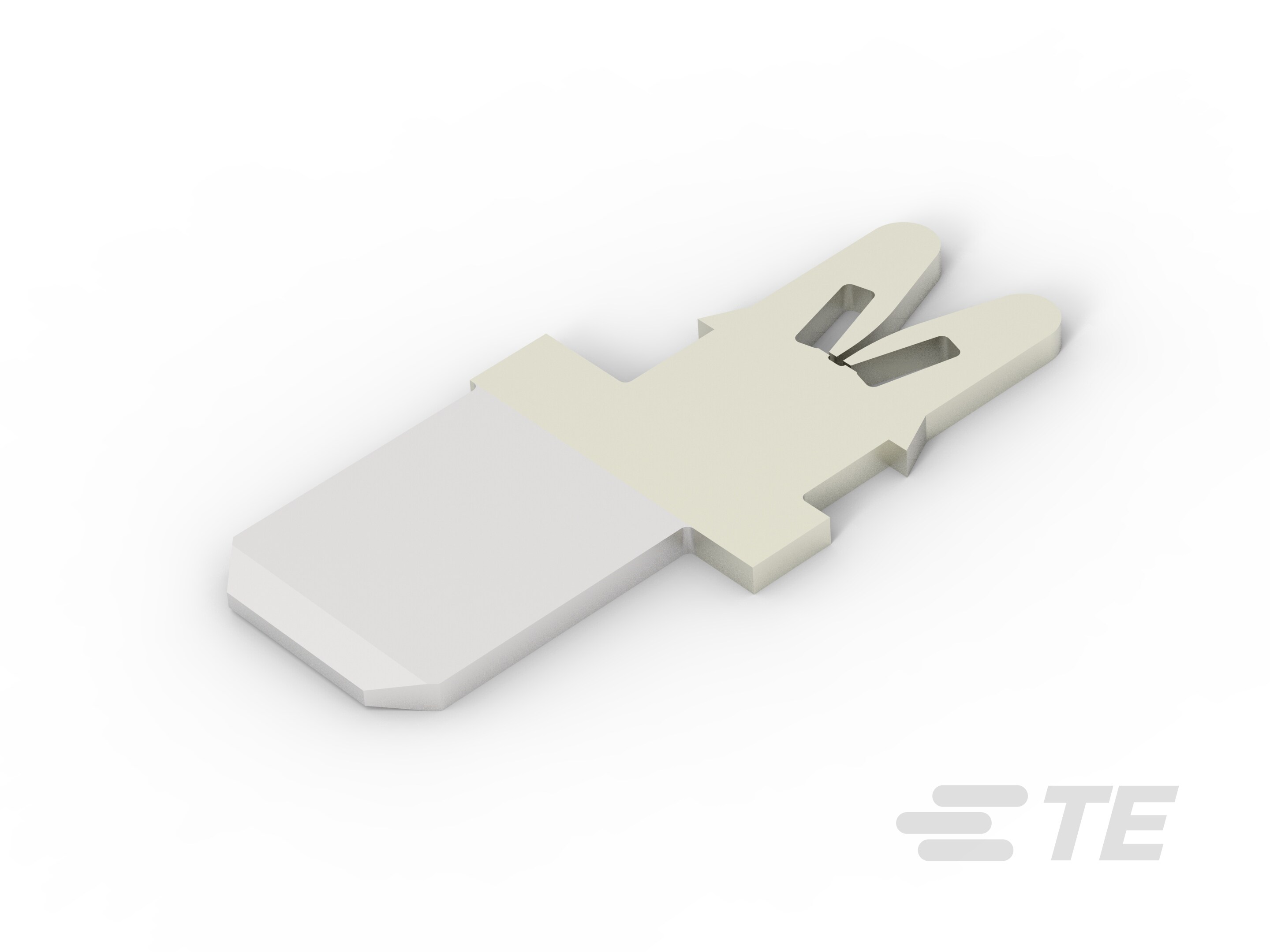

Tab Magnet Wire Terminal, 34 – 18 AWG, .16 – 1.02 mm, Insulation Displacement (IDC), 4.52 mm [.02 in] Tab Width, Silver Plating, SIAMEZE
1601261-2
Tab Magnet Wire Terminal, 34 – 18 AWG, .16 – 1.02 mm, Insulation Displacement (IDC), 4.52 mm [.02 in] Tab Width, Silver Plating, SIAMEZE
-
- SIAMEZE
- TE 内部编号 1601261-2
- TE 内部产品描述 TAB,OFFSET,4.52x0.51,STD,SMZ
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.52 mm [ .02 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
电磁线尺寸 (mm): .16 – 1.02
-
电磁线尺寸 (AWG): 34 – 18
文档
产品图纸
- STANDARD RANGE WIRE TO 4.52 [.178] X 0.51 [.020], OFFSET TAB SIAMEZE TERMINAL ENG_CD_1601261_A1_baseFilename.pdf 英文版本
- P.C. BOARD TAB SIAMEZE POCKET SPECIFICATION 英文版本
- P.C. BOARD TAB SIAMEZE POCKET SPECIFICATION ENG_CD_1601424_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1601261-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1601261-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1601261-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1601261-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-723_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.52 mm [ .02 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 银
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 : 7.26 mm [ .286 in ]
-
电磁线尺寸 (mm): .16 – 1.02
-
电磁线尺寸 (AWG): 34 – 18
-
材料厚度（电磁线侧） : .54 mm [ .021 in ]
-
产品长度 : 12.75 mm [ .5 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
