规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

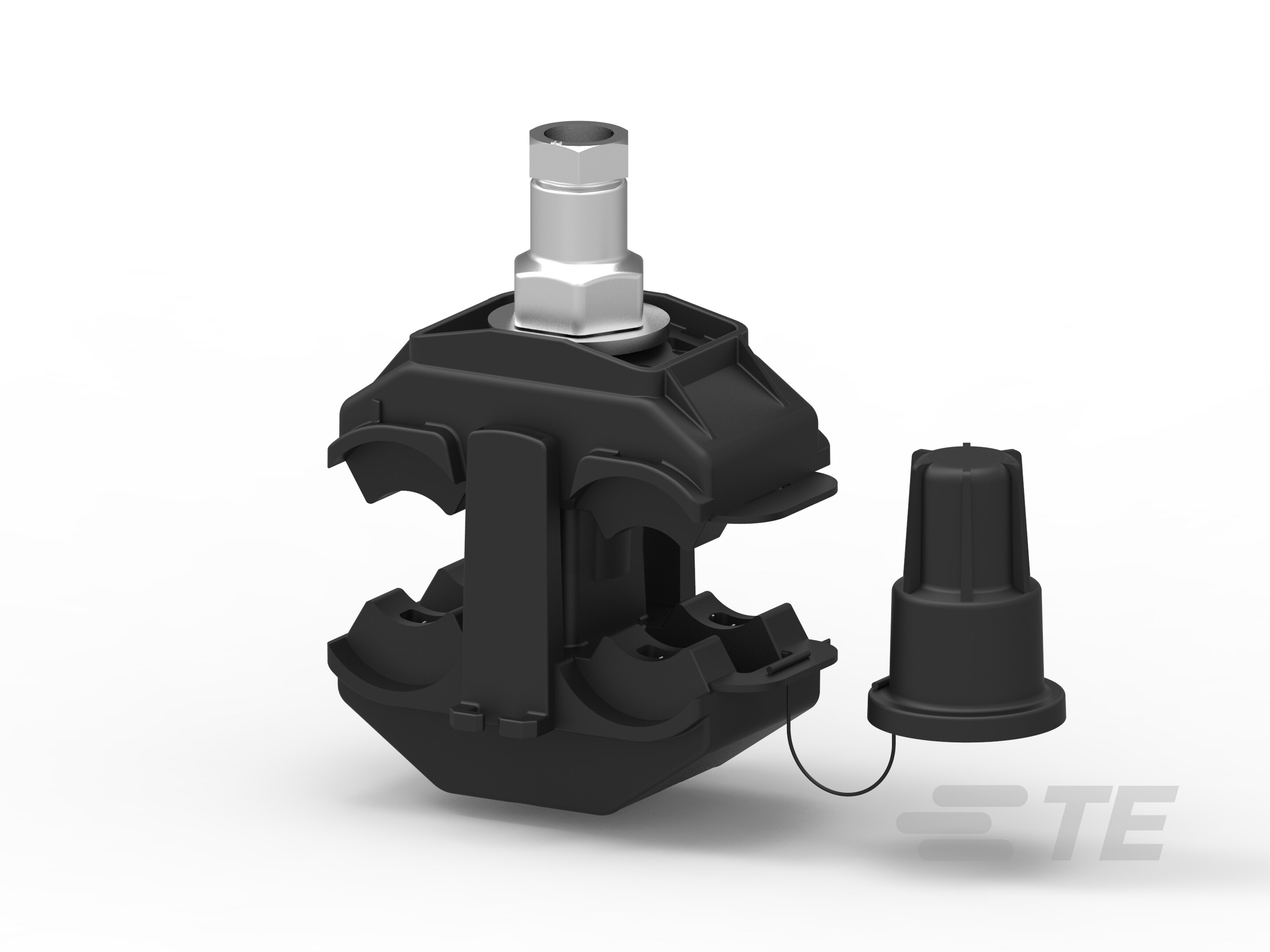

  • 绝缘连接器产品类型 : 绝缘穿刺连接器

  • 安装技术 : 两侧穿孔

  • 穿孔刀片基材 : 镀锡铜

电气特征

  • 额定电流 (A): 350

  • 电压等级 (kV): ≤ 1

  • 负载下连接(最大 90A) :

操作/应用

  • 电源元件连接类型 : 干线对接

  • 电源元件应用类型 : 开销

尺寸

  • 兼容导线绝缘厚度(最大值) : 2 mm [ .079 in ]

  • 剪床头尺寸(对边) (mm): 13

  • 兼容导体截面范围 - 主线 (mm²): 25 – 95

  • 兼容导体截面范围 - 公端 (mm²): 25 – 95

包装特性

  • 封装数量 : 50

结构特性

  • 螺栓数量 : 1

使用环境

  • 安装温度范围 : -20 – 55 °C [ -4 – 131 °F ]

行业标准

  • 与已批准的标准产品兼容 : NFC 33 020, EN 50483-4

主体特性

  • 产品重量 (g): 158

机械附件

  • 剪床头断裂扭矩 (Nm): 18

产品供货情况

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
