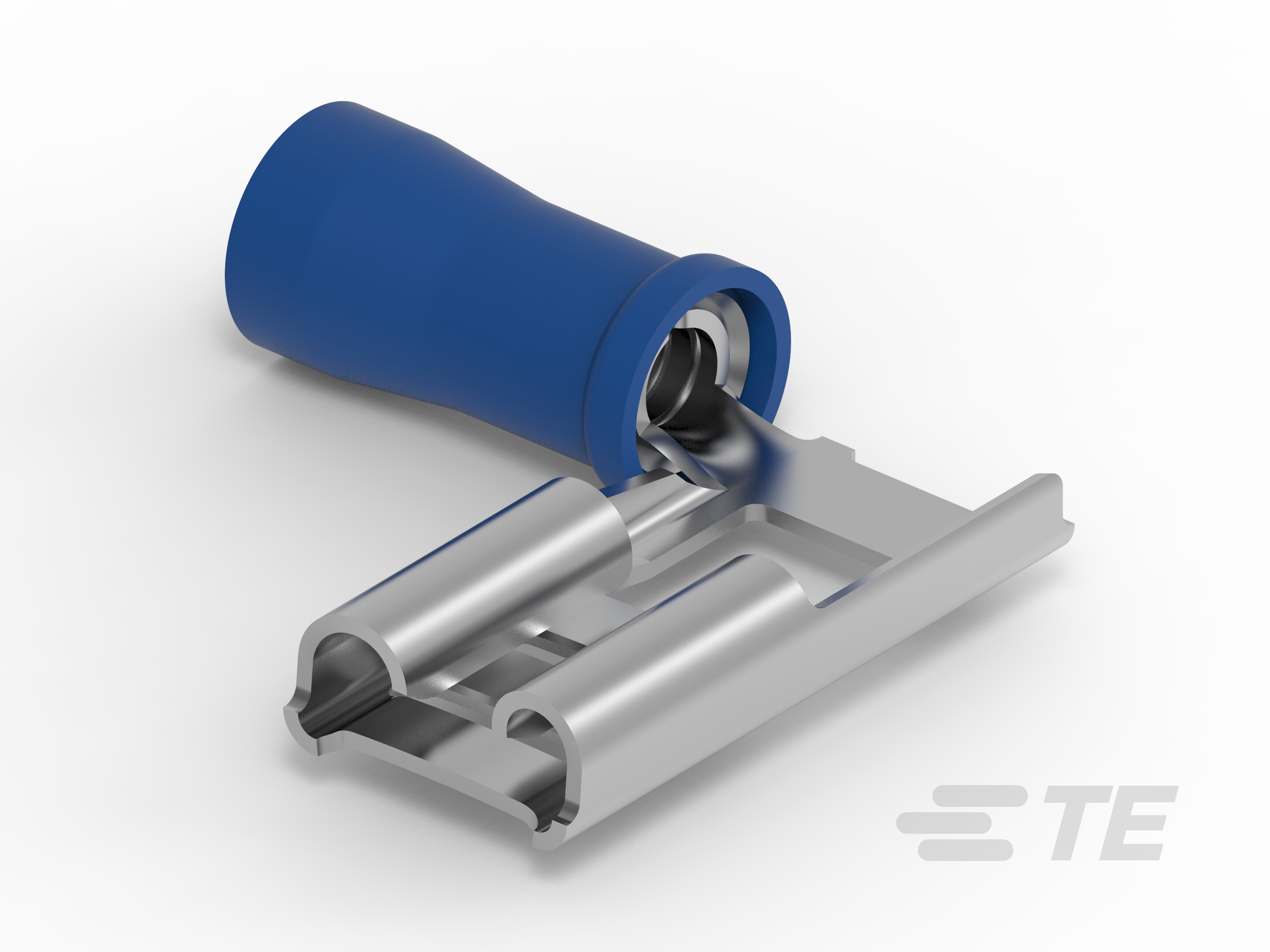

156666-1
Quick Disconnect Receptacle, Partially Insulated, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, 6.35 mm [.25 in] Tab Width, PIDG
156666-1
Quick Disconnect Receptacle, Partially Insulated, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, 6.35 mm [.25 in] Tab Width, PIDG
-
- PIDG
- TE 内部编号 156666-1
- TE 内部产品描述 PIDG FASTON FLAG ASSY 16-14
- 别名 ID 749020-000 AMPS-0-0156666-1
- 所有 PIDG FASTON Receptacle Quick Disconnects (21)
-
快速断开端子类型 : 母端
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
对接公端宽度 : 6.35 mm [ .25 in ]
文档
产品图纸
- RECEPTACLE, 250 SERIES, FLAG FASTON, PIDG, WIRE SIZE 16-14 AWG 英文版本
- RECEPTACLE, 250 SERIES, FLAG FASTON, PIDG, WIRE SIZE 16-14 AWG ENG_CD_156666_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_156666-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_156666-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_156666-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_156666-1_E.3d_stp.zip 英文版本
数据表/目录页
- PIDG_FASTON ENG_CS_82004_PIDG_FASTON_0411.pdf 英文版本
- ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf 英文版本
- PIDG TERMINALS & SPLICES Quick Reference Guide ENG_DS_1773464-1_QRG_PIDG_1902.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 300
主体特性
-
绝缘材料 : 尼龙
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : 压缩压接
-
压线筒类型 : Closed
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.88 – 4.32 mm [ .157 – .17 in ]
-
产品长度 : 19.3 mm [ .76 in ]
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
使用环境
-
绝缘选项 : 部分绝缘
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1000
-
封装方法 : Carton
其他
-
压线筒颜色 : 蓝色
