规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 端子特性  电线停止点

  • 与分离式电线类型兼容  实芯, 绞线

  • 插入力  正常

结构特性

  • 与线缆类型兼容  分离式导线

  • 连接容量 

电气特征

  • 额定电压 (V) 300

主体特性

  • 绝缘材料  尼龙

接触件特性

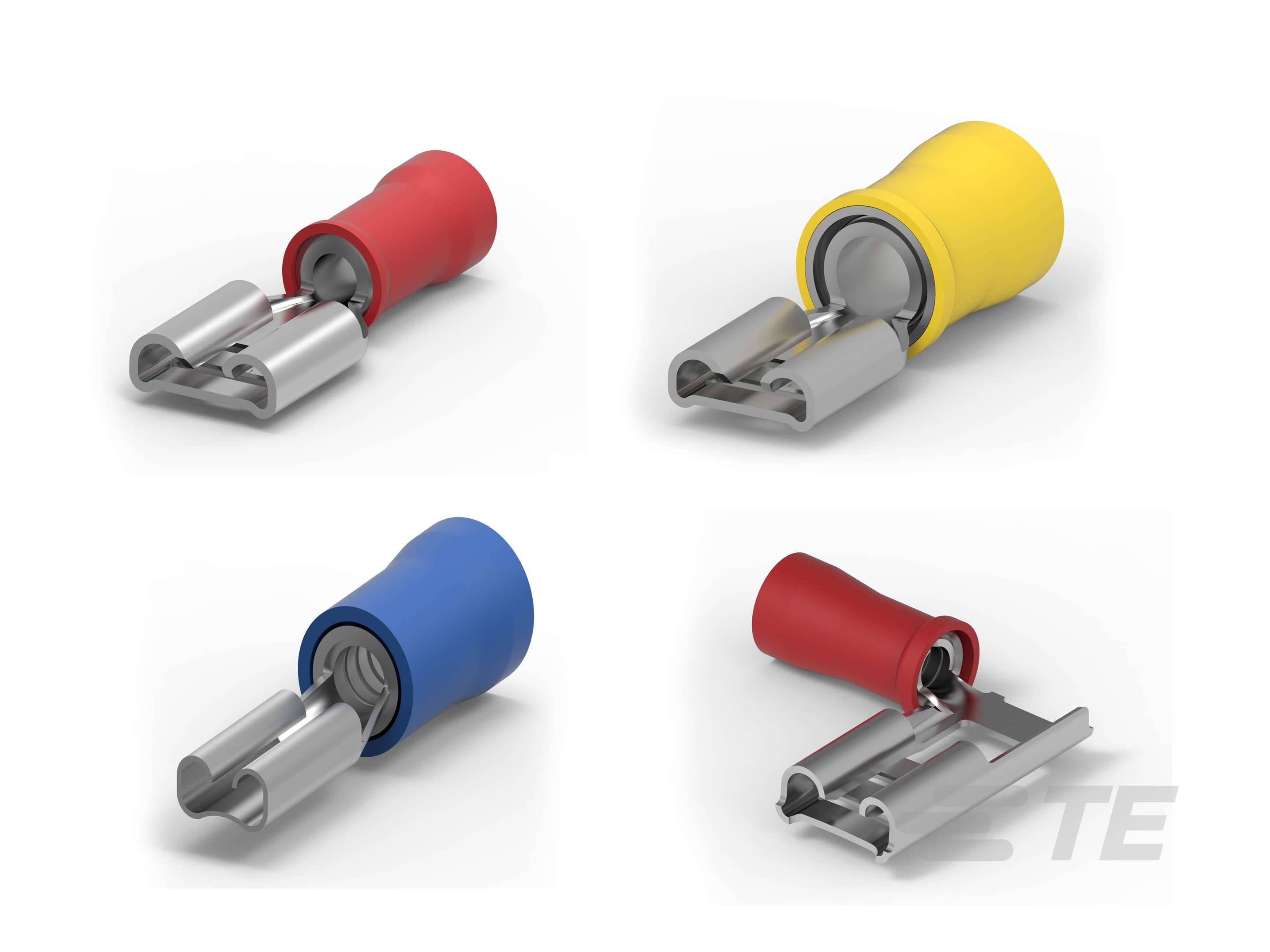

  • 快速断开端子类型  母端

  • 对接公端宽度 (mm) 2.79, 4.75, 4.8, 5.21, 6.35

  • 对接公端宽度 (in) .11, .187, .189, .205, .25

  • 对接公端厚度 (mm) .5, .51, .79, .8, .81

  • 对接公端厚度 (in) .02, .031, .032

  • 端子方向  标志, 直式

  • 端子基材  黄铜

  • 端子电镀材料  锡, 预镀锡

  • 压接类型  压缩压接

  • 压线筒类型  Closed

端接特性

  • 产品端接到  线缆

机械附件

  • 带导线绝缘  带有

  • 接合固定类型  凹点

尺寸

  • 兼容的绝缘直径范围 (mm) 2.08, 2.54, 3.43, 3.5, 3.56, 4.32, 6.35, 2.88 – 4.32, 2.67 – 3.56, 2.7 – 3.6

  • 兼容的绝缘直径范围 (in) .082, .1, .135, .14, .17, .25, .105 – .14, .157 – .17

  • 端子材料厚度 (mm) .3, .41, .45, .46

  • 端子材料厚度 (in) .012, .016, .018

  • 产品长度 (mm) 17.81, 18.64, 19.3, 19.8, 20.36, 20.88, 22.2, 22.86, 23.2, 25.7, 26

  • 产品长度 (in) .7, .734, .76, .779, .8, .822, .874, .9, .913, 1.012, 1.024

  • 线径 (AWG) 17 – 13, 12 – 10, 26 – 24, 11 – 10, 22 – 16, 22 – 18, 16 – 14

  • 线径 (mm²) 4 – 6, .26 – .96, 2.62 – 6.64, 1.04 – 2.62, 1 – 2.5, .3 – 1.5, .12 – .20

  • 线径 (CMA) 5180 – 13100, 592 – 3260, 509 – 1900, 1980 – 4914, 2050 – 5180, 238 – 475, 592 – 2960, 8226 – 12066

使用环境

  • 绝缘选项  部分绝缘

行业标准

  • UL 阻燃性等级  UL 94V-2

  • 与机构/标准产品兼容  CSA, RU(UL 部件认证)

包装特性

  • 封装数量  500, 1000

  • 封装方法  Bag, Box, Carton, 零散零件

其他

  • 压线筒颜色  红色, 蓝色, 透明, 黄色

参考编号

  • TE 内部编号 CAT-P592-F266
