规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

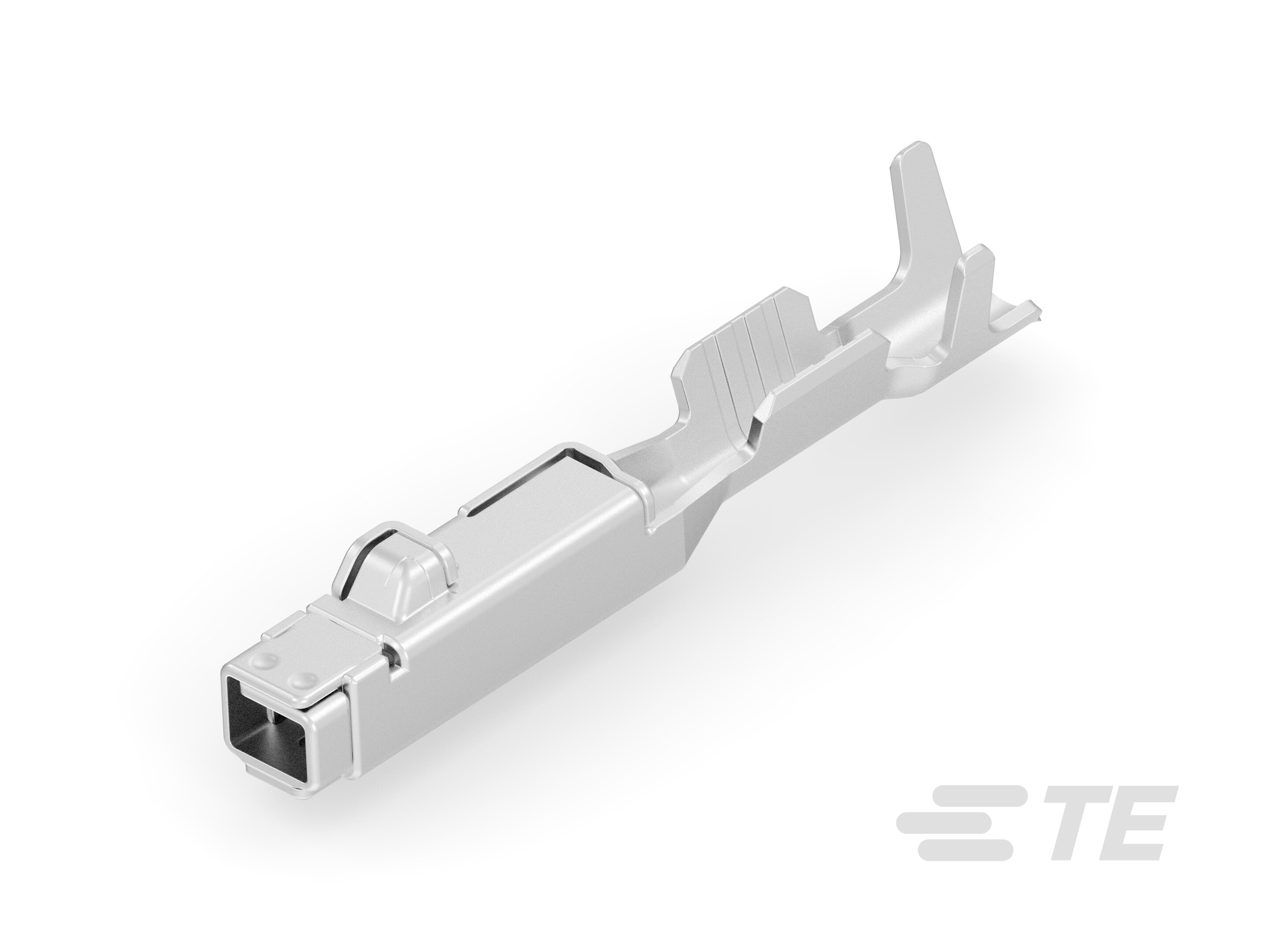

接触件特性

  • 端子制造 : 冲压成形

  • 端子大小 : 1.2mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 8.75

  • 端子类型 : 母端

  • 接触面电镀 : 金 (Au)

  • 对接公端宽度 : 1.2 mm [ .047 in ]

  • 对接公端厚度 : .6 mm [ .024 in ]

尺寸

  • 兼容的绝缘直径范围 : 1.1 – 1.75 mm [ .043 – .069 in ]

  • 线径 (AWG): 23 – 22

  • 线径 (mm²): .25 – .35

  • 线径查找 (mm²): .3, .25

  • 线径查找 (AWG): 22, 23

产品类型特性

  • 插座种类 : 180°

  • 可密封 :

  • 主要锁定特性 : 无尖刃主体

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度(最大值) : 125 °C [ 212 °F ]

  • 工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel

操作/应用

  • 符合自动化指南 : 是的,KOMAX 根据 5.0 版(2018 年 3 月)自动插入元件

  • 与电线基础材料兼容 :

其他

  • 端子传导 : 0 – 24 A(低功率)

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规

产品合规性
