151467

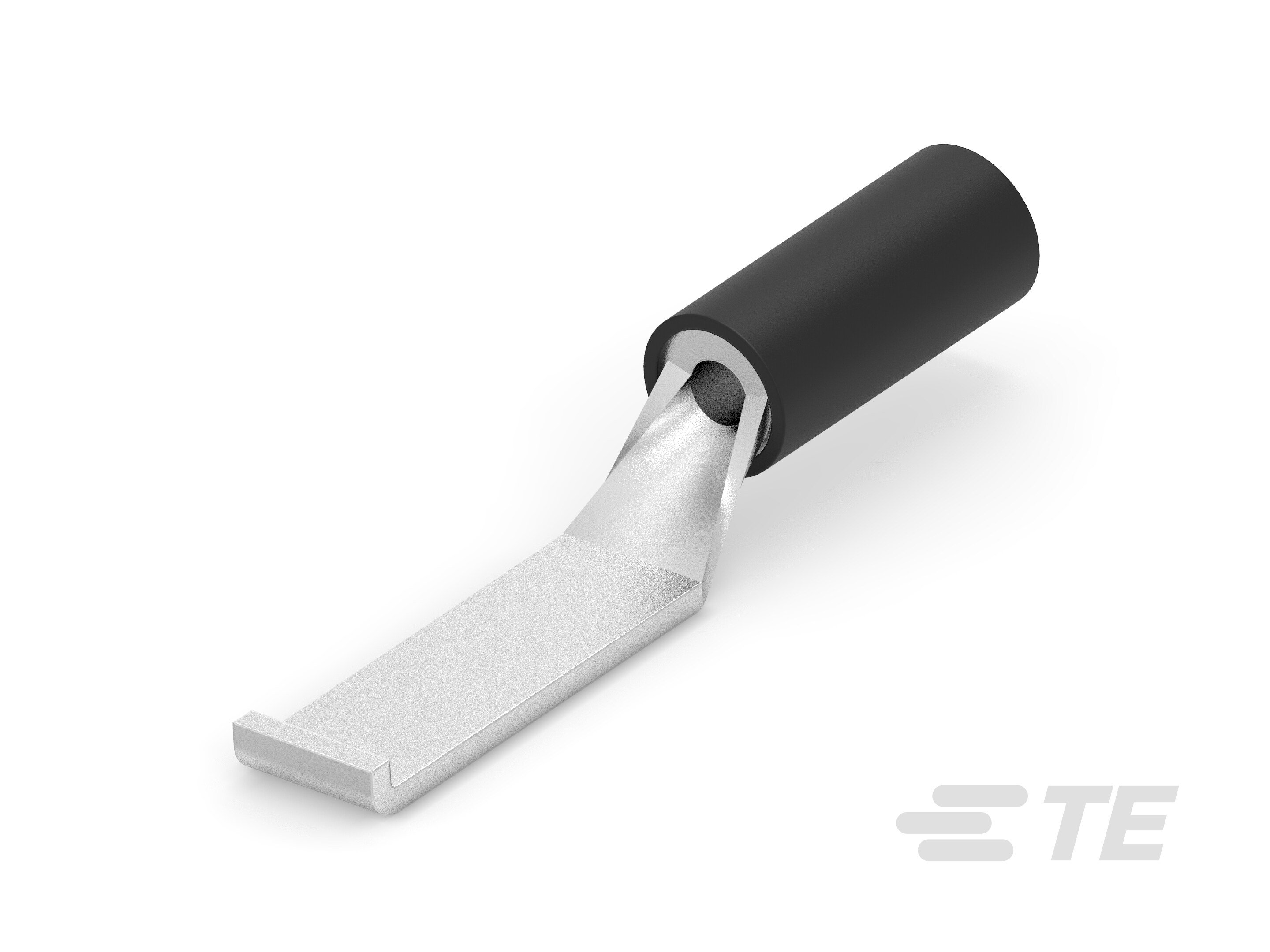

Blade, 4.6 mm [.181 in] Tab Width, .78 mm [.033 in] Tab Thickness, 20 – 16 AWG, .25 – 1.6 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, PIDG
151467
Blade, 4.6 mm [.181 in] Tab Width, .78 mm [.033 in] Tab Thickness, 20 – 16 AWG, .25 – 1.6 mm² Wire, 509 – 3260 CMA, Closed Barrel, Tin Plating, PIDG
-
- PIDG
- TE 内部编号 151467
- TE 内部产品描述 22-16 PIDG LIPPED BLADE EXP.1
-
压接导线端子类型 : 刀鞘天线
-
对接公端宽度 : 4.6 mm [ .181 in ]
-
对接公端厚度 : .78 mm [ .033 in ]
-
兼容的绝缘直径范围 (mm): 2.66 – 3.55, 3.6
-
兼容的绝缘直径范围 (in): .141, .105 – .14
-
线径 (AWG): 20 – 16
文档
产品图纸
- LIPPED BLADE TERMINAL ASSY. ENG_CD_151467_D.pdf 英文版本
- LIPPED BLADE TERMINAL ASSY. 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_151467_B.pdf 3D
- 下载查看 ENG_CVM_CVM_151467_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_151467_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_151467_B.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接触部长度 : 12 mm [ .472 in ]
-
压接导线端子类型 : 刀鞘天线
-
对接公端宽度 : 4.6 mm [ .181 in ]
-
对接公端厚度 : .78 mm [ .033 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
尺寸
-
DIN 电线尺寸 (mm²): .5 – 1
-
兼容的绝缘直径范围 (mm): 2.66 – 3.55, 3.6
-
兼容的绝缘直径范围 (in): .141, .105 – .14
-
线径 (AWG): 20 – 16
-
线径 (mm²): .25 – 1.6
-
线径 (CMA): 509 – 3260
-
端子材料厚度 : .78 mm [ .031 in ]
-
产品总长度 : 27.41 mm [ 1.08 in ]
包装特性
-
封装数量 : 1000
-
封装方法 : Box
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
主体特性
-
绝缘材料 : 尼龙
-
主要产品颜色 : 黑色
-
套管材料 : 尼龙
结构特性
-
与线缆类型兼容 : 分离式导线
机械附件
-
带导线绝缘 : 带有
使用环境
-
绝缘选项 : 部分绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
