150558-3

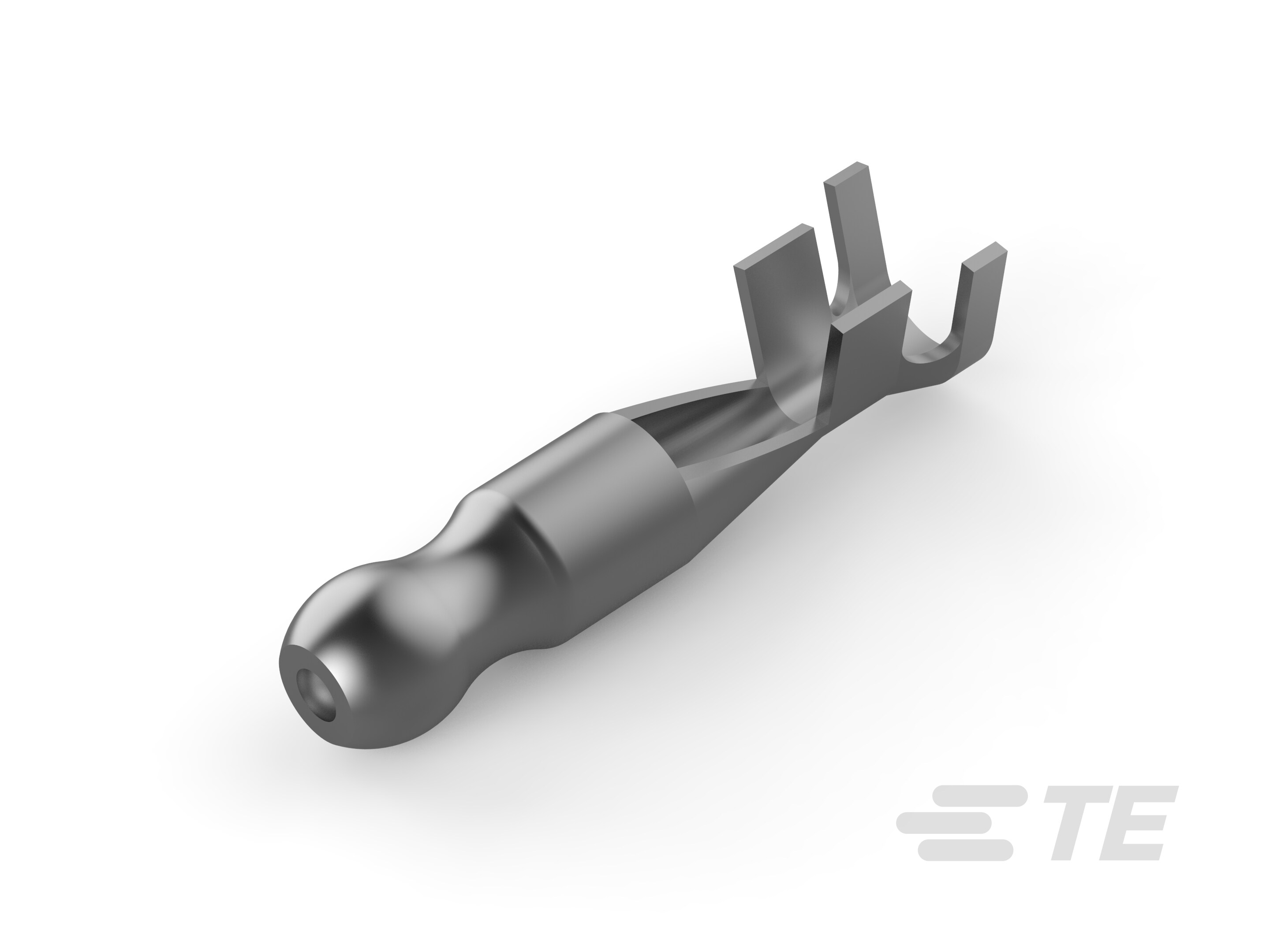

Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 16 – 12 AWG, 1.25 – 3 mm² Wire, 2582 – 6529 CMA, 22 mm [.866 in] Length, Open Barrel, SHUR-PLUG 180
150558-3
Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 16 – 12 AWG, 1.25 – 3 mm² Wire, 2582 – 6529 CMA, 22 mm [.866 in] Length, Open Barrel, SHUR-PLUG 180
-
- SHUR-PLUG 180
- TE 内部编号 150558-3
- TE 内部产品描述 SHUR PLUG
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
兼容的绝缘直径范围 (mm): 3.1 – 4.3 | 4.3
-
兼容的绝缘直径范围 (in): .122 – .169 | .169
-
线径 (AWG): 16 – 12
-
线径 (mm²): 1.25 – 3
文档
产品图纸
- WIRE TERMINAL 180 DIA PLUG ENG_CD_150558_K2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_150558-3_AN.pdf 3D
- 下载查看 ENG_CVM_CVM_150558-3_AN.2d_dxf.zip 英文版本
- ENG_CVM_CVM_150558-3_AN.3d_igs.zip 英文版本
- ENG_CVM_CVM_150558-3_AN.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑 | 绝缘穿刺
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接触部长度 : 11.1 mm [ .433 in ]
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 预镀锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 3.1 – 4.3 | 4.3
-
兼容的绝缘直径范围 (in): .122 – .169 | .169
-
线径 (AWG): 16 – 12
-
线径 (mm²): 1.25 – 3
-
线径 (CMA): 2582 – 6529
-
压线筒内径 : 3.72 mm [ .145 in ]
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 22 mm [ .866 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
