1473649-7

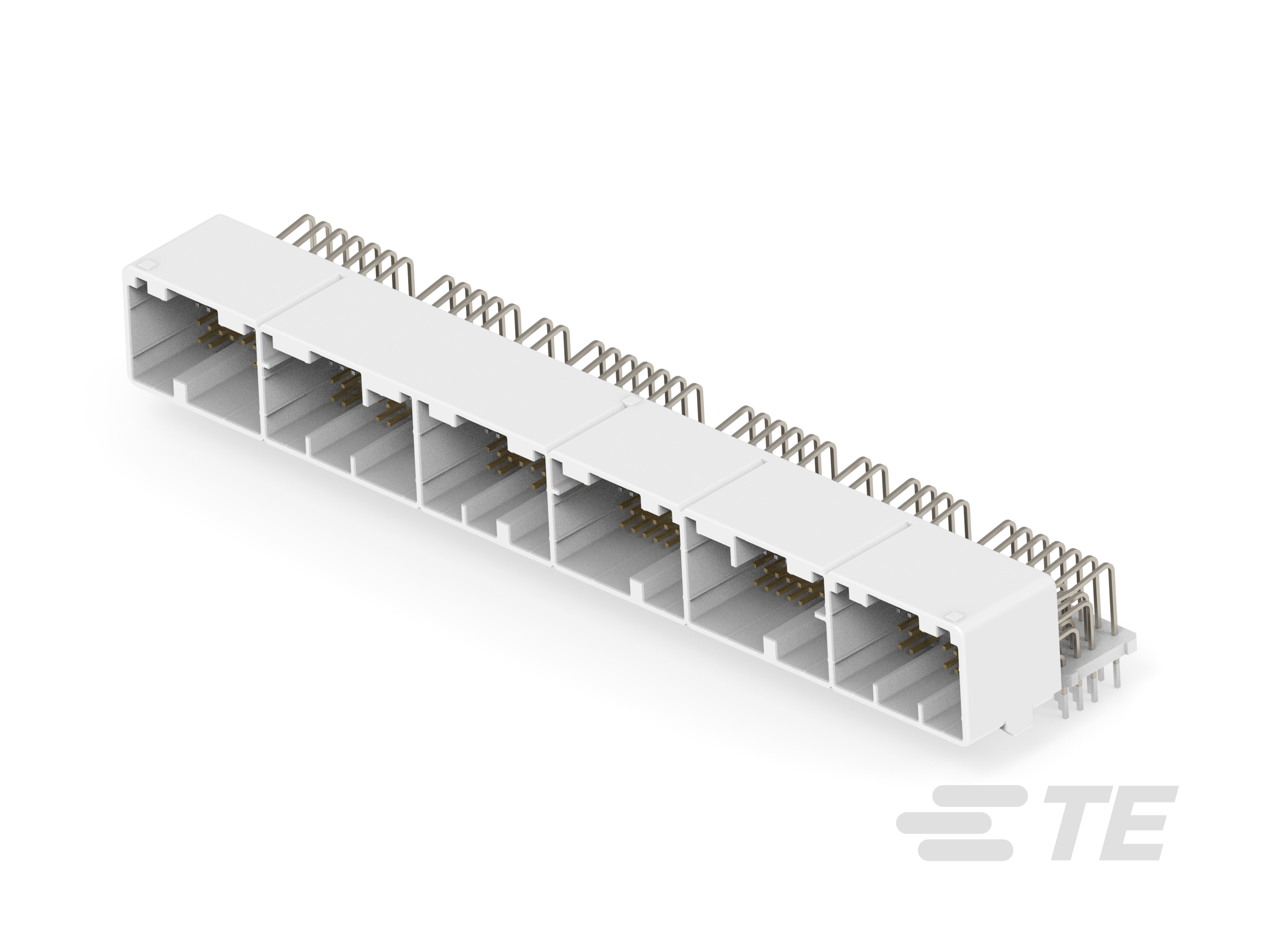

Horizontal, Wire-to-Board, 200 Position, 4 Rows, 2.2mm / 3.2mm [.087in / .126in] Centerline, Tin (Sn), 0.64/025 Connector System
1473649-7
Horizontal, Wire-to-Board, 200 Position, 4 Rows, 2.2mm / 3.2mm [.087in / .126in] Centerline, Tin (Sn), 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1473649-7
- TE 内部产品描述 0.64/1.0 200POS CAP ASSY H
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 025/040 EFI ECU CONNECTOR 200 POSITION CAP HOUSING ASSEMBLY JPN_CD_1473649_B6.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1473649-7_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1473649-7_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1473649-7_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1473649-7_J.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5217_H.pdf 日语
- JPN_SS_114-5217_H.tif 日语
- 产品规格 JPN_SS_108-5674_D5.tif 日语
- JPN_SS_108-5674_D5.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78080_A8.pdf 英文版本
- JPN_SS_411-78080-1_A8.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 6
-
信号位置数量 : 160
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 : .64 mm [ .025 in ]
-
对接公端宽度 (mm): .64, 1
-
对接公端宽度 (in): .025, .04
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 164.9 mm [ 6.49 in ]
-
PCB 的外形高度 : 22.7 mm [ .89 in ]
-
PCB 厚度（建议） : 1.2 – 1.6 mm [ .047 – .063 in ]
-
连接器宽度 : 19.5 mm [ .77 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 3
其他
-
接口编号 : 1123325/26/27/08/29
