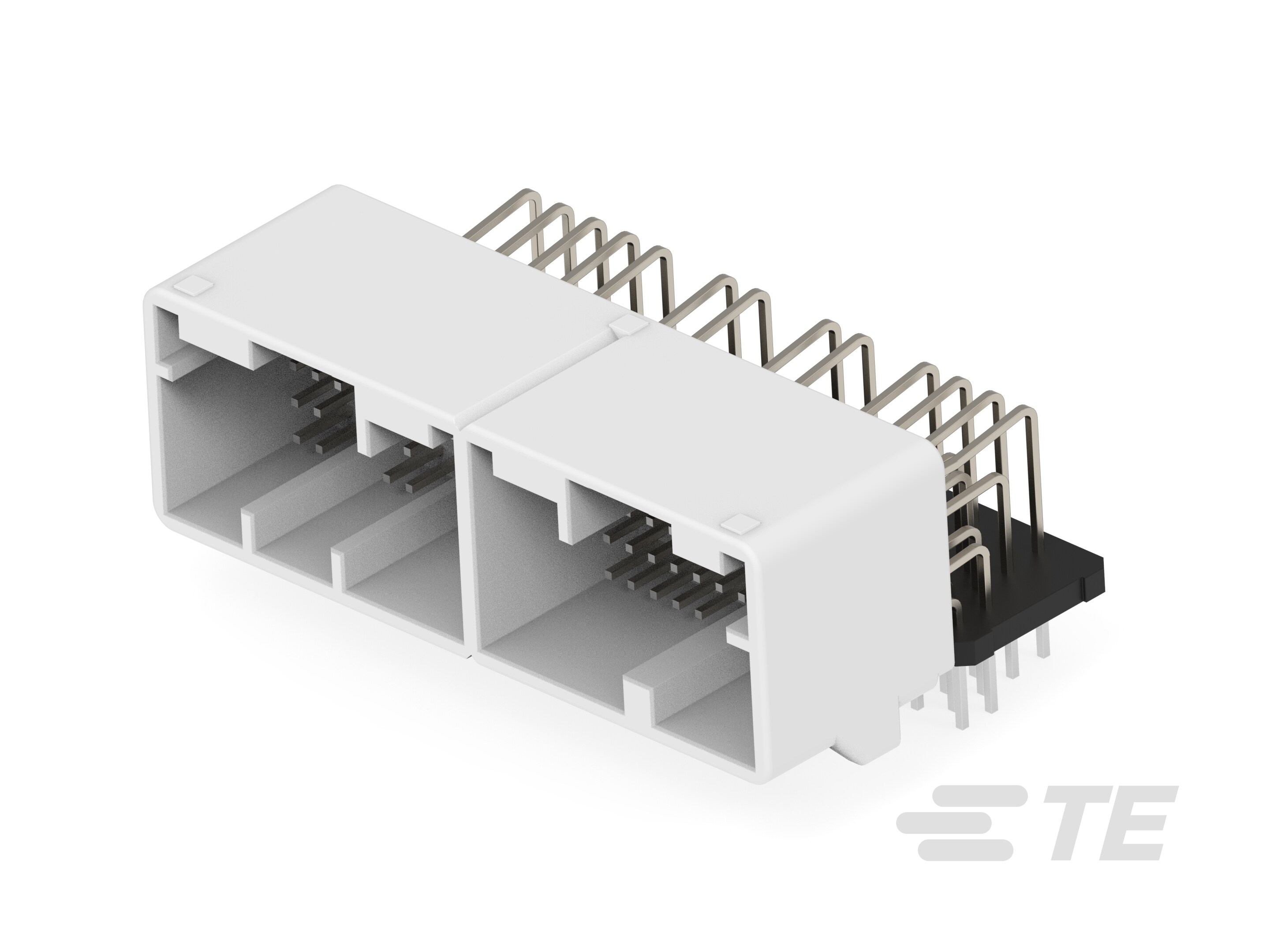

1473193-7
Horizontal, Wire-to-Board, 70 Position, 4 Rows, 2.2mm / 3.2mm [.086in / .126in] Centerline, Tin (Sn), Printed Circuit Board, 0.64/025 Connector System
1473193-7
Horizontal, Wire-to-Board, 70 Position, 4 Rows, 2.2mm / 3.2mm [.086in / .126in] Centerline, Tin (Sn), Printed Circuit Board, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1473193-7
- TE 内部产品描述 025/040 CAP HSG ASSY 70P ALL Sn
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 土黄色
文档
产品图纸
- 025/040 SERIES CONNECTOR 70 POSITION CAP HOUSING ASSEMBLY JPN_CD_1473193_D5.pdf 日语
- 025/040 SERIES CONNECTOR 70 POSITION CAP HOUSING ASSEMBLY 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1473193-7_H1.pdf 3D
- 下载查看 ENG_CVM_CVM_1473193-7_H1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1473193-7_H1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1473193-7_H1.3d_stp.zip 英文版本
产品规格
使用说明书
- 使用说明书（非美国） JPN_SS_411-5932-1_E3.pdf 日语
- JPN_SS_411-5932-1_E3.tif 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
