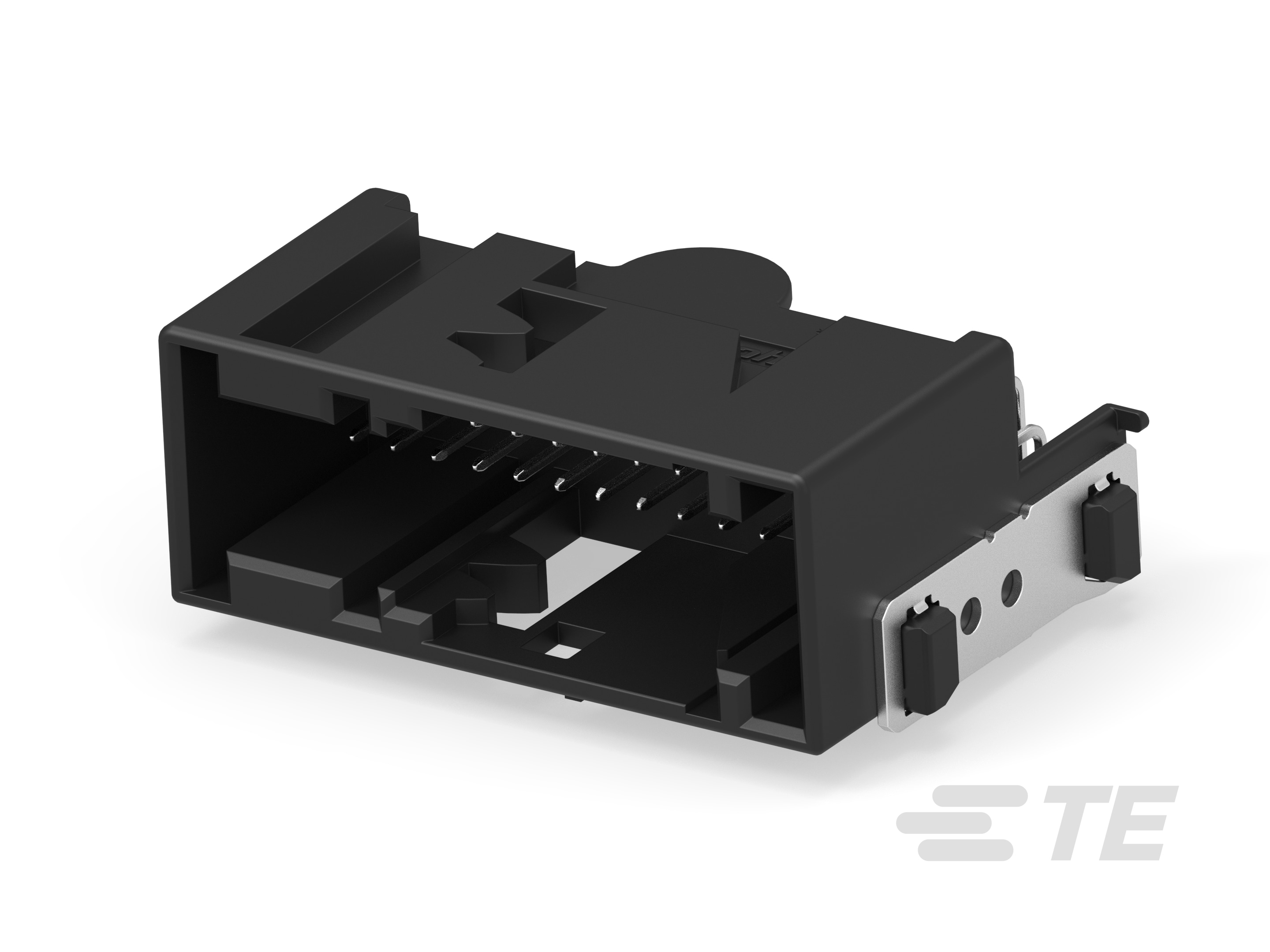

1456549-1
Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Generation Y Connector System
1456549-1
Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Generation Y Connector System
-
- Generation Y
- Generation Y 连接器系统
- TE 内部编号 1456549-1
- TE 内部产品描述 HDR ASSY,26P RA, RXIT, KEY AE, w/POST
- 所有 Press-Fit & SMT Header (22)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- HEADER ASSEMBLY, 26 WAY, RIGHT ANGLE, WITH SOLDER CLIPS, ENG_CD_1456549_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1456549-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1456549-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1456549-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1456549-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13230_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合板端连接器 : 否
-
连接器产品类型 : 连接器组件
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : AE
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .64 mm [ .025 in ]
-
对接公端宽度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装固定类型 : 焊尾
-
安装孔 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 45.98 mm [ 1.81 in ]
-
PCB 的外形高度 : 16.86 mm [ .663 in ]
-
连接器宽度 : 29.2 mm [ 1.15 in ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
包装特性
-
封装数量 : 31
